Selecteer een vlak van de plaatmetalen wand en draai deze met de verplaatsingsgreep. Als u de binnenkant van een vlak selecteert om rond het buigcentrum aan de binnenkant te draaien, of als u het buitenste vlak selecteert om rond zijn buitenste vormlijn te draaien
Een standaard verbinding voor het draaien, wordt geselecteerd aan de hand van welke verbinding ervoor zorgt dat het kleinste gedeelte van het deel draait. Om rond de andere verbinding te draaien, sleep het anker van de verplaatsingsgreep (de middelste bal) naar een rand op de andere verbinding.
Klik op
Verplaatsen
in de groep Bewerken op het tabblad Ontwerp.
Selecteer een zijde van de wand die u wilt draaien.
De zijde die u selecteert, bepaalt het draaipunt:

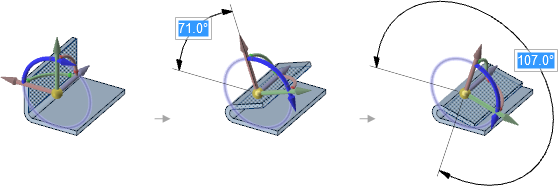

Selecteer de binnenste zijde om rond de binnenkant van de buiging te draaien:

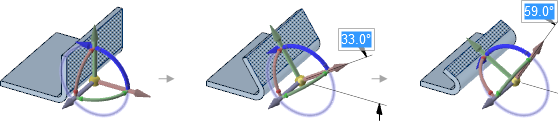

Selecteer de buitenste zijde om rond de buitenkant van de buiging te draaien (de buitenste vormlijn):
Als een wand rond de buitenste vormlijn is gedraaid, wijzigt het formaat van de wand. Dit type draaiing is handig, omdat de vormlijn een meetpunt voor inspectie is.

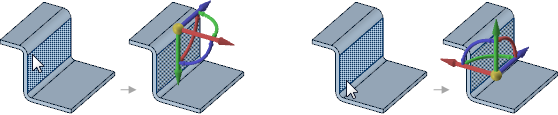

Als het vlak is verbonden met meer dan één verbinding, wordt de verbinding geselecteerd, die zich het dichtst bij het klikpunt bevindt:
Selecteer de blauwe rotatie-as en draai de wand.
De tool Verplaatsen stopt als de wand een andere wand aanraakt.
De buiging verandert van richting als u de wand draait, zodat de hoek groter is dan 180°.

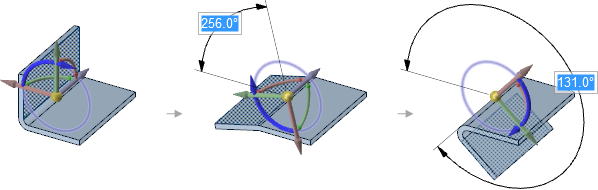

Draai de binnenste wand, zodat de buiging wordt omgekeerd.

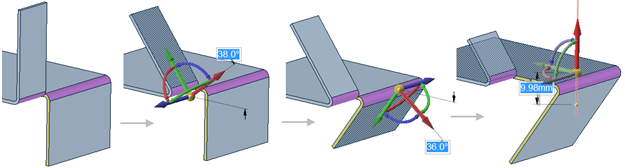

Het draaien van wanden die zijn opgedeeld op een rand rond een buigverbinding en deze omzetten naar de basiszijde, die gedeeld wordt door de opgedeelde wanden.
