Knop op beugel plaatsen

1. Meet de kleine cilinder aan het einde van de knop.

   1. Zoom uit uw ontwerp met Uitzoomen in het toolmenu Zoom.

   2. Klik op MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. in de groep Inspecteren op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

   3. Selecteer de kleine cilinder.







      U ziet de afmetingen inclusief de cirkeldiameter (0,375 in).

      Klik op andere onderdelen van het model om hun afmetingen te zien.



2. Wijzig het display en verplaats de beugel zodat u kunt zien wat u doet.

   1. Klik met de rechtermuisknop op Beugel in de boomstructuur en selecteer ComponentObject in een ontwerp, waaronder het bovenste niveau ontwerpcomponent. Elk component bestaat uit een aantal objecten, zoals vaste vormen en oppervlakken, en kan sub-componenten bevatten. U kunt een component zien als een "deel". Componenten kunnen worden opgeslagen als een apart bestand. Een extern component is een ander ontwerp, ingevoegd als een component van uw ontwerp. Het intern maken van het component voorkomt dat er wijzigingen worden gemaakt aan het externe componentbestand. U kunt tevens een extern component maken, door een component op te slaan als apart bestand. Raadpleeg Lichte componenten, Assembly activeren in het vervolgkeuzemenu.

      Er verschijnt een oranje vak rondom de beugel.

   2. Roteer de beugel zodat u de achterzijde ervan kunt zien.

   3. Klik op de achterzijde van de beugel en klik dan op SchetsmodusModus voor het tekenen in twee afmetingen, met gebruik van de schetstools op het schetsraster. Een schets is een verzameling lijnen en andere 2D-objecten op een schetsraster. Schetsen maakt regio's die in 3D kunnen worden getrokken. Als u uw schets in 3D trekt met de tool Trekken, worden regio's, die zijn gevormd door kruisende lijnen, vaste vormen en lijnen worden randen. in de groep ModusDrie ontwerpwijzen: schetsen, dwarsdoorsnede of 3D. U kunt op elk moment tussen deze modi schakelen.. Het raster verschijnt aan de achterzijde van de beugel.

   4. Klik op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen..

   5. Selecteer in de groep RasterRaadpleeg Schetsraster de optie Scène boven raster bijsnijden. De knop verdwijnt tijdelijk.

      U kunt ook Scène onder raster vervagen selecteren. Hierdoor vervaagt de beugel en kunt u eenvoudiger de schetsprofielen zien die u heeft getekend.

   6. Ga terug naar het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. en selecteer Terug in het toolmenu Trimetrisch in de lintgroep Oriëntatie. De achterzijde van de beugel is nu naar u gericht.

3. Maak een gat in de achterzijde van de beugel zodat u daar de knop in kunt plaatsen.

   1. Klik op ConstructielijnVorm getekend met een schetstool om u te helpen een accurate schets te maken. Constructielijnen worden assen in 3D. Ze zijn ook handig voor het maken van spiegels. in de groep Schetsen.

   2. Beweeg de cursor over de bovenste lijn aan de achterzijde. De cursor springt naar het midden van de lijn.







   3. Klik om de constructielijn te beginnen. Zorg dat u op het bovenste punt van de achterzijde en niet op het bovenste punt van de afschuining klikt.

   4. Sleep om een constructielijn naar de bodem van het oppervlak te tekenen.







      De lijn springt naar het midden van de onderste rand. Druk op Esc om de tool af te sluiten.



   5. Klik op CirkelAfgeronde hoek bij de kruising van twee lijnen of randen. Afronding refereert aan een exterieurhoek; een interieurhoek is bekend als een fillet. Afrondingen een fillets worden beiden afrondingen genoemd. Raadpleeg Fillet, Ronding met constante radius, Ronding met variabele radius. in de groep Schetsen en plaats de muis op het bovenste punt van de constructielijn. (Niet op een muisknop drukken.)

   6. Druk op Shift en laat deze los om te dimensioneren vanaf een ander punt, beweeg vervolgens de muis langzaam in de richting waar u de cirkel wilt plaatsen.

   7. Voer in het afmetingveld de waarde in waar u het midden van de cirkel wilt plaatsen (.742). Druk indien nodig op Tab om over te schakelen naar afmetingvelden.

   8. Druk op Enter. De cursor wordt naar het midden van het gat verplaatst.







   9. Beweeg de cursor langzaam. Er verschijnt dan een tweede afmetingveld waarin u de diameter van de cirkel kunt invoeren (.376). Druk op Enter. Druk op Esc om de tool af te sluiten.







   10. Klik op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken (de weergave verandert in 3-D) en klik vervolgens op het midden van de cirkel zodat de richtingpijlen zich boven de cirkel bevinden.

       Eventueel moet u de knop verbergen zodat u de beugel kunt zien. Deselecteer het keuzevakje naast de component Lesknop om deze te verbergen.

   11. Selecteer de toolguide Tot aan rechts van het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.. Verplaats de muis naar de zijkant van het model en draai aan de middelste knop om het verborgen oppervlak te selecteren. Klik als dat is gemarkeerd. De cirkel gaat naar het oppervlak en wordt een gat.







4. Maak een assembly.

   1. Klik op het keuzevakje naast de component Lesknop in de boomstructuur om deze opnieuw weer te geven op het display.

   2. Sleep met de middelste muisknop om het model te draaien zodat de knop rechts is en de beugel links.

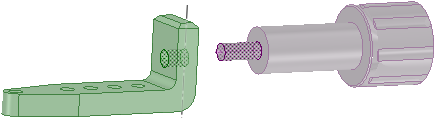

   3. Klik op Selecteren  in de groep Bewerken (of druk op S), selecteer het oppervlak van de kleine cilinder aan het einde van de knop, houd Ctrl ingedrukt en selecteer het binnenoppervlak van het gat.







   4. Klik op Uitlijnen in de AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component groep.

      De knop beweegt zodanig dat de as van het einde in lijn is met de as van het gat.

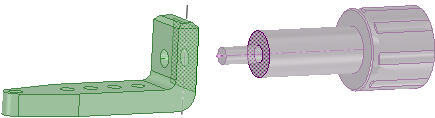

   5. Selecteer het vlakke oppervlak van de knop net achter de kleine cilinder.

   6. Verplaats de muis naar de zijkant van de beugel, draai aan de scrollknop om de achterzijde van de beugel te markeren. Houd Ctrl ingedrukt en selecteer de achterzijde van de beugel.







   7. Klik op Tangentiaal in de AssemblyHiërarchie van componenten en subcomponenten, die de relatie binnen een ontwerp weergeven, zoals weergegeven in de boomstructuur. Bij productie, een eenheid samengesteld uit geproduceerde delen. Raadpleeg Tool Assembly, Component groep.

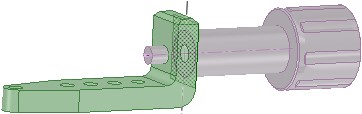

      De knop glijdt door het gat in de beugel.







      De oppervlakken die bewegen zijn die van het model dat u het eerst heeft gekozen.



   8. Draai de assembly rond om te zien of u de beugel en de knop heeft samengevoegd.

5. Sla uw werk op.
