Een tekenblad voor uw ontwerp maken

1. Schakel de weergave van de knop uit door deze uit te schakelen in de boomstructuur.

   1. Klik op het menu Bestand en selecteer Nieuw > Tekenblad.

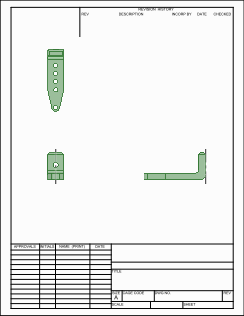

      Er verschijnt een nieuw venster met een tekenblad dat de boven-, voor- en zij-aanzichten van uw model bevat. U kunt aanzichten wijzigen, annotaties maken en opmaken, het tekenblad opmaken en markeringsdia's maken.

2. Klik op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat., klik op de tool Selecteren en verplaats de delen van het model, zodat deze dichter bij elkaar liggen.

3. Maak het blad kleiner.

   1. Klik op het tabblad Details boven het lint.

   2. Klik op de tool Opmaak in de groep Bladinstellingen.

   3. Selecteer Een Portret -formaat. De haak van het tekenblad verplaatst naar het midden van het venster in portretvorm.







   4. U kunt schakelen tussen het model en het tekenblad door de tabbladen onder het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. te gebruiken.

4. Sla uw werk op.
