阶梯剖视图



阶梯剖面与偏移剖面相似，但剖切面是绕一点旋转，与图纸平行。因此，剖视图的宽度会大于父视图的宽度。

某些情况下，可能只需显示剖切面中的几何。这称为断面图。另一些情况下，可能要同时显示剖切面后的几何。这称为剖面图。两种情况如下图所示。

SpaceClaim 选项的 Detail（详细Closed）部分也有针对剖面的设置。请参阅视图选项和线型选项。

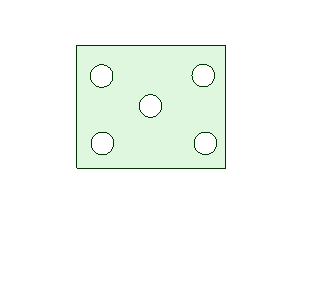

平面剖视图可按如下方式创建：

创建剖视图后，可以反转观察方向。

  1. 右键单击剖切线或箭头。
  2. 选择 Flip Viewing Direction（反转观察方向）。

可选择并拖动各个剖切线段，拖拽的剖切线会捕捉到其他剖切线与其接合，从而修改断面。

可以删除剖切线段。若删除所有剖切线段，则剖视图恢复为平面图。

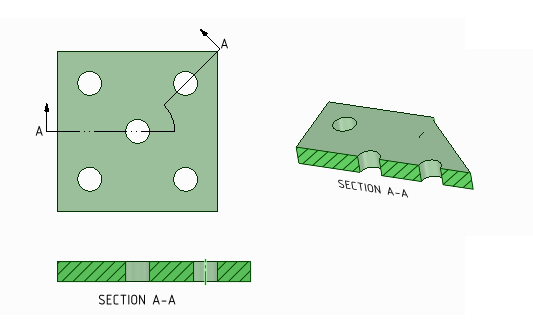

创建具有单个旋转点的阶梯剖面

  1. 创建一个剖视图并退出工具。
  2. 选择 Cross Section（剖面Closed）工具。
  3. 单击 Set Pivot for Aligned Sections（为阶梯剖面设置旋转点）工具向导Closed。
  4. 单击剖切线上的一点以设置旋转点 。
  5. 将激活 Create Aligned Section（创建阶梯剖面）工具向导Closed。
  6. 单击剖切线上的一点设置切割点 。
  7. 拖拽以移动此剖切线部分。
  8. 将创建一个弧，以显示线性剖面的相互连接。在剖视图中此弧没有长度。

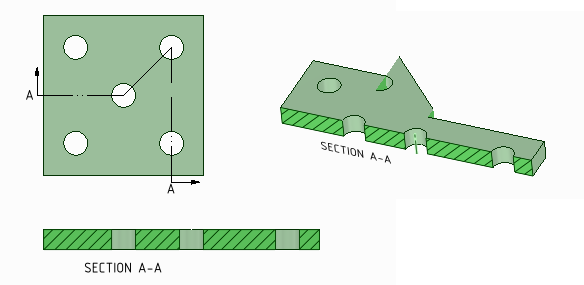

创建具有多个切割点的阶梯剖面。

  1. 创建一个剖视图并退出工具。
  2. 选择 Cross Section（剖面Closed）工具。
  3. 单击 Create Aligned Section（创建阶梯剖面）工具向导Closed。
  4. 单击剖切线上的一点以设置旋转点，同时也会设置切割点。
  5. 拖拽以移动此剖切线部分。
  6. 重复操作以创建更多切割点。

向现有剖面中添加阶梯剖面段。

  1. 右键单击剖切线。
  2. 选择 Split Aligned Section（分割阶梯剖面）。
  3. 单击剖切线上的一点以设置旋转点，同时也会设置切割点。
  4. 工具将创建一个默认旋转点。
  5. 拖拽以移动此剖切线部分。
  6. 重复操作以创建其他点。
Closed将剖视图发布至三维
