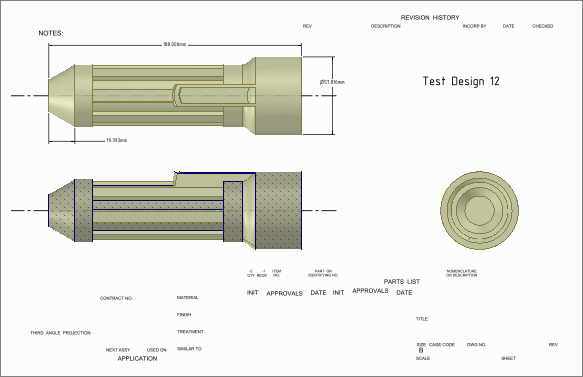

图纸

在结构树中右键单击图纸，然后从上下文菜单中选择 Open Sheet（打开图纸）。



在结构树中右键单击图纸，然后从上下文菜单中选择 Delete（删除）。

图纸窗口将关闭。如任何其他打开的设计文档不再参考图纸，则图纸将从活动历史中移除， 但不会从参考图纸的其他文档中删除。



可通过常规的鼠标 + 键盘组合以及菜单命令定向图纸。例如，可以按鼠标中键并拖动以旋转图纸。请参阅定向。

在图纸任意区域单击右键，并从上下文菜单中选择 View（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。） > Flat View（平视图），以正面查看图纸。

图纸在 Views（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）选项卡中具有单独命名的不同视图。这些视图用于在设计区域定向图纸。默认的命名视图有：

• 主视图将视图恢复至“主”设置的工具。可以自定义“主视图”工具，以特定方向、位置和缩放级别显示设计。：默认将视图改为正面。可设置为不同视图。

• 平面图：基于选择的面将试图改为正面。如未选则任何面，则图纸将面向绘图窗口。

• 平视图：将视图改变为正面向图纸。

请参阅自定义视图。



在结构树中右键单击标注平面，然后选择 Show all dimensions（显示所有尺寸），以显示该平面上的所有设计标注。单击标注可对其进行编辑。在图纸上所作的更改也会出现在设计中。



绘图中的结构树显示每个绘图下的设计元件。您可以：

• 隐藏或显示视图：选中或取消选中结构树中视图旁的复选框。也可以在图纸视图中右键单击，并从上下文菜单中选择 Hide（隐藏）。
• 在所有视图中隐藏或显示一个元件：在结构树中右键单击该元件，并在上下文菜单中选择 Hide in all views（在所有视图中隐藏）或 Show in all views（在所有视图中显示）。
• 在特定视图中隐藏或显示元件：选中或取消选中结构树中元件旁的复选框。

• 在所有视图中隐藏或显示一个对象：在结构树中右键单击该对象，并在上下文菜单中选择 Hide in all views（在所有视图中隐藏）或 Show in all views（在所有视图中显示）。

• 在特定视图中隐藏或显示一个对象：在图纸中右键单击该对象，并在上下文菜单中选择 Hide in Selected View（在选定视图中隐藏）。在结构树中选中复选框可恢复显示。

• 在视图中隔离一个实体：在图纸中右键单击该实体，并在上下文菜单中选择 Isolate in selected view（在所选视图中隔离）。也可右键单击图纸中主体的面。除所选对象外，视图中所有几何都将消失。该选项不适用于元件。
• 在元件实例中隐藏单个曲线：右键单击该曲线，并从上下文菜单中选择 Hide（隐藏）。也可选中或取消选中结构树中曲线旁的复选框。

结构树显示视图中隐藏的任何对象的综合可见状态，如下图所示。

图纸中的可见性独立于设计窗口中模型的可见性。

如果在一个新文档中插入模型，该模型的可见性遵守文档中保存的设置。插入模型后，对象的可见性独立于保存的文档。

在图纸中从现有视图创建新视图（普通视图图纸的一个视图选择。普通视图使所选视图独立于用于创建该视图的原始视图。见“投影视图”、“剖面视图”和“详细视图”。、投影视图图纸的一个视图选择。可以从图纸的其他视图创建投影视图，以显示模型的另一面。见“普通视图”、“剖面视图”和“详细视图”。、剖面视图或详细视图）时，对象的可见性将复制到新视图。



在图纸的 Structure（结构）面板中右键单击根节点，并选择 Open Root Part（打开根零件）。

在从仅包含元件的设计文档打开的图纸中，右键单击元件根节点，然后选择此选项，以显示整个组件的设计文档。在无视图的图纸中，右键单击图纸根节点，然后选择此选项，以显示组件的设计文档。
