断裂剖面视图

断裂剖面显示现有视图一部分的内部细节。在视图中选择一个附加点，设置剖面深度，草绘剖面边界。裁剪边界内区域至剖面深度以显示内部细节。

创建断裂剖面视图

1. 在绘制视图内的模型上选择一个点，设置为附加点。

2. 设置深度。

   • 默认值为零。

   • 若附加点位于孔轴上，深度为零时将穿过孔中心创建一个剖面。

3. 选择边界类型：

   • 圆

   • 样条曲线没有尖锐边界（即没有顶点）的连续曲线。使用“样条曲线”工具定义多个点来创建样条曲线。使用“拉动”工具拉动时，样条曲线将变为边。

4. 草绘剖面边界。

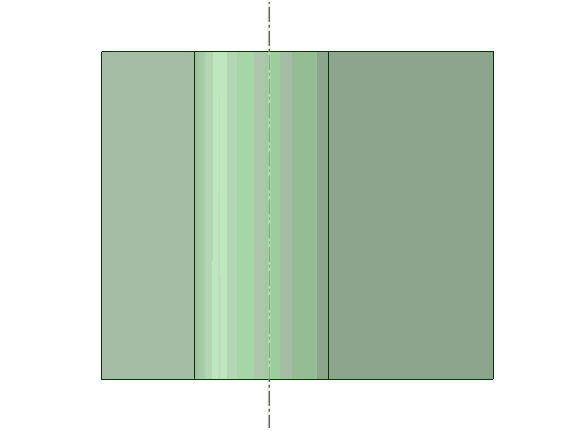

5. 已创建视图。

更改视图边界线型

1. 打开 SpaceClaim Options（SpaceClaim 选项）
2. 点击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）
3. 打开 General（常规）选项页面
4. 在 Linestyle（线型）选项中，选择 Broken-Out section clipping edges（断裂剖面剪裁边）
5. 在以下各项中选择：
   • Thin（细）
   • Medium（中）
   • Thick（粗）

修改断裂剖面视图

1. 将鼠标悬停在裁剪边界上使其高亮显示，将其选中
2. 选择边界
3. 执行以下任一操作：
   • 拖动边界以重新调整区域大小
   • 选择锚点并将其托拖动至新位置
   • 在 Properties（属性）面板中更改深度
   • 删除剖面
