复制边和面

选择 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具的 Extrude Edge（拉伸边）选项可复制边和面。也可使用 移动工具复制边和面。

作为曲线或直线复制和粘贴曲面的边时，线将置于活动图层并保持选中状态，除非取消选定。重建曲面需要参考时，此功能非常有用。

复制一条或多条边

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择要复制的一条或多条边。双击以选择边链。

3. 在 Options（选项）面板中或从微型工具栏选择 Copy Edge（复制边）选项。

   也可选择 Pivot Edge（旋转边）或 Extrude edge（拉伸边）选项，按住 Ctrl 进行拖动以复制边。

   拉动箭头会发生变化，以显示可创建边副本的两个方向。高亮显示的箭头表示主方向。

4. 如果指向要复制边方向的箭头未高亮显示，可单击该箭头或按 Tab 键以更改方向。

5. 沿高亮显示的拉动箭头方向拖动边。

   拉动过程中会显示被复制的边和新边之间的距离。创建外部边时，会在被复制的边和新边之间创建一个曲面。

按住 Ctrl键并拖动以复制所选面。

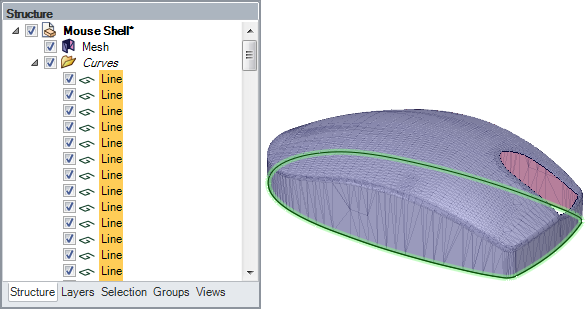

复制网格边

复制和粘贴网格边时，会生成折线。

示例

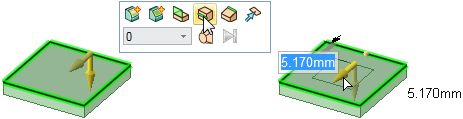

复制边以在面上创建新边

复制边时，该边会根据实体几何进行调整。

复制圆角面
