移动

使用 移动工具可在二维或三维模式下移动任何对象，包括图纸视图。移动工具的动作取决于所选对象。

• 如选择整个对象，比如实体、曲面或草图，可平移或旋转该对象。

• 可移动实体、曲面或草图的一侧以放大或缩小对象。

• 如果在同一元件中将一个对象移动到另一个对象中，较小的对象将合并到较大的对象中，并且会接受较大对象的属性。

• 移动一个元件时，包含在元件中的全部项也会移动。

• 可与移动圆形草绘曲线相同的方式移动平表面的圆形边。

• 也可移动网格主体、所选的网格面片和网格边界环。

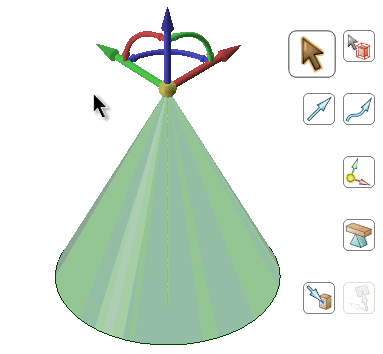

• 移动圆锥的顶点将更改其高度。将移动工具锚定至外围面以缩放圆锥。

移动通过装配约束装配的元件时，移动手柄处于约束位置，且不能使用被约束轴。如果装配约束仅允许一个方向的移动，则会自动选取该方向。例如，如果移动具有中心轴装配约束的元件，“移动用于平移或旋转几何的工具。”手柄会置于轴上，并且仅能沿确保轴对齐的方向移动元件。

如果移动手柄显示为禁用状态，请检查结构树并确定是否具备移动元件的装配条件。

偏移移动或复制边、线段或曲线的距离。 、镜像经中心平面镜像的两个面或平面之间的相关关系。第二个对象是原始对象的复制结果；如果原始对象的几何发生改变，镜像的对象也会随之更新。使用”镜像“工具指定作为镜像平面的面或平面，或创建两个面之间的镜像平面。和同轴推断关系也会影响移动。

如使用设计选项卡时选择钣金功能，移动工具与其在钣金选项下的功能相同。要照常使用，可右键单击结构树中的钣金零件，在上下文菜单中选择 Suspend Sheet Metal（暂停钣金）。

移动对象

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Move（移动用于平移或旋转几何的工具。）。

2. 选择要移动的对象。

3. 选择以下选项：

   • Move grid（移动栅格）：选择此选项可移动草图栅格。
   • Ruler（标尺）：选择移动手柄上的轴后，选择此选项并单击一条边或一个面即可锚定标尺。标尺沿所选移动手柄轴定向。输入一个值以使用标尺设定移动尺寸。
   • Create patterns（创建阵列）：如果要使用移动工具拖动所选对象以创建阵列，则可选择此选项。拖动将创建所选对象的副本，并将其移动到新位置，同时创建阵列关系。选择 Maintain orientation（保持方向） 选项，在旋转或平移阵列时保持原对象的初始方向。请参阅创建阵列。
   • Detach first（首先分离）：分离所选的凸起和凹陷，将其移动并重新附着在新位置。
   • Maintain sketch connectivity（保持草图连接性）：保持草绘曲线与其他相互共享同一端点曲线之间的连接性。若取消选中该选项并移动草图曲线，该曲线将独立于其他曲线移动。
   • Remember orientation（记住方向）：设置对象移动工具的方向。将仅记住当前会话的方向。要更改移动手柄的方向，可使用 Direction（方向）工具向导特定于所选工具的功能。，按住 Alt 键并选择一个参考对象，或通过拖动移动手柄轴的小球进行更改。可在选项右侧的下拉列表中选择下列选项：
     • Default（默认）：移动手柄的方向由所选的对象决定。
     • Global（全局）：保存当前移动手柄方向，该方向可用于所有的对象。
     • Per Object（按对象）：为所选对象保存当前移动手柄的方向。在移动手柄为活动状态下，再次选择该对象，移动手柄的方向仍将保持其保存的方向。

4. 单击一个轴并沿该方向拖动可移动所选对象。

   从移动手柄轴延伸出一条线，以指示选定的移动方向。

   如果移动失败，移动手柄会重新定位到上一个有效位置和方向。如果尝试移动被圆角面环绕的凸起，则可能需要填充圆角。

5. 也可按住 Alt 键并在移动手柄之间选择一个平面，以在该平面内进行自由拖动。将移动工具放置在任何可移动的对象上，同时按住 Alt 键。移动手柄间会出现四分之一圆面。选择一个面后，光标会更改为自由拖动光标，并允许在平面内自由移动。选择任意移动手柄以禁止自由拖动。

移动所选对象时，无需将光标放置在该轴上。实际上，如果使操作对象和移动手柄保持一定距离，会更容易控制拖动。



示例

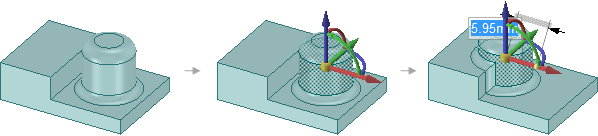

通过 Detach first（首先分离） 选项移动与阶梯实体相交并带有圆角的凸起



沿曲面移动圆边

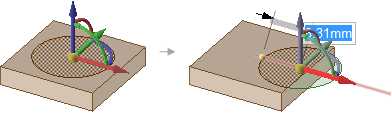

将压印面移出实体面后将创建一个曲面。



在一个面上移动压印面时，也可按需调整其他相交的压印边。上例显示移动压印区域时边的调整。

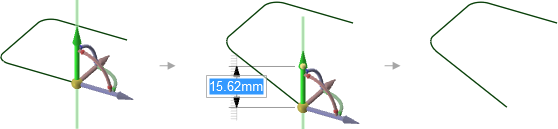

如果线段一端有相切弧，则移动其另一端点时会改动该弧，使之在移动端点时与线段保持相切。

相对于其他对象移动

• Snap to a co-planar face（捕捉共面平面）：将移动手柄锚定到平面时，按住 Shift 键并拖动以捕捉共面平面。

• Move an object up to another object（将一个对象移至另一对象）：单击 Up To（直到）工具向导以移动对象，使移动手柄的中心接近对象。

• Orient an object to another object（将一个对象定向至另一个对象）：选择要移动的对象和一个移动手柄轴，然后单击 Orient to Object（定向至对象）工具向导并选择第二个对象。所选对象将旋转，直到所选移动手柄轴与第二个对象对齐。

更改移动手柄轴的锚定位置

• 拖动移动手柄上的黄色中心球

• 单击 Anchor（锚点）工具向导特定于所选工具的功能。，并选择用于放置移动手柄的面、边或顶点。

• 也可单击 Insert（插入）选项卡中的 Origin（原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。）工具，在设计中要锚定移动手柄的任何位置插入原点。

锚定移动手柄后，黄色中心球会变成蓝色方块。

更改移动方向或轨迹

• 拖动旋转轴上的一个小球可重定向移动手柄，或在拖动时输入旋转角度，然后按 Enter 键即可确定方向尺寸。

• 也可按住 Alt 键并单击一个点或线，或单击 Move Direction（移动方向）工具向导特定于所选工具的功能。，然后单击一个点或线，将移动手柄的一个轴定向为朝向该点或沿该线。

  按住 Alt 键并单击一条轨线，可沿该轨线移动。按住 Ctrl 和 Alt 键并单击，可将相邻线或边添加至轨线。

  如果按住 Alt 键并单击一个平面，移动方向将设置为垂直于平面。

示例

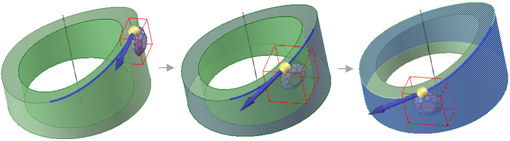

垂直于曲面 - 沿所选轨迹移动菱形时，按 Ctrl 键和 Alt 键单击圆柱面，可将菱形的方向设置为垂直圆柱。



设置移动尺寸

1. 按照步骤移动对象。

2. 单击移动手柄上的轴，然后单击 Options（选项）面板上的 Ruler（标尺）。

3. 单击一条边或面以锚定标尺。

   标尺沿所选移动手柄轴定向。

4. 键入距离并按 Enter 键。



使用移动工具复制对象

• 按 Ctrl 键复制所选移动对象，并将其置于拖动或设定移动尺寸的位置。

  可按空格键设定移动尺寸。

• 双击 Up To（直到）工具向导以创建所选对象的多个副本。要退出该模式，请单击其他工具或设计窗口的空白区域。

示例

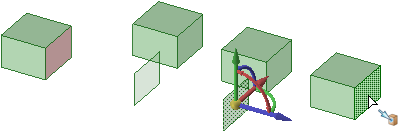

如要多次复制红色面，可双击 Up To（直到）工具向导特定于所选工具的功能。，使之保持活动状态以执行多次移动。

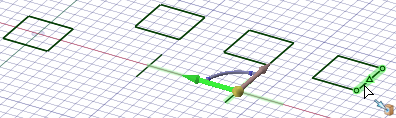

双击 Up To（直到）工具向导也可对草图进行多次复制

工具向导

在移动工具内，可使用以下工具向导以指定移动工具的行为：

	默认情况下，Select（选择）工具向导处于活动状态。当此工具向导处于活动状态时，可以选择面、曲面、实体或移动工具内的元件。
	使用 Select Component（选择元件）工具向导并单击任何对象，可选择该对象所属的实体。如果元件内仅有该实体，则会选定该元件。
	使用 Move Direction（移动方向）工具向导选择点、顶点线的端点；两条或更多线或边的交点。可选取顶点用于草绘、标注尺寸和其他操作。、线、轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、平面或平表面，可定向移动手柄并设置移动的初始方向。（该对象将不会移动，除非将其拖动。）
	使用 Move Along Trajectory（沿轨迹移动）工具向导选择一组线或边，可沿该轨迹移动所选对象。为达到最佳效果，请以较小增量沿轨迹移动。如果要移动的对象为凸起，则其将先被分离，然后重新附着到新位置。沿轨线移动凸起时，会自动删除圆角。按住 Ctrl 键和 Alt 键并单击一个面，以控制要移动或沿其阵列化的对象的方向。
	选择一个对象，然后使用 Anchor（锚点）工具向导选择将锚定移动的面、边或顶点。可以将移动手柄锚定到临时对象，例如按住 Alt 键和 Shift 键并单击两个轴，可放置在两轴的交点处。
	选择一个对象，然后使用 Fulcrum（支点铰接点；旋转点。使用“移动”工具时，可先选择一个对象，然后使用“支点”工具向导使其他对象绕其移动。）工具向导绕其移动其他对象。选择阵列成员以将其锚定，或选择元件以分解组件。请参阅 使用支点工具向导移动。
	通过 Move radially about axis（沿轴径向移动）工具向导可选择一个轴，并使所选对象沿其径向移动。一旦选择轴，移动手柄将重定向，并使一个轴与移动轴平行，另一个轴方向为径向。
	选择要移动的对象和一个移动手柄轴后，可使用 Up To（直到）工具向导选择作为移动终点的对象。 如果选择移动手柄轴，则移动仅限于该方向。如果未选择手柄，则除非移动手柄中心位于所选参考上，否则将平移对象。（必须选定移动手柄以移动到原点轴。） 在到相交对象的线性移动中，移动手柄的中心会移至所选对象。如果两个对象没有相交，则第一个对象会沿预期方向移动至距离第二个对象最近的一点。使用该工具向导可： 选择轨迹或原点轴上一点作为移动终点。 在草绘和剖面模式下移动栅格。 移动一个轴，使之与主体中另一个轴重合。如果移动一个阵列的轴，则所有阵列成员将一同移动至新位置。 可双击 Up To（直到）工具向导以保持其处于活动状态。该工具向导处于活动状态时，将复制而非移动面和曲面。要禁用该工具向导，请再次单击该向导，并选择其他工具向导或退出移动工具。
	选择要移动的对象和一个移动手柄轴后，可使用 Orient to Object（定向到对象）工具向导以单击一个对象。所选对象将旋转，直到所选移动手柄轴与单击对象对齐。还可以使用此工具向导在草绘和剖面模式下旋转草绘栅格。

选项

移动工具提供下列选项：

• Move grid（移动栅格）：选择此选项可移动草图栅格。
• Symmetric Move（对称移动）：选择此选项以对称移动。
• Measure（测量显示设计中边、面、实体测量属性的工具。）：打开 Measure（测量显示设计中边、面、实体测量属性的工具。） 工具。选择一个测量结果后将返回 Move（移动用于平移或旋转几何的工具。）工具。选择移动方向时，测量值会在尺寸框中显示，并附有指向测量对象的箭头。修改此值以对模型进行一次性调整，或者创建可在任意时间修改的测量组。
• Ruler（标尺）：选择移动手柄上的轴后，选择此选项并单击一条边或一个面即可锚定标尺。标尺沿所选移动手柄轴定向。输入一个值以使用标尺设定移动尺寸。
• Maintain orientation（保持方向）：选择此选项可在沿轨迹旋转或移动时保持对象的方向。
• Create patterns（创建阵列）：如果要使用移动工具拖动所选对象以创建阵列，则可选择此选项。拖动将创建所选对象的副本，并将其移动到新位置，同时创建阵列关系。选择 Maintain orientation（保持方向） 选项，在旋转或平移阵列时保持原对象的初始方向。请参阅创建阵列。
• Detach first（首先分离）：选择此选项以分离所选的凸起和凹陷，将其移动并重新附着在新位置。

• Maintain sketch connectivity（保持草图连接性）：保持草绘曲线与其他相互共享同一端点曲线之间的连接性。若取消选中该选项并移动草图曲线，该曲线将独立于其他曲线移动。

• Keep beam fixed（保持横梁固定）：此为横梁选项，当轮廓从横梁偏移时，横梁会保持固定。请参阅移动横梁。

• Remember orientation（记住方向）：设置对象移动工具的方向。将仅记住当前会话的方向。要更改移动手柄的方向，可使用 Direction（方向）工具向导特定于所选工具的功能。，按住 Alt 键并选择一个参考对象，或通过拖动移动手柄轴的小球进行更改。可在选项右侧的下拉列表中选择下列选项：
  • Default（默认）：移动手柄的方向由所选的对象决定。
  • Global（全局）：保存当前移动手柄方向，该方向可用于所有的对象。
  • Per Object（按对象）：为所选对象保存当前移动手柄的方向。在移动手柄为活动状态下，再次选择该对象，移动手柄的方向仍将保持其保存的方向。

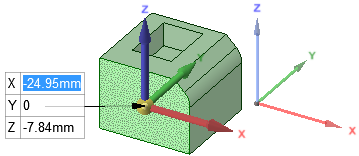

• Enter XYZ coordinates（输入 XYZ 轴的坐标）：使用该选项可输入相对于世界原点的 X、Y、和 Z 轴移动距离。选择该选项后，会重新定向移动手柄，使之平行于世界原点并显示 X、Y 和 Z 轴的输入面板。
