使用 Design（设计）选项卡 Insert（插入）功能组中的
Shell（壳体
）工具，可移除实体的一个面或创建指定厚度的壳体。也可使用壳体工具移除壳体的其他面。SpaceClaim 会自动在实体各面之间创建 偏移关系。
另外也可不必移除面而创建一个封闭壳体。
抽壳实体可含有倒角和圆角，且可对面进行拔模。将在两个偏移面上创建并保留倒角边或圆角边。以下剖面图为具有倒角的抽壳实体。
单击 Design（设计）选项卡 Shell（壳体）工具。
将鼠标悬停在设计中的实体上以高亮显示可移除的面。
（可选）在尺寸字段中输入值以更改壳体的厚度。
输入负数可从实体之外创建壳体厚度。
选择要移除的面。
随即移除该面并创建壳体。偏移的基线显示为蓝色。如果没有更改厚度，则使用小栅格间距设置的默认厚度。
（可选）继续单击以移除其余面。
选择实体。
单击 Shell（壳体）工具。
将创建内部壳体。
右键单击壳体以更改其厚度。
|
|
默认情况下，Remove Faces（移除面）工具向导处于活动状态。选择实体的一个面以删除该面并创建壳体。按住 Ctrl 键单击以移除多个面。 |
|
|
若创建壳体，然后在壳体上附加凸起，则可延伸该壳体使其通过凸起，方法是单击More Shell（更多壳体）工具向导 |
|
|
Complete（完成）工具向导用于创建壳体并重新激活 Remove Faces（移除面）工具向导 |
开放式壳体和封闭式壳体

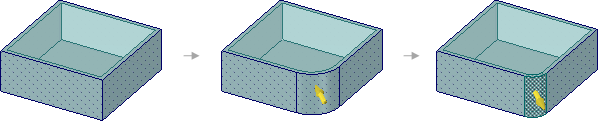

增加或更改抽壳或偏移零件的倒圆角边将引起其内部面的更改。
