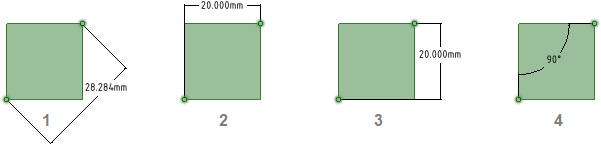

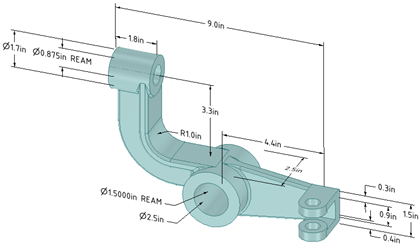

两种方法：

• 按住 Ctrl 键并单击弧。
• 首先单击弧，然后按住 Ctrl 键拖动尺寸。

1. 单击 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）工具下方的箭头 并选择 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）。

2. 若在三维模式中创建尺寸，单击面以创建放置尺寸的标注平面。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面），然后选择新的标注平面。

3. 单击属于倒角的边或面。

4. 将鼠标悬停在设计上，预览可能的尺寸。

5. 单击以创建尺寸。

标注平面和圆柱倒角尺寸。



将 Flip Chamfer Dimension（反转倒角尺寸）属性设置为 True（是），可反转倒角尺寸的方向。

反转倒角尺寸



在 SpaceClaim 选项 Detailing（细节）选项卡 General（全局）页的 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）选项中，可选择倒角尺寸的显示方式。



• Default chamfer dimension style（默认倒角尺寸样式）：
  • Linear（线性）：使用延伸线显示尺寸，如上图所示。
  • Normal to chamfer（垂直于倒角）：使用垂直于倒角的引出线显示尺寸，如下图所示。



• Default chamfer dimension text format（默认倒角尺寸文本格式）：
  • <length> X 45：文本显示方式如上图所示。
  • C<length>：文本显示方式如下图所示。



1. 单击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能组中 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）下的箭头，并选择 Ordinate Dimensions（坐标尺寸）。

2. 若在三维模式中创建尺寸，单击面以创建放置尺寸的平面。

   将鼠标悬停在设计的各个面上，预览合适的标注平面。（在“草绘”或“剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。”模式中，草图栅格确定标注平面。）若光标所在位置出现多个对象，请使用滚轮或箭头键以高亮显示各个对象。

   要为圆柱面创建标注平面，请选择圆柱的轴。

   如需更改标注平面，请单击右键并在上下文菜单中单击 Select New Annotation Plane（选择新标注平面）。然后单击新位置，并单击 Set As Annotation Plane（设置为标注平面）。

3. 单击线或边以设置基准尺寸。

   可使用现有延伸线作为尺寸标注参考。延伸线为将点连接到尺寸文本的线。若选择延伸线，将使用延伸线尺寸的基准尺寸。

4. 将鼠标悬停在面上，预览所有可能的尺寸。

5. 单击点以放置尺寸线。

   若选择个面，则将创建所有可能的坐标尺寸。

   可单击多个点，以针对这些尺寸使用相同基线。

   基准尺寸可显示或隐藏，具体取决于详细选项中所选择的细节标准。

   如果坐标尺寸间距过近，将包含自动转向点， 这样可使其更易读取。

使用角度基准

首先，创建一个简单的定向尺寸。然后使用其中一条参考线以设置坐标尺寸的基准和方向。

在上例中，选择现有圆到圆尺寸最左侧的参考线以确定基准。

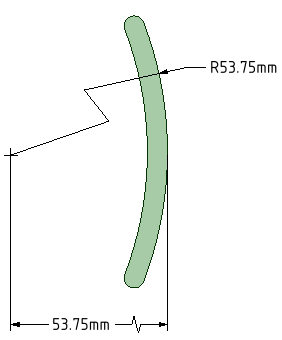

1. 从径向尺寸开始

2. 可选 - 在 SpaceClaim 选项中设置Foreshortened radial dimension center size（透视收缩径向尺寸中心大小）

3. 单击右键并选择 Foreshortened（透视收缩）



4. 如有需要，移动端点和转向点。

5. 朝向中心标注尺寸将产生一个透视收缩长度尺寸。



1. 单击 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）工具下方的箭头 并选择 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）。

2. 在 Design（设计）窗口右侧选择 Select bodies（选择主体）工具向导特定于所选工具的功能。。

3. 选择要标注尺寸的实体或主体：

   • 若选择单个主体，则将创建最大水平或垂直尺寸，如下图所示。



   • 若选择多个主体，则将创建两个实体的尺寸，并且尺寸将锚定在距离实体单击位置最近的一侧。选择各个实体前，必须单击 Select bodies（选择主体）工具导向，故需单击工具导向并选择首个零件，然后再次单击工具导向并选择第二个零件。

     下例均选择上部零件靠近顶端位置。左图示例选择下部零件顶端位置；右图示例选择下部零件底端位置。鼠标箭头指示下部零件的选择位置。单击工具导向并将鼠标悬停在第二个零件上时，可看到尺寸预览图。



   • 若在图纸剖面视图中创建尺寸，则将在剖面可见主体范围内创建尺寸，如下图所示。



1. 选择尺寸标注，对其进行移动、调整尺寸或旋转。

   若要移动尺寸注释，请使用 Select（选择）工具将鼠标悬停在方框的边上，直到光标变为 ，然后拖动注释。

   要调整尺寸注释框的尺寸，请拖动注释框的手柄（白色圆圈）。

2. 选择注释文本以重新设置其格式。

3. （可选）右键单击尺寸，然后从微型工具栏中选择文本格式选项。

   单击 以选择公差格式，然后编辑公差文本。

   单击 以插入字段。可以在 Insert Field（插入字段）窗口中选择字段类型和格式。

   从 下拉列表中选择并插入符号。

4. 单击箭头可循环查看可用的引出线样式。

   也可右键单击箭头并选择 Arrow Style（箭头样式）来为该箭头选择样式，或选择箭头，并从 Properties（属性）面板中为箭头头部选择样式。

5. 单击注释引出线以进行修改。

   可右键单击引出线并选择 Add Jog Point（添加转向点）以添加新点。

6. 要更改尺寸延伸线与其在对象上的参考点之间的距离，请单击延伸线，然后将鼠标悬停在最靠近对象的端点上。拖动红点以更改其与对象之间的距离。

   若看不到延伸线，请将鼠标悬停在尺寸引出线的端点，延伸线可能位于此处。看到两个红点后即可拖动：



7. 在 Properties（属性）面板中修改尺寸注释的属性。包括：

   • Arrow Length（箭头长度）和 Width（宽度） 属性，用于设置箭头的长度和宽度

   • Measurement（测量显示设计中边、面、实体测量属性的工具。）属性，用于更改测量类型。例如，可选择显示孔的半径而非直径。

   • Precision（精度）属性，用于更改小数位数。

   • 公差属性的Upper Limit（上限）、Lower Limit（下限）以及 Type（类型），用于更改尺寸的格式以及输入公差的上下限值。

8. 要使尺寸适合文本框
   • 右键单击注释并打开 Autofit（自动拟合）下拉菜单。
   • 选择以下选项之一：
     • Do not autofit（不自动拟合）：文本框调整至文本大小，并在键入时随之扩大。注释周围无空白区域，并随文本大小相应调整文本框。
     • Resize text height on overflow（溢出时调整文本高度）：文本始终适合框的宽度。若框变宽，第二行文本将移至第一行。
     • Shrink text on overflow（溢出时收缩文本）：均匀调整文本（宽和高）并缩放以适合文本框大小。
     • Shrink text horizontally on overflow（溢出时水平收缩文本）：文本的宽度发生更改但高度不变。

1. 创建两个图层，一个用于注释，一个用于标注平面。

2. 将注释置于其中一个图层上，另一图层则放置标注平面。

3. 关闭包含标注平面的图层的可见性。

1. 选择多个尺寸。
2. 在鼠标右键菜单中，从以下各项中选择：
   • Align Lefts（左对齐） - 对齐每个尺寸的左端。
   • Align Centers（中心对齐） - 垂直对齐每个尺寸的中心。
   • Align Rights（右对齐） - 对齐每个尺寸的右端。
   • Align Top Lines（顶线对齐） - 对齐每个尺寸首行文本的底端。
   • Align Middles（中间对齐） - 水平对齐每个尺寸的中间。
   • Align Bottom Lines（底线对齐） - 对齐每个尺寸末行文本的底端。
   • Make Same width（宽度相同） - 使每个尺寸保持与第一个所选注释相同的宽度。某些文本可能会相应缩放。
   • Make Same Height（高度相同） - 使每个尺寸保持与第一个所选注释相同的高度。某些文本可能会相应缩放。
   • Make Same Size（大小相同） - 使每个尺寸保持与第一个所选注释相同的大小（高度和宽度）。某些文本可能会相应缩放。
   • Distribute Horizontally（水平分布） - 每个尺寸的间距水平均匀分布。
   • Distribute Vertically（垂直分布） - 每个尺寸的间距垂直均匀分布。
   • Remove Horizontal Spacing（移除水平间距） - 移除均匀分布的水平间距，调整严重重叠部分。
   • Remove Vertical Spacing（移除垂直间距） - 移除均匀分布垂直间距，调整严重重叠部分。

以上命令不会影响旋转方向不同的注释。

右键单击标注平面并选择：

• Show all dimensions（显示所有尺寸），用于显示所有标注平面上的尺寸。
• Show dimensions（显示尺寸），仅显示右键单击的标注平面上的尺寸。
