插入平面

通过选择设计中的各种面、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、轴或线可定义平面。可以选择共面轴、曲线三维空间中的线。、边和坐标轴的任意组合。

平面将延伸稍微超出面的边，以便容易操作。面与设计中周围的所有对象都将保持此距离，在设计内添加、删除或移动实体时，其会延伸和修剪。

平面可以用于创建布局和标注。平面与创建它们的几何之间没有关联；必须明确选择平面后才能与其他对象一起移动。也可使用平面快速剪裁设计，以只显示平面后的几何。

插入平面

1. 单击 Design（设计）选项卡 Create（创建） 功能组中的 Plane（平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。）。

2. 选择以下一项：



   选择：	插入平面：
   平表面位于平面内的面。	包含该表面
   平表面和点	经过该点并与平面平行
   平表面和边	通过该边并与平表面垂直（创建扫掠路径时非常有用）
   两个平行的平表面	位于两个面间的中点
   轴或圆柱面	与该面在选定点处相切
   两个轴平行的轴面	与两个面相切并尽可能接近选定点
   平面边在同一平面上的两条或更多边。可选择平面边，然后在“插入”工具栏组中选择“平面”工具，即可插入由边定义的平面。	包含边
   轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”	包含轴
   两个轴	包含轴
   两个原点轴	包含轴
   原点坐标系中的零点。可在设计中的任何位置插入原点，从而在此处锚定“移动”工具，可以使您衡量到原点的尺寸，或将草图栅格快速移动至原点。还可以在实体的质心或形心处插入参考轴系。	三个互相垂直的面
   轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”（或线）和一个点	包含该轴（或线）和点
   任何线的终点	穿过终点并在终点处与线垂直
   样条曲线的控制点	穿过所选点并与样条曲线所在平面垂直
   三个点	包含此三点
   平面上草绘的线	穿过该线并垂直于平面
   线和线上一点	穿过线和点
   两条平面线	包含这两条线
   两点	穿过这两点
   两点和一个面或平表面	穿过这两点并与所选面或平表面垂直

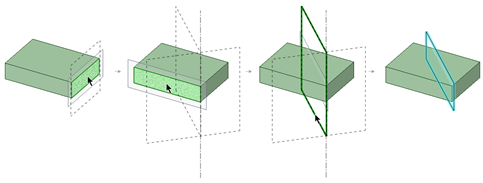

3. （可选）单击 Build Plane（构建平面）工具向导选择参考对象，然后从可能的平面中选择一个临时（点划线）面以创建所需平面。有关创建临时平面的更多信息，请参阅插入临时点、轴和平面。





4. 如果所选项不能定义平面，则会在状态栏中显示错误信息。



插入与圆柱体相切并与平面平行的平面

选择一个平面，按住 Ctrl 单击一个圆柱体，然后单击 Plane（平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。）工具。

插入与圆柱体相切且与平面垂直的平面

选择一个圆柱体，按住 Ctrl 单击一个平面，然后单击 Plane（平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。）工具。

插入穿过两点之间中点的平面

1. 选择平面工具。

2. 在三维模式或剖面模式下，按住 Alt 和 Shift 并单击两点，以创建包含中点的临时平面。

3. 单击该临时平面。

插入平行于屏幕的平面

1. 选择平面工具。

2. 激活 Align to Screen（与屏幕对齐）工具向导特定于所选工具的功能。

3. 悬停在几何上以预览穿过所选几何并与屏幕平行的平面。

4. 选择几何以创建平面

使用平面剪裁设计

右键单击一个平面并选择 Clip with Plane（使用平面剪裁）。要恢复设计视图，请右键单击该平面并再次选择 Clip with Plane（使用平面剪裁）。

平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴和标注不会被剪裁。

示例

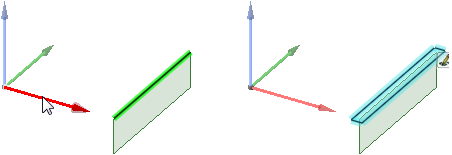

选择边和坐标对象的轴以创建平面。

更改平面的外观

可以使用 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）、Outline（轮廓线）和 Clipface（剪裁面）选项更改平面的外观。

• Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。）：默认设置为 Automatic（自动）。Automatic（自动）使得平面后的几何特征比平面边界外的几何颜色更浅。如果更改为 No Fill（无填充），则所有几何特征都显示为相同透明度。
• outline（轮廓线）：默认设置为 Automatic（自动）。自动显示平面的轮廓线。如果更改为 No Outline（无轮廓线），平面为不可见状态，除非将其选定。
• 在进行零件尺寸标注时，将平面设置为 No Fill（无填充）和 No Outline（无轮廓线）将非常有帮助。当平面可见度较低时，更易查看标注。
• Clipface（剪裁面）：为设计创窗口中的每个剪裁平面设置剪裁面颜色。这并不改变平面自身的颜色，仅更改与平面接触的面颜色。
