插入轴

设计中的任何轴均可以延伸，以用于旋转。该轴将延伸，稍稍超出包含设计的空间边。此距离会保留，在设计中添加、删除或移动对象时会进行延伸和修剪。轴与创建它们的几何之间没有关联（除非其作为现有轴的延伸）；必须明确选择轴后才能与其他对象一起移动。

插入轴

1. 单击 Design（设计）选项卡 Create（创建） 功能组中的 Axis（轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”）。

2. 选择以下一项：



   选择：	插入轴：
   轴面三维对象的面，轴通过其进行延展。在轴面上移动光标时会显示轴。	包含该表面的轴
   两个非平行平表面	在包含两个面的理论平面相交处
   线性边	包含该边
   圆柱体和切平面	在圆柱体和平面的相交处
   线	包含该线
   原点轴通过原点的轴。	沿原点轴
   圆或弧	包含中心点并与该线垂直
   点和平面	穿过该点并垂直于平面
   两点	穿过两点
   三轴	三个点之间圆柱的轴可能所在点处

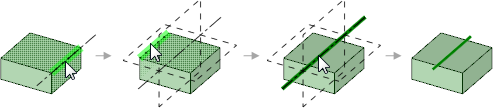

3. （可选）单击 Build Line（构建线）工具向导选择参考对象，然后从可能的轴中选择一条临时（点划线）线以创建所需轴。有关创建临时线的更多信息，请参阅插入临时点、轴和平面。





插入穿过两点之间中点的轴

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 。

2. 按住Alt 和 Shift 单击选择两点，以穿过中点创建两个临时轴。

3. 单击临时轴。

4. 单击 Design（设计）选项卡 Insert（插入）功能组中的 Axis（轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”）。

示例

通过选取三个圆柱的轴创建轴
