插入原点



可设计的任意位置处插入原点，并可在该点锚定移动工具。可以将标尺锚定到原点，并在草绘模式中捕捉到原点。这可设定距离原点的尺寸，并快速将草图栅格移动到原点。还可以在实体的质心或形心处插入原点。



插入原点

  1. 单击 Design（设计）选项卡 Create（创建） 功能组中的 Origin（原点Closed）。
  2. 一个原点预览附在鼠标指针上。
  3. 移动鼠标指针以定位原点。原点会基于其所在类型几何调整方向。
  4. 单击以放置原点。

根据选取面插入原点

  1. 选取 1 个、2 个或 3 个面。
  2. 单击 Design（设计）选项卡 Create（创建）功能组中的 Origin（原点Closed）。
  3. 原点基于以下条件创建：
    1. 如果选择一个平面，原点会创建在该面的中心。
    2. 如果选择两个相交面，创建原点时 XY 位于第一个平面中，并且 Y 轴对齐到两个平面的交汇处。
    3. 如果选择三个相交面，创建原点时 XY 位于第一个平面中，Y 轴对齐到第二个平面，并且 Z 轴位于 Y 轴与第三平面的交汇处。

使用移动工具插入原点

  1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Move（移动Closed）。

  2. 将移动手柄置于希望原点所处的位置。

  3. 在 Insert（插入）功能组中选择 Origin（原点Closed）工具 以插入原点。

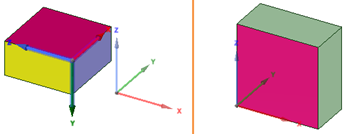

    原点会在设计窗口和结构树中显示。

Closed在两点之间的中点处插入原点
Closed在质心或形心处插入原点
Closed在原点上放置草绘栅格
Closed为新建元件定义原点
