使用支点移动

Fulcrum（支点铰接点；旋转点。使用“移动”工具时，可先选择一个对象，然后使用“支点”工具向导使其他对象绕其移动。）工具向导绕点、边或面移动对象。可使用该工具旋转阵列或面，并可创建简单分解的组件。

使用支点工具向导移动

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Move（移动用于平移或旋转几何的工具。）。

2. 选择要移动的点、边或面。可在结构树中选择曲面、实体或元件。

   该对象将高亮显示为相较于正常颜色稍暗的阴影。选中元件将高亮显示并带有红色边界方框。

3. 在设计窗口右侧单击 Fulcrum（支点铰接点；旋转点。使用“移动”工具时，可先选择一个对象，然后使用“支点”工具向导使其他对象绕其移动。）工具向导特定于所选工具的功能。。

4. 选择要作为支点的点、边或面。可在结构树中选择曲面、实体或元件。

   该对象将高亮显示为蓝色。

5. 拖动移动手柄中的箭头或半径以移动对象。

示例

下例中沿红色箭头指示方向拖动对象。

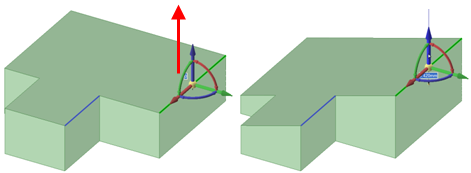

使用另一边为支点移动边

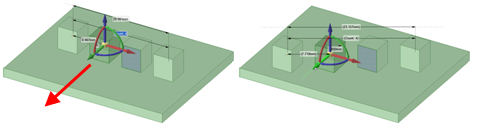

使用阵列成员为支点移动阵列 必须选择要移动阵列成员上的所有面。

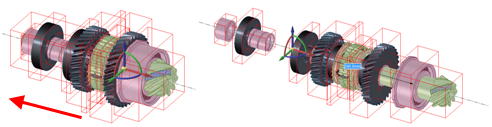

使用元件的一个面为支点移动元件。在结构树中选择元件。
