创建注解引出线

使用 Note Leader（注解引出线）工具从注解引出箭头。

创建注解引出线

1. 单击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能组中的 Note Leader（注解引出线）。

   将鼠标悬停在活动标注平面中的注解上，查看用于将注解引出线附加至注解的可行方式。

2. 单击注解的连接点，绘制注解引出线的第一段。

   将鼠标悬停在设计上方，高亮显示几何图形以供附加注解引出线末端， 也可将引出线附加至临时对象。

3. 对于分段直线，单击设置注解引出线的各点。

4. 单击顶点、边或面可结束注解引出线，以确定注解引出线的末端，也可通过双击在任一点结束注解引出线。

   除非附加至某个面，否则注解引出线末端均为箭头。

将引出线捕捉到 45° 增量

创建引出线时，按住 Shift 键，将引出线捕捉到最近的 45° 增量。

1. 单击设置引出线的起点。
2. 开始拖动以接近所需方向。
3. 按住 Shift 键。
4. 引出线会捕捉到最近的 45° 增量。
5. 继续按住 Shift 键，通过拖动来设置长度。
6. 单击设置引出线的终点。

使用引出线为注解文本添加下划线

1. 创建注解
2. 调出 Leader（引出线）工具
3. 将引出线附加至下划线位置
4. 完成引出线绘制
5. 选择该引出线
6. 右键单击鼠标 > Underline（下划线）
7. 文本随即添加下划线

开始绘制引出线时，将鼠标悬停在注解文本附近可显示附加点。上图高亮显示处即为下划线位置。

选择引出线，并使用上下文菜单选择 Underlined（下划线）。引出线将变为带下划线的引出线。

插入全方位符号

右键单击注解引出线，并选择 All Around（全方位）。

更改注解引出线的线段

拖拽注解引出线上的一段，以移动该段及其周围的边界点。右键单击注解引出线并选择 Add Jog Point（添加转向点），以创建新线段。

通过删除为线段划定边界的转向点，可删除注解引出线的线段。

更改注解引出线的属性

1. 右键单击注解引出线，并选择 Properties（属性）。

2. 修改箭头 Style（样式）、Length（长度）和 Width（宽度）值。

3. 将 All Around（全方位）设置为 True，以显示全方位符号。选择 False 将其隐藏。

向虚拟尖角附加注解引出线

1. 在 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能区选择 Note Leader（注解引出线）工具 。

2. 按住 Ctrl 键单击直线。

3. 按住 Ctrl 键单击相交线。

   注释引出线的头部将随附于虚拟尖角上。也可拖动虚拟尖角端点，向虚拟尖角绘制另一条引出线，在剖面中、针对圆角以及在斜边和直边之间创建虚拟尖角。

示例

虚拟尖角延长相交线而形成的交点。

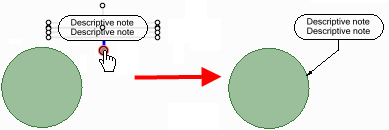

附加至注解底部的连接点，可创建转向点或拐点。

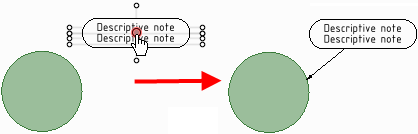

附加至注解中心的连接点，则可创建直引出线。

使用中心连接点，根据 JIS日本标准协会为技术图纸制定的标准。您可以自定义标注样式以符合 JIS 标准。默认情况下 JIS 与 ISO 相同，但 JIS 采用第三角视图，而 ISO 采用第一角视图。见 “ASME”、“ISO”。 标准创建不带转向点或拐点的圆形标记注解或 BOM 气球注解。
