偏移剖视图

偏移剖面可显示对同一视图应用不同剖切面时的内部细节。

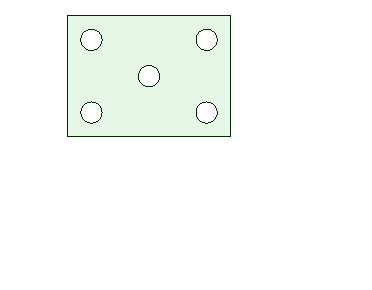

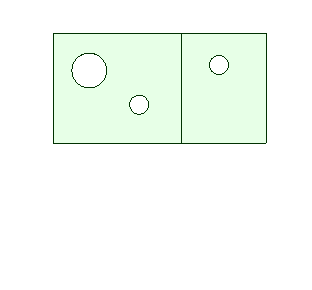

某些情况下，可能只需显示剖切面中的几何。这称为断面图。另一些情况下，可能要同时显示剖切面后的几何。这称为剖面图。两种情况如下图所示。

SpaceClaim 选项的 Detail（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）部分也有针对剖面的设置。请参阅视图选项和线型选项。

偏移剖视图可按如下方式创建：

• 从现有视图中投影出新视图。
• 将现有视图转化为剖视图。

创建剖视图后，可以反转观察方向。

1. 右键单击剖切线或箭头。
2. 选择 Flip Viewing Direction（反转观察方向）。

从现有剖面创建偏移剖面

1. 创建剖视图。
2. 选择 Create Offset Section（创建偏移剖面）工具向导特定于所选工具的功能。。
3. 在剖切线上要创建偏移的位置单击一个点。
4. 拖动剖切线上要传递不同细节的一侧。
5. 继续操作，直到建立所有必要的偏移。

选择并拖动各个剖切线段时，拖拽的剖切线会与其他剖切线捕捉接合。

替代工作流程

1. 创建剖视图。
2. 右键单击剖切线。
3. 选择 Split Section（分割剖切线）。
4. SpaceClaim 将创建默认偏移。
5. 将各个剖切线段拖拽至所需位置。

   选择并拖动各个剖切线段时，拖拽的剖切线会与其他剖切线捕捉接合。

   只能分割垂直于主方向的线段。

6. 继续操作，直到建立所有必要的偏移。

从新剖视图创建偏移剖面

1. 在图纸视图中绘制一组线。
2. 选择一个线段。
3. 调出 Cross Section（剖面一种设计模式，可在剖面中对边和顶点进行操作以编辑实体。该视图切开实体以显示内部详情。）工具。
4. 移动鼠标以放置平面剖视图。

将垂直于所选线段投影出新视图，可能处于倾斜状态。

SpaceClaim 会找到连接的其他线段用于创建视图。

如果工具找不到明确的一组线，则将创建平面剖面。

将剖视图发布至三维

1. 在图纸或结构树中右键单击剖视图。

2. 在上下文菜单中选择 Publish to 3D（发布到 3D）。

   发布后的剖面作为根节点出现在结构树中。

   可以在设计窗口中，右键点击发布的剖面，并选择 Clip with Plane（使用平面裁剪）。 也可使用移动工具，移动一个发布的剖面。
