移除圆角

SpaceClaim 在线帮助

您在此处：准备用于分析的设计 > 移除几何 > 移除圆角

Rounds（圆角）工具提供快速简单的方法，可从对象上移除圆角。该工具与填充工具类似，只是使用 Rounds（圆角 Closed ）工具时，仅可选择倒圆角边。

下图所示为一个结构良好的圆角（左图）和另一个结构不良的圆角（右图）：

若一次仅移除少数几个圆角时，则成功几率要高出许多。若移除圆角所需时间较长，可以查看 SpaceClaim 教程或技术支持信息，网址为 SpaceClaim.com，以了解移除圆角时可使用的高级技巧。
从多个角度及缩放级别近距离检查模型，以正确决定要移除的圆角区域。模型的每个区域皆独一无二，不同的区域可能需要不同的方法进行移除圆角操作。
首先选择圆角或圆角组中最短的边。

要确保精确彻底地移除圆角，请以创建圆角相反的顺序移除圆角，如下图着色圆角模型所示：

分割并部分移除圆角：

单击 Prepare（准备）选项卡 Remove（移除）功能组中的 Rounds（圆角）。

避免在圆角内分割。相反，请在圆角两侧分割。在移除相邻圆角前，尤其是两个或更多倒圆角面相交于一条边或顶点时，可能需要分割并部分移除一个或多个圆角。将在中间分割并填充倒圆角面。要选择面或封闭面，请使用 Faces（面）工具。

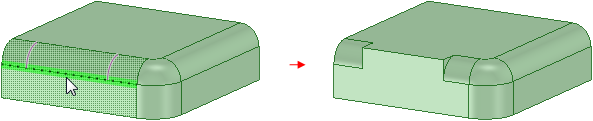

将鼠标悬停在倒圆角面的一条相切边上，以显示圆角的分割线。此线可指明分割圆角的位置，如下图所示。可通过移动鼠标以移动分割线。

如有必要，在 Options（选项）面板中更改 Cap width（封闭宽度）选项，以调整移除圆角面的百分比。

要选择面或封闭面，请使用 Faces（面）工具。

以下工具向导将逐步指导您完成操作过程：

	默认情况下，Select Rounds to Remove（选择要移除的圆角）工具向导处于活动状态。也可在设计窗口中进行框选。只有此工具处于活动状态时才可选择圆角面。
	Complete （完成）工具向导将完成此项操作。按 F 键或 Enter 键可移除圆角。

在 Options（选项）面板中可使用以下选项：

Auto-shrink fill area（自动缩小填充区域）：选择圆角链且不能将其完全填充时，选择此选项可分割其中不能移除的圆角面部分。将局部移除圆角。
Cap width（封闭宽度）：单击现有圆角的边时，将移除的圆角宽度的百分比。光标沿圆角相切边移动时，可预览分割。

分割和局部移除圆角

作为一项选择，移除圆角时，也可使用 Design（设计）选项卡 Edit（编辑）功能组中的替换工具，以一个面替换另一个面。可使用单个面替换多个面、以多个面替换单个面，或以多个面替换多个面。

使用面替换全圆角

使用面替换圆角的改进

尝试使用 Design（设计）选项卡 Insert（插入）功能组中的球工具。使用该工具，可创建一个圆球，并将其置入复杂几何接合中。放置后，可使用该球分割接合以移除圆角。某些情况下，可以创建包含两个或多个球的球链，以帮助移除更大或更复杂的圆角区域。
要避免移除球时出错，可以在移除球或球链每侧的圆角后，立即填充球。

使用 Sphere（球）工具分割或局部移除圆角
