缩放实体和曲面

可使用 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具缩放实体和曲面。可以缩放不同元件中的多个对象。

缩放实体、曲面或网格

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择实体、曲面或网格（网格在 Facets（面片）选项卡中设有 Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）工具）。

3. 单击 Scale Body（缩放主体）工具向导特定于所选工具的功能。。

4. 单击一个点、顶点或原点以设置缩放原点。

5. 拉动以动态缩放（拉动时，出现一个字段以显示比例）或按空格键并输入比例。

   可输入数学表达式以计算缩放比例。

   要使用标注尺寸缩放，请单击临近尺寸的火花图标 并键入一个新值。

选择实体或曲面，按住 Alt 键并单击顶点以固定比例，然后拉动。

不对称缩放实体

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择一个实体主体（可使用 Facets（面片）选项卡中的 Scale（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）工具对网格进行不对称缩放）。

3. 单击 Scale Body（缩放主体）工具向导特定于所选工具的功能。。

4. 单击一个点、顶点或原点以设置缩放原点。

5. 按住 Alt 键并选择一个原点轴，或按住 Alt键和 Ctrl 键，然后选择一个点及一条线。

6. 沿线的任一方向拖动，可沿该方向缩放零件。

   可按空格键并在拖动时输入比例值。

将现有实体或曲面单位从毫米转换为英寸

1. 按照上述方法将单位更改为英寸。

2. 选择 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具。

3. 选择要转换的对象。

4. 缩放该对象，比例为 25.4。

缩放基准面或轴

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）。

2. 选择基准面和/或轴，并选择一条曲线、曲面或实体。

   必须按住 Ctrl 键并选择平面。框选不能选中平面。

3. 单击 Scale Body（缩放主体）工具向导特定于所选工具的功能。。

4. 选择锚点。

5. 沿拉动箭头方向拖动。

示例

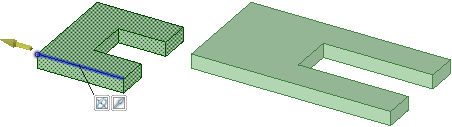

不对称缩放实体

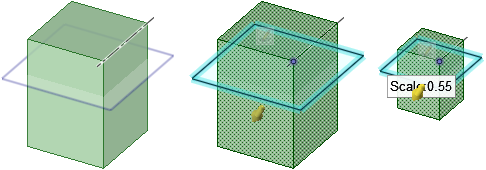

使用实体缩放平面和轴

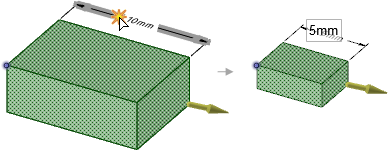

可使用标注尺寸缩放实体。请参阅使用标注尺寸编辑。
