使用多边形选择

可以在 Design（设计）选项卡 Edit（编辑）功能组的 Select（选择）菜单中，以及 Sheet Metal（钣金）选项卡 Edit（编辑）功能组的 Select（选择）工具中找到Using Polygon（使用多边形）。也可在设计窗口中单击右键，并选择 Select（选择）>Using Polygon（使用多边形）。在该选择模式下，可以选择所建多边形内的所有对象。每次单击时，都会创建下一条线的新起点。可以控制创建的每条多边形线的长度和角度。

使用该模式，可绕要选择的特定几何或模型特征绘制，例如，要清楚标识其他几何上凸起。在尝试选择不规则或有棱角的零件或组件时，可使用多边形选择。

使用多边形选择对象

1. 选择 Using Polygon（使用多边形）工具。

2. （可选）使用状态栏中的 Selection Filter（选择过滤器状态栏中的下拉控件，可用于限制对象的选择。只能选择选中的对象类型，例如仅限于面和边。）以更改选择对象的类型。

   取消选中 Smart（智能）以选择全部选定对象类型。单击以选择或取消要选择的对象类型。

3. 围绕要选取的模型对象单击点以绘制多边形。

   绘制多边形时，会对预选定对象高亮显示。

4. 双击或交叉多边形边以完成选择。

过滤选择对象

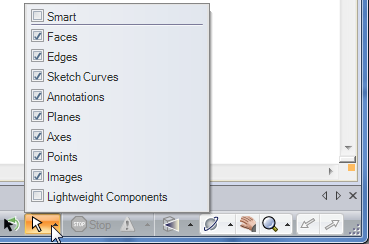

使用状态栏中的 Selection Filter（选择过滤器状态栏中的下拉控件，可用于限制对象的选择。只能选择选中的对象类型，例如仅限于面和边。）控件可过滤选择对象，如下图所示。使用 Box（方框）、Lasso（套索）或 Paint（画笔）选择模式在设计窗口选择对象时，Smart（智能）选项可控制对象的选择方式：

• Smart（智能）选择为 on（开启）时，仅选择选择区域当前列表中的高频选定对象。

• Smart（智能）选择为 off（关闭）时，将选择选择区域当前列表中的全部选定对象。

切换到另一个工具时，将记忆过滤器选择，但会启用 Smart（智能）选项。若禁用 Smart（智能）选项，将选择先前选中的选项。

示例

创建多边形以选择特定几何。
