SpaceClaim 在线帮助

选择

在三维模式中，可选择顶点、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、平面由平面组成的构造几何。平面可以用于二维草绘、模型剖面视图以及拔模特征的中性面。、轴一根直线，对象可以绕其旋转，或对象围绕其有规则地分布。见“对齐轴”、面实体的侧面或其他表面。例如，孔的内表面或矩形实体的六个面。见“曲面”。、曲面、圆角两条线或边相交处的倒圆角。外圆角是指外角，内角成为内圆角。内圆角和外圆角统称为圆角。见“内圆角”、“固定半径圆角”、“可变半径圆角”。、实体及元件。在二维模式中，可以选择点和线。此外，还可以选择圆心和椭圆焦点、直线和边的中点以及样条曲线的内部点和端点。

可在结构树中选择元件及其它对象，并使用选择面板选择同一零件中与当前所选相似或相关的对象。

无法选择的对象将在设计窗口微暗显示。

选择列表显示于 SpaceClaim 窗口底部的状态栏中。状态栏标签可显示预选及已选定对象。将鼠标悬停在状态栏信息上，以查看预选或已选定对象的详细列表，包括首个以及第二个（按住 Alt 键并选择）对象任何可被工具识别的对象。三维对象包括顶点、边、曲、曲面、实体、布局、平面、轴和原点。二维对象包括点和线。。

选择模式

可单击 Select（选择）工具箭头以使用以下可选模式：

• 使用框：单击并按住鼠标按钮，在设计窗口中绘制一个方框。若从左至右绘制框，将选择所有完全包含于框内的对象。若从右至左绘制框，将选择所有接触到方框的对象。

• 使用套索：单击并按住鼠标按钮，绘制一个自由图形。将选择所有完全包含于该图形内的对象。

• 使用多边形：单击并移动鼠标以绘制一条线，然后再次单击以绘制下一条连接线，从而围绕要选择的区域创建一个多边图形。

• 使用画笔：高亮显示相邻面及边时，单击并按住鼠标按钮。将选择鼠标悬停处的所有边和面。释放鼠标按钮以完成选择。

• 使用边界：选择面或边以定义边界，单击 Select Seed（选择源）工具向导特定于所选工具的功能。，然后单击边界内的任意对象。将选择从源对象至边界的全部对象。

• 选择元件：在选择模式下，将鼠标放置于几何上时，如果鼠标位于元件的上方，则该元件将预高亮显示。可对单个窗口设置此模式。其也可一个窗口 On（开启），而在另一窗口 Off（关闭）。

无论使用何种模式，要选择的对象都将高亮显示以预览选择。可使用 Selection filter（选择过滤器状态栏中的下拉控件，可用于限制对象的选择。只能选择选中的对象类型，例如仅限于面和边。）控制所选对象。要选择或取消选择全部可用过滤器，请选择 All（全部）复选框。

如使用设计选项卡时选择钣金功能，选择工具与其在钣金选项下的功能相同。在结构树中右键单击钣金件，并在上下文菜单中选择 Suspend Sheet Metal（暂停钣金）。

选择

最常用的选择方法为：

• 单击以选择一个对象。

• 双击以选择边环。（再次双击以循环选择可用边环。）

• 三击以选择实体。

• 拖动（或从选择工具菜单中选择 Using Box（使用框））以创建选择框。

• 按 Ctrl 和 A 键以选择全部相似对象，如相同实体或曲面零件上的面、边或点。例如，若按住 Ctrl 和 A 键选择一条草绘曲线，则将只选中草绘曲线。

• 按住 Ctrl 键可从选择中添加或移除对象。按住 Ctrl 键框选可切换选择；按住 Shift 键框选可添加选择。

• 按住 Alt 键并选择以创建第二个选择对象组。

示例

单击一次以选择一各面：
双击以循环选择相似的连接面链（面环）：
三击以选择实体：
单击一次以选择一条边：
双击以循环选择连接边链（边环一个面周围的所有边；边对边连接组成封闭环的一系列连续边。双击环中的一条边可选取整个环。）：

详细说明

1. 从 Edit（编辑）功能组中选择 Select（选择）工具 。

2. 将鼠标移动至工作区中的顶点、边特征单个外部边界组成的三维对象。将草图拉伸为三维时，二维 草绘线变为边。、面上，以预览设计中可选的对象。

   如果光标所在的位置出现多个对象，则使用滚轮或箭头键以预览每个对象。

   单击以选择三维模式中的顶点、边或面；单击以选择二维模式中的线或点。



   选择：	操作：
   围绕面或封闭环的所有边	双击一条边或线。再次双击以选择下一个边环。如有必要，重复此步骤。此外，还可以右键单击边或线，并在 Select（选择）菜单中选择一个环选项。 重复双击外部曲面边时，可在开放环、相切链及面环中循环选择，然后重复该列表。
   所有相切面	双击一个面。（相切面由圆角创建或在面上绘制边时创建。）
   相邻边或面	单击一个面或一条边，然后按住 Shift 键并单击另一个面或另一条边，以选择两者之间所有的面或边。
   实体的侧面（非顶面和底面）	三击该实体，并按住 Ctrl 键单击顶面和底面，可将其从选择中移除。
   实体或曲面主体	三击该实体，或右键单击实体并选择 Select（选择） > Body（主体一个实体或曲面。）。
   整个草图	三击草图。
   元件	右键单击元件并选择 Select（选择）> Component（元件）。仅当右键单击位于活动元件内的对象时，才可使用此选项。
   与所选对象相同类型的所有对象	选择一个对象，并按 Ctrl 和 A 键。
   活动元件中的所有对象（布局曲面除外）	在 Select（选择）工具菜单中单击 Select All（选择所有），或从上下文菜单中选择 Select（选择） > Select All（选择所有）。所选对象的类型取决于是否处于草绘、剖面或三维模式。
   布局曲面	在结构树中单击对象。
   选择框内的任意对象	请参阅框选。
   轻量化元件	在 Options（选项）面板中选中 Lightweight Components（轻量化元件）复选框。然后右键单击并选择 Select（选择） > Component（元件）。
   反向选取当前选择内容（活动元件中）。	右键单击一个选定对象，并选择 Select（选择） > Inverse Selection（反向选择反向选取活动元件中当前选择内容。例如，如果选定圆柱体的上表面，右键单击并选中“选择” > “反向选择”，则会选中圆柱体除上表面以外的所有其他部分。）。
   凸起	右键单击一个凸起并选择 Select（选择） > Protrusion（凸起）。
   凹陷	右键单击一个凹陷并选择 Select（选择） > Depression（凹陷）。
   一个阵列成员	右键单击一个阵列成员并选择 Select （选择）> Pattern Member（阵列成员）。
   所有阵列成员	右键单击一个阵列成员并选择 Select（选择） > All Pattern Members（所有阵列成员）。
   局部位于选择框中的任何对象	绘制选择框时，单击并从右下角拖动到左上角。
   反向选择当前框选对象	按住 Ctrl 键并框选，以切换选择范围内所选对象的选定状态。
   位于其它对象后的对象（“询问选择”）	按住 Ctrl 键并滚动鼠标滚轮。



   如果任何对象是用于执行操作的选定组的一部分，则选择该对象时，会高亮显示该组的其他部分。再次单击可选择整个高亮显示的组。

   在图纸视图范围内进行选择时，只能选择位于剖面平面上的对象，或位于边界范围内的对象。草绘模式下进行框选将只选择草绘线。剖面模式下进行框选将只选择剖切线。

   （可选）按住 Ctrl 键单击和按住 Shift 键单击，可从选择集合中添加或移除对象。

   按住 Ctrl 键单击，可从选择集合中添加或移除一个项目。按住 Shift 键单击，可添加从第一次单击开始，直至按 Shift 键并单击以进行选择之间的所有对象。可添加或移除工作区和结构树中的项目。还可以按住 Ctrl 键并拖动，以将选择框内的对象添加至选择范围中。

   （可选）按住 Alt 键单击以创建第二个选择集合。

   执行任何其他选择技巧（双击、三击、Ctrl、Shift）时按住 Alt 键，可创建第二个选择集合。备用选择显示为蓝色，并用于引导 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）和 Move（移动用于平移或旋转几何的工具。）工具。

网格选择

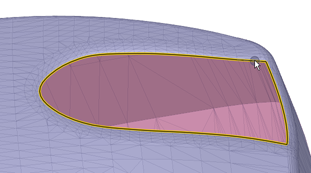

在形成等值线的尖锐 (>60°) 内部边上按住 Shift 键并双击（例如 扩展线时，几乎连续相互相切的边）

将选定找到的最佳折线，且无需为完整环。如下图所示，选择将止于圆柱，因为相邻边不在被视为相切的公差 (>10°) 范围内。

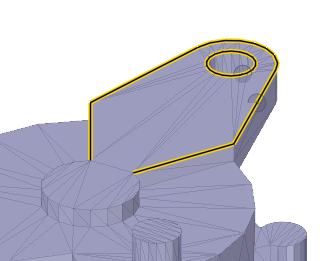

在尖锐边上按住 Ctrl 和 Shift 键并双击，可选择多条网格边等值线。

在边界网格边上双击，以高亮显示并选择边界边。

取消选择

单击设计窗口中的任意空白区域或从 Select（选择）工具菜单中选择 Clear Selection（取消选择）。

恢复选择

单击状态栏中的 Revert Selection（恢复选择）以返回至之前的选择。

无意取消选择或添加错误对象且希望返回之前选择时，该工具尤其有用。该工具位于状态栏中的 Selection filter（选择过滤器状态栏中的下拉控件，可用于限制对象的选择。只能选择选中的对象类型，例如仅限于面和边。）旁，如下图所示。

使用鼠标滚轮进行选择

• Coincident objects（重合对象）：二维模式中，对象经常显示于同一位置，例如顶点及线的端点位于空间内同一点上。选择时，滚动鼠标滚轮（而不必移动鼠标）可检查是否选择正确的对象。

• Edge shared by two surfaces or solids（两曲面或实体共享边）：如果选择一条边，将鼠标置于该边上时，会对边操作所影响的面进行着色。使用鼠标滚轮在两个面之间切换。

• Vertex shared between two edges（两边共享顶点）：如果选择一个顶点，将鼠标置于该点上时，会对点操作所影响的面进行着色。使用鼠标滚轮在边之间切换。

• Face of a solid when only the edge is displayed（仅显示边时的实体面）（例如位于图纸视图中）：可滚动鼠标滚轮以选择面。当面高亮显示时，其边线会变得稍粗。

• Edge loops（边环一个面周围的所有边；边对边连接组成封闭环的一系列连续边。双击环中的一条边可选取整个环。）：若在 SpaceClaim 高级选项中选择 Select edge loops using the mouse scroll wheel（使用鼠标滚轮选择边环），在可选的边环上滚动鼠标滚轮时将预高亮显示所选对象。单击预高亮显示的边环将其选中。





上下箭头与鼠标滚轮的功能相同。将鼠标悬停于要选择的元素上，然后按上下箭头以“滚动”可能选择的对象。使用笔记本电脑或使用无滚轮鼠标时，该方法非常有用。

工具向导

在 Select（选择）工具中，可使用以下工具向导：

选项

以下选项可应用于草图：
