摺边

下表显示可用的褶边类型。

可使用两种基本方式创建褶边。

• 应用到所选边
• 拉动所选边

如果移动带有褶边的壁，褶边也会随其移动。

单击 Highlight（高亮显示）功能组中的 Hems（褶边）选项，以高亮显示钣金设计中的所有褶边。

使用 Hem（褶边）工具创建褶边

1. 选择一边
   • 仅可在有方形直厚度的直边创建褶边。
   • 不可在非厚度边上创建褶边，如使用倒角创建的边。

2. 从 Hem（褶边）工具下拉列表中选择褶边类型

3. 将创建褶边

   • 简单褶边将偏移一个壁厚。

使用 Pull（拉动）工具创建褶边

1. 使用 Hem（褶边）工具下拉菜单以设置默认褶边类型

2. 调出 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具

3. 选择一条边
4. 选择其上的拉动箭头（不是与面成 90 度的箭头）
5. 从微型工具栏中选择 Joggle（接榫）或 Hem（褶边）
6. 沿面向后拉动以创建褶边

创建部分褶边

1. 使用 Hem（褶边）工具下拉菜单以设置默认褶边类型
2. 调出 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具
3. 选择一条边
4. 拖动边端点手柄（黄色小球）以调整褶边长度
5. 选择其上的拉动箭头（不是与面成 90 度的箭头）
6. 从微型工具栏中选择 Joggle（接榫）或 Hem（褶边）
7. 沿面向后拉动以创建褶边

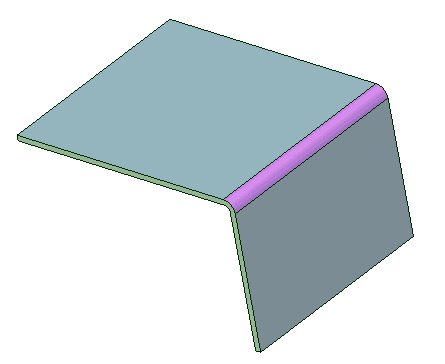

创建多边褶边

1. 使用 Hem（褶边）工具下拉菜单以设置默认褶边类型
2. 调出 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具
3. 双击一条边以选择整条边链
4. 选择其上的拉动箭头（不是与面成 90 度的箭头）
5. 从微型工具栏中选择 Joggle（接榫）或 Hem（褶边）
6. 沿面向后拉动以创建褶边

使用 Move（移动）工具创建褶边

1. 调出 Move（移动用于平移或旋转几何的工具。）工具

2. 选择折弯的内壁。

   如有必要，转动鼠标滚轮以选择被面遮挡的其他面。

3. 如下图所示，在邻面上向后旋转壁。

   会自动创建一个 0.0001 mm 的间隙。

修改褶边

1. 选择一个或多个褶边。
2. 从 Hem（褶边）工具中选择一个选项。

   也可从微型工具栏中选择一个褶边类型，或在 Properties（属性）面板用户界面的不同区域，初始沿软件窗口左侧分布，包括：“结构”面板、“图层”面板、“选择”面板、“群组”面板、“选项”面板和“属性”面板。您可以停靠和拆分这些面板。 Sheet Metal（钣金）部分修改 Hem Type（褶边类型）。基于所选择的褶边类型，可修改Length（长度）、Height（高度）、Gap（间隙）和 Diameter（直径）值。

   选择一个褶边后，也可在 Properties（属性）面板的 Sheet Metal（钣金）部分修改褶边的 Inner Radius（内径）、Bend Steps（折弯阶梯）、Bend Allowance（折弯余量）(BA) 和 Bend Deduction（折弯扣除）(BD) 参数。更改褶边的 BA 时，BD 参数也会自动更新，具体取决于褶边的其他参数，如 Inner Radius（内径）、Height（高度）或 Angle（角度）等。

   选择一个褶边后，也可在 Properties（属性）面板的 Sheet Metal（钣金）部分修改褶边的 Inner Radius（内径）、Bend Steps（折弯阶梯）、Bend Allowance（折弯余量）(BA) 和 Bend Deduction（折弯扣除）(BD) 参数。更改褶边的 BA 时，BD 参数也会自动更新，具体取决于褶边的其他参数，如 Inner Radius（内径）、Height（高度）或 Angle（角度）等。

移除褶边

移除褶边对象但保留几何

1. 选择褶边。

2. 从 Sheet Metal（钣金）选项卡 Modify（修改）功能组的 Hem（褶边）工具或微型工具栏中选择  None（无）。

   将移除该褶边对象。高亮显示褶边将不再高亮显示对象。将保留几何形状并对可其进行操作。

   要移除褶边，也可从 Design（设计）选项卡 Edit（编辑）功能组中选择 Fill（填充使用“填充”工具可延伸包围面以简化或清除几何特征，从而删除选择内容。包围面或实体会填充或补实所选区域。），或单击右键并从上下文菜单中选择 Delete（删除）。
