旋转钣金壁

选择钣金壁的一个面并使用移动手柄进行旋转。若选择面内部，将绕内部折弯中心旋转，或选择面外部以绕外部模线旋转。

默认围绕旋转的接合是根据可导致较少零件部分旋转的接合而选择。要围绕其他接合旋转，请拖动移动手柄锚点（中心球）至另一接合的边。

旋转钣金壁

1. 单击 Design（设计）选项卡 Edit （编辑）功能组中的 Move（移动用于平移或旋转几何的工具。）。

2. 选择要旋转壁的一个面。

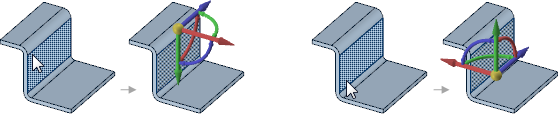

   所选的面决定旋转点：

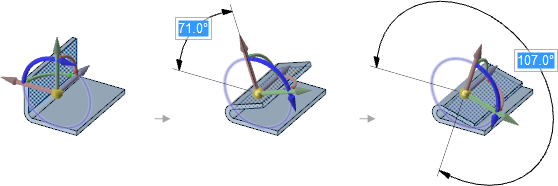

   选择内面将绕折弯内部旋转：

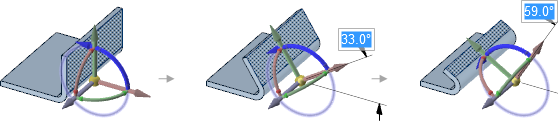

   选择外面将绕折弯外部（外部模线）旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除”。：







   壁绕外部模线旋转时，壁的尺寸将发生改变。此类旋转非常有用，因为模线是可用于检查的测量点。

   若面与多个接合连接，则选择距离单击点最近的接合：







3. 选择蓝色旋转轴并旋转壁。

   壁接触到另一壁时，移动工具将停止。

   若旋转角度大于 180 度，折弯将反转方向。

示例

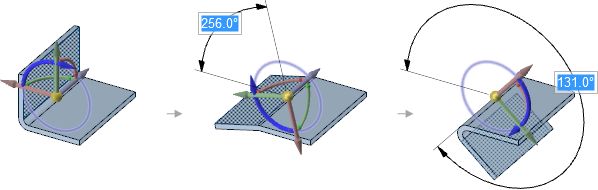

旋转内壁以使折弯反转。

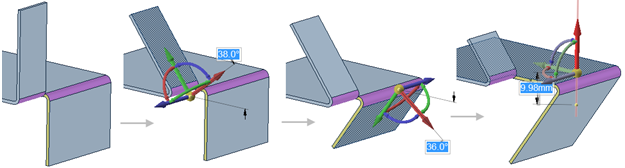

绕折弯接合旋转在一条边上分割的壁，然后平移分割壁共享的基准面。
