钣金圆

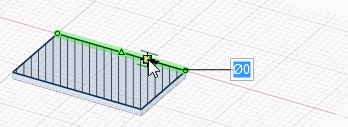

使用 Sheet Metal Circle（钣金圆）工具可在钣金中绘制圆。

草绘时，矩形、圆、多边形及椭圆将自动拉伸为钣金壁的厚度。可在钣金属性中更改默认壁厚。

除此之外，草绘时，可选择 Profile（轮廓）选项以创建垂直于草绘平面的壁。

在钣金中草绘圆

单击 Sheet Metal（钣金）选项卡。
单击 Sketch（草绘）功能组中的 Circle（圆）或按 C 键。
（可选）若要在草绘时创建壁，请单击 Profile（轮廓）选项。
单击以设置圆心。

可标注该点相对于其它草绘对象的尺寸。
单击设置圆的直径。
圆将捕捉到草绘平面中现有的草图或已确定的圆及弧。

如果草绘两个彼此相切的圆，然后通过编辑尺寸更改了一个圆的直径，则其仍会保持与另一个圆的相切关系。

若两个圆彼此相切，拖动其中一个圆的圆心，为保持相切关系，另一圆的半径将发生变化。

选项

使用以下钣金草绘选项可选择草绘平面壁或草绘垂直于草绘平面的壁：

Auto（自动）	草绘开放轮廓（线系列）时，将创建垂直壁。草绘封闭轮廓（方形、圆等）时，将创建平面壁。
Flat（平面）	任意闭合草图都可创建一个平面壁。
Profile（轮廓）	草绘开放轮廓（线系列）时，将创建垂直壁。
Automatic（自动）	折弯时，使用草图的起始位置确定是否保留钣金的内部或外部。
Inside（内部）	折弯时，保留钣金内部曲面的长度。
Outside（外部）	折弯时，保留钣金外部曲面的长度。

每个草绘工具都提供下列选项：

Cartesian dimensions（笛卡儿坐标尺寸）：选择草图中的一个点，然后单击此选项查看此点的笛卡儿坐标尺寸。笛卡尔坐标尺寸显示至选定点的 X 及 Y 距离。若未选定点，则显示距离原点的 X 及 Y 距离。
Polar dimensions（极坐标尺寸）：选择草图中的一个点，然后点击此选项查看此点的极坐标尺寸。极坐标尺寸显示与选定点的角度及距离。若未选定点，则显示距离原点的角度和距离。。
Snap to grid（捕捉到栅格）：选择此选项可在草绘时打开或关闭捕捉。草绘时，光标将捕捉到小栅格间距增量。默认值为 1mm （公制）或 0.125in（英制）。请参阅单位选项以更改小栅格间距。
Snap to angle（捕捉到角）：选择此选项可在草绘时打开或关闭角捕捉。草绘时，光标将捕捉到角捕捉增量。默认值为 15 度。请参阅捕捉选项以更改用于捕捉的角增量。
Create layout curves（创建布局曲线）：将草绘曲线创建为布局曲线。若将设计移动至图纸，选择草图模式后，再次选择 Options（选项）面板下 Sketch Options（草图选项）工具组中的 Create layout curves（创建布局曲线）复选框以在图纸上创建布局曲线。请参阅布局曲线。
Curve Fitter Options（曲线拟合器选项）：如果草绘平面穿过一个网格对象，系统将通过面片点拟合曲线。线显示为绿色，弧显示为蓝色。以下选项适用于系统生成的曲线。
- Fit curves（拟合曲线） - 若不希望系统通过点拟合曲线，请取消选中该选项。
- Tolerance（公差） - 确定发现的点数量，以及将创建的曲线数量。公差越小，发现的点和生成的曲线越多。
- Auto-merge（自动合并） - 选中 On（打开）后，系统将合并线和弧以形成样条曲线。样条曲线显示为粉色。
