分割钣金面

SpaceClaim 在线帮助

您在此处：钣金操作 > 创建和编辑钣金件 > 分割钣金面

使用 Sheet Metal（钣金）选项卡 Create（创建）功能组中的 Split（分割）工具分割钣金面并创建局部弯裂。

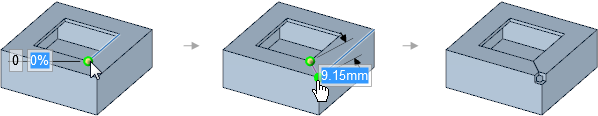

可使用 Split（分割）工具及 Select Two Cutter Points（选择两个切割点）工具导向，选择一个角的任意一个点或两个点创建斜接件结合，如下图所示。将在所需之处自动创建角止裂槽。

仅可使用该工具选择一个面（厚度边除外）。不能分割折弯面。

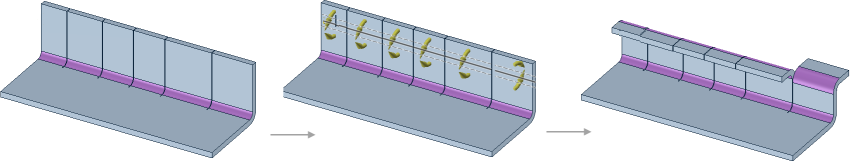

沿钣金零件创建多个分割时，无论使用一个或两个切割点或折弯方向，都将跨越钣金零件的长度、穿过所有分割，在分割的两侧形成折弯：

Sheet Metal（钣金）选项中的 Split face gap（分割面间隙）选项控制使用 Split（分割）工具时产生的间隙的宽度。

单击 Sheet Metal（钣金）选项卡 Create（创建）功能组中的 Split（分割）。
选择 Select Two Cutter Points（选择两个切割点）工具向导特定于所选工具的功能。。
如有必要，更改 Relief（止裂槽）工具中所作选择。

局部分割端部的形状由 Relief（止裂槽）工具中所选定的止裂槽类型决定。下图示例中，Relief（止裂槽）工具的设置为 Square（方形）。

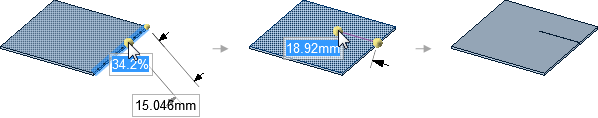

单击一条边上的一个点。
可输入沿边距离的百分比尺寸或距离该边端点的距离。

当端点对齐到一个点上时，黄色球变为绿色。
单击该点以确定分割或弯裂的端点。

单击 Split（分割）并选择一条压印边或草绘曲线。

以下工具向导将指导您逐步完成此过程：

	默认情况下，Select Cutter Point（选择切割点）工具向导处于活动状态。该工具向导垂直于选定点所在的边分割面
	Select Two Cutter Points（选择两个切割点）工具导向可选定两点，在两点中间创建分割。使用 SpaceClaim Options（SpaceClaim 选项）> Snap（捕捉）来捕捉半径。
