将旋钮安装到支架

1. 测量旋钮端部的小圆柱体。

   1. 从 Zoom（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）工具菜单中选择 Zoom Out（缩小），以缩小设计视图。

   2. 单击 Measure（测量显示设计中边、面、实体测量属性的工具。）选项卡上 Inspect（检查）功能组中的 Measure（测量显示设计中边、面、实体测量属性的工具。）。

   3. 选中小圆柱体。







      可看到包括圆直径（0.375 英寸）在内的测量结果。

      单击模型的其他部分可查看各部分的尺寸。



2. 更改显示方式并移动支架，以查看您的操作。

   1. 在结构树中右键单击 Bracket（支架），然后从下拉菜单中选择 Activate Component（激活元件）。

      支架周边会出现一个橙色框。

   2. 旋转支架，露出支架背部。

   3. 单击支架背部，然后单击 Mode（模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。）功能组中的 Sketch Mode（草图模式使用草绘工具在草图栅格中进行二维绘制的模式。草图是草图栅格上线和其他二维对象的集合。草图创建的区域可以拉伸为三维实体。当使用“拉动”工具将草绘拉伸为三维实体时，由相交线组成的区域将变为实体，线会变为边。） 。支架背部出现栅格。

   4. 单击 Display（显示）选项卡。

   5. 在 Grid（栅格）功能组中，选择 Clip Scene Above Grid（去除栅格上方的场景）。旋钮暂时消失。

      也可选择 Fade Scene Under Grid（消隐栅格下方的场景）。这样支架被消隐，更容易看清所画的草图轮廓。

   6. 返回 Design（设计）选项卡，选择 Orient（定向）功能区中 Trimetric（正三轴测）工具菜单中的 Back（背部）。现在支架的背部将朝向您。

3. 在支架背部创建一个孔，以供旋钮插入。

   1. 单击 Sketch（草绘）功能组中的 Construction Line（构建线） 。

   2. 将光标移到背部的顶部直线上。光标将捕捉到线中心。







   3. 单击以开始绘制构建线。注意，请单击背部上表面，而非倒角的上表面。

   4. 拖动以绘制一条构建线，连接到该曲面的底部。







      该线会捕捉到底边的中心。按 Esc 键退出该工具。



   5. 单击 Sketch（草绘）功能组中的 Circle（圆），将鼠标移动到构建线的顶部。（请勿按鼠标按钮。）

   6. 按住 Shift 键然后放开，以确定到另一点的尺寸，然后沿要放置该圆的方向缓慢移动鼠标。

   7. 在尺寸方框中，输入圆心所在位置的值 (.742)。如有必要，按 Tab 键切换尺寸字段。

   8. 按 Enter 键。光标会移动到孔的中间。







   9. 缓慢移动鼠标，会出现第二个尺寸方框，在其中键入圆直径 (.376)。按 Enter 键。按 Esc 键退出该工具。







   10. 单击 Edit（编辑）功能组中的 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。） （视图返回三维模式），然后单击该圆的圆心，使方向箭头位于圆上方。

       要看到支架，可能需要隐藏旋钮。取消选中 TutorialKnob 元件旁的复选框，将其隐藏。

   11. 在 Design（设计）窗口右侧选择 Up To（直到）工具向导特定于所选工具的功能。。将鼠标移动到模型侧面，滚动鼠标中键，选中隐藏的曲面。当其高亮显示时，单击将其选中。圆会置于该曲面上，并成为一个孔。







4. 创建组件。

   1. 单击结构树中 TutorialKnob 元件旁的复选框，使其重新显示。

   2. 拖动鼠标中键旋转模型，使旋钮位于右边，支架位于左边。

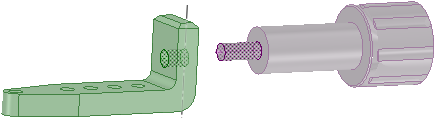

   3. 单击 Edit（编辑）功能组中的 Select（选择） （或按 S 键），选中旋钮端部小圆柱体的曲面，然后按住 Ctrl 键，选中孔的内表面。







   4. 单击 Assembly（装配）功能组中的 Align（对齐）。

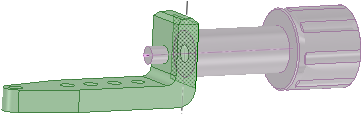

      旋钮移动，使端部的轴与孔轴对齐。

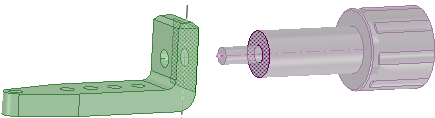

   5. 选择小圆柱体后旋钮的平面。

   6. 移动鼠标至支架侧面，滚动滚轮使支架背部高亮显示。按住 Ctrl 键并选择支架背部。







   7. 单击 Assembly（装配）功能组中的 Tangent（相切直线与曲线（弧或圆）有且仅有一个交点，不相互交叉，在切点处与半径垂直。可草绘与曲线相切的线，或与直线或曲线相切的弧线。）。

      旋钮滑入支架的孔中。







      移动的曲面为先选取的模型表面。



   8. 旋转组件，查看支架和旋钮的装配情况。

5. 保存工作。
