为设计创建图纸

1. 取消选中结构树中的旋钮，关闭旋钮显示。

   1. 单击 File（文件）菜单，选择 New（新建） > Drawing Sheet（图纸）。

      出现一个新的图纸窗口，其中包括模型的顶视图、前视图和右视图。可修改视图、创建并定义标注格式、规定图纸格式，以及创建标记幻灯片。

2. 单击 Design（设计）选项卡，然后单击 Select（选择）工具，移动模型中的零件，使其相互接近。

3. 将图纸缩小。

   1. 单击功能区上方的 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡。

   2. 单击 Sheet Setup（图纸设置）功能组中的 Format（格式）工具。

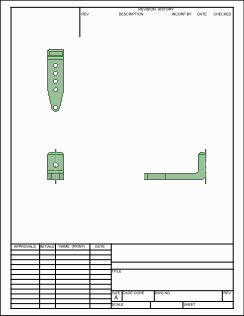

   3. 选择 A Portrait 尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。。支架图纸将移动到窗口中央，显示为纵向形式。







   4. 可使用 Design（设计）窗口下方的选项卡，在模型和图纸之间进行切换。

4. 保存工作。
