输入支架背部的宽度。

1. 为使操作更简单，请单击功能区上方的 Design（设计）选项卡，选择 Orient（定向）功能区中 Zoom（缩放实体或曲面：使用“拉动”工具更改所选对象的大小。可以动态调整缩放或输入缩放比例值。图纸或剖面视图：通过选择“结构树”中的“视图”或编辑“属性”面板，可放大或缩小视图。）菜单中的 Zoom In（放大），以放大支架元件显示。如有必要，可按住 Shift 拖动视图使其对中。

2. 再次单击 Detailing（详细包含的设计各个方面以便与他人沟通或提交进行审查。可以使用“详细”选项卡中的工具来标注设计、创建图纸和查看设计改动。您可以自定义细节设计设置，以遵循标准或创建自定义样式。）选项卡，然后单击 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能区中的 Dimension（尺寸绘图上的标注，以显示边或面的测量尺寸。使用“尺寸”工具可为设计、图纸或三维标记添加测量尺寸。）工具。

3. 单击支架壁的左侧边（图纸左下角），然后单击其右侧边。请勿使用 Ctrl 键。

   出现一个显示壁宽的尺寸框。

4. 将鼠标上移（不应按任何按钮），直到尺寸框移动到所需位置，然后单击。







输入支架底座的宽度。

1. 单击支架底座的顶边（图纸右下角），然后单击其底边。请勿使用 Ctrl 键。

   此时出现一个显示底座宽度的尺寸框。

2. 将鼠标上移（不应按任何按钮），直到尺寸框移动到所需位置，然后单击。

   注意，该尺寸与用于创建支架的尺寸相同。

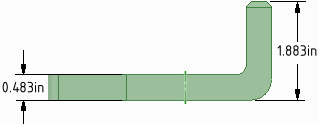

输入支架背部的高度。

1. 单击支架底座的底边（图纸右下角），然后单击其背部的顶边。请勿使用 Ctrl 键。

   此时出现一个显示其背部高度的尺寸框。

2. 单击并移动鼠标（不应按任何按钮），直到尺寸框移动到所需位置，然后单击。







输入支架顶视图（图纸顶部）的尺寸。

1. 单击支架端部孔的边。

   移动鼠标（不应按任何按钮），直到孔直径移动到所需位置，然后单击。要将其移动到圆的边上，可能需要单击箭头。

2. 单击支架背部的顶面。

   鼠标移动（不应按任何按钮）至圆角边的底部。移动鼠标时，会出现许多尺寸，包括底边的切点。单击并移动尺寸至所需位置。

   注意，该尺寸为 4.281，即在创建实体时所输入的尺寸。







创建注解。

1. 单击 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能区中的 Note（注解设计、工程图纸或三维标记上的标注。注解包括插入的文本或符号，而且可用注解引出线连接至几何。）工具。

   单击希望在绘图上添加注解的位置，以输入注解。按 Esc 键退出该工具。

2. 单击 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能区中的 Note Leader（注解引出线）工具 。

   将光标悬停在注解上，查看可以附加引出线的位置。单击一个附着点并拖动。当引出线到达所需的终点位置时，放开鼠标，然后按 Esc 键退出该工具。

3. 创建 Material Finish（材料粗糙度）符号。

   选择 Annotation（标注材料清单中内容组成的标注。更改 BOM 表时，注解也会随之更新。）功能区 Surface Finish（表面粗糙度）列表中的 Material Removal Required（需要去除材料）工具。在设计中单击一个面以放置引出线，然后单击空白处放置表面粗糙度符号。可输入文字或符号。

4. 从绘图中更改设计。

   按住鼠标中键并旋转绘图，可查看绘图中的实体模型。

保存工作。
