支架端部锥化（第 1 部分）

1. 在支架长臂的上表面指定尺寸草绘一个点，如下图所示。

   1. 单击 Edit（编辑）功能组中的 Select（选择）工具 ，然后选择支架底座部分的上表面。

      请注意，按几次 Esc 键可返回 Select（选择）工具。

   2. 单击 Sketch（草绘）功能组中的 Point（点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。）工具 。

      现在处于 Sketch（草绘）模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。。草图栅格出现，并激活 Mode（模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。）功能组中的 Sketch（草绘）模式工具 。因为是在选中一个面的情况下进入 Sketch（草绘）模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。，SpaceClaim 会假设您要在该面上草绘，因此会沿该面定向草图栅格。

   3. 单击 Orient（定向）功能区或微型工具栏中的 Plan View（平面视图正视图。）以正面查看草图栅格。

   4. 将光标悬停在该面的右下顶点（如下图所示），按 Shift 键然后放开，然后不按鼠标按键，将鼠标沿右侧边朝支架背部移动。将出现尺寸字段。







      该方法（通常称为“Shift+接触”尺寸标注）可在任意工具中针对任意对象，标注与该参照对象之间的距离尺寸。

   5. 按空格键然后放开，确定该点到顶点的尺寸（沿边 1.5"）。

      如需切换到尺寸字段，请按 Tab 键。

   6. 按 Enter 键创建点。

      如所创建的点位置错误，可按 Ctrl+Z 或在快速访问工具栏（在 SpaceClaim 标题栏的左侧）中单击 以重试。

2. 绘制一条倾斜线。

   1. 单击 Sketch（草绘）功能组中的 Line（线）工具 。

      可使用 Line（线）工具的快捷方式 L 键。

   2. 单击上一步中创建的点（当光标悬停于点上方时会出现一个绿色小球），然后移动光标创建一条类似于图片的线（当光标悬停于边上方时，边会高亮显示，以显示相互关联性）。

      此时出现两个尺寸，一个代表线长度，另一个代表该线与草图栅格所形成的角度。

   3. 按下空格键然后放开以标注该线的尺寸。使用 Tab 键切换到角度尺寸，键入 103 更改线的角度。







   4. 按 Esc 键以完成线创建。

      也可单击右键并选择 Finish Line（完成线）。

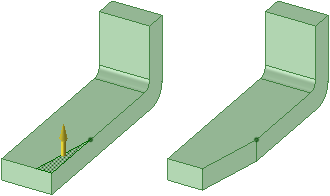

3. 从支架移除材料。

   1. 返回主视图，按 P 键调出 Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具。

      此时返回到三维模式。将激活 Mode（模式有草图、剖面或三维三种设计模式。您可以随时在这些模式之间切换。）功能组中的三维模式工具 。

   2. 单击由该线与支架边形成的三角区域。

      注意，线会将原始面有效地分成两个面。

   3. 向下拖动直到所有材料移除。







      注意，拉动时，Pull（拉动用于使几何扭转或变形的工具。使用“拉动”工具可以偏移、拉伸、旋转、扫掠、拔模和融合面；也可对边进行倒角或拉伸。将草图转化为三维实体时，拉动线将生成边，拉动曲面将生成体。）工具会假设您要移除材料，光标会变成 ，以表明拉动是为了移除材料。如果朝反方向拉动，会添加材料。

4. 保存工作。
