支架端部锥化（第 2 部分）

1. 复制已有边作为旋转轴。

   1. 在 Views（视图可应用于设计的定向设置，包括旋转、平移和缩放。可以单独调整这些设置，也可使用以下任意预设定视角：正三轴测视图、等轴测图、俯视图、仰视图、正视图、后视图、右视图、左视图。同样可以选取捕捉视图，然后单击一个面以正面观察。）下拉菜单中选择 Isometric view（等轴测图实体表面和边的三维视图，可展示设计的上表面、前表面和侧表面。与 x、y 和 z 坐标轴投影的角度都为 120°。见“正三轴测视图”。），然后旋转模型以查看另一面（请参阅图片）。

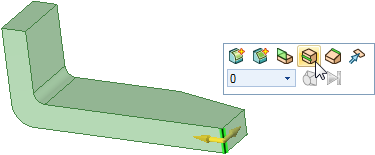

   2. 选中支架底部左侧边，如下图所示。







   3. 在 Options（选项）面板或微型工具栏中选择 Copy Edge（复制边） 选项。

      出现两个箭头，指示边可沿现有表面复制的方向。可在两个方向中进行切换。

   4. 沿表面拖动边至 1.5" 处。





2. 旋转该面以匹配支架另一侧的倾斜面。

   1. 选中新线和支架端部间新创建的表面。





   2. 单击 Revolve（旋转绕轴进行旋转。使用“拉动”工具可绕轴旋转面、边或螺旋线。轴可为直线、中心轴或边。见“旋转切除”。）工具向导特定于所选工具的功能。 （位于设计窗口右侧）。

   3. 单击上一步中创建的直线。





   该线会以蓝色高亮显示，且拉动箭头会发生变化，以表明拉动操作会使所选面旋转。



   4. 拖动鼠标开始旋转面。拖动时，按下空格键然后放开可确定旋转尺寸。

   5. 输入 -13 并按 Enter 键完成旋转。





3. 保存工作。
