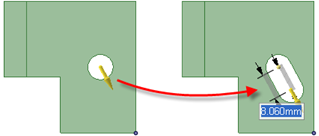

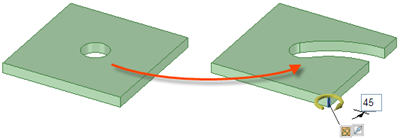

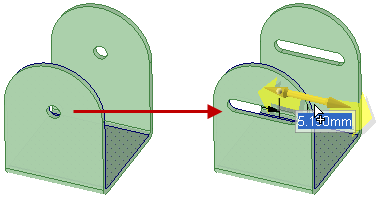

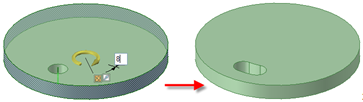

1. Die Achse oder Fläche einer Bohrung auswählen.

2. Die Werkzeughilfe "RotierenMit dem Werkzeug "Rotieren" kann die Konstruktion um 90° in der Bildschirmebene gedreht werden. Die Konstruktion kann im oder gegen den Uhrzeigersinn rotiert werden. Objekt: Mit dem Verschiebe-Werkzeug kann ein Objekt um eine Achse gedreht werden." auswählen und auf die Achse des bestimmenden Zylinders klicken.

   Es kann auch bei gedrückter Alt-Taste auf die Achse des bestimmenden Zylinders geklickt werden.

3. Die Bohrung ziehen, um einen gekrümmten Schlitz zu erstellen.

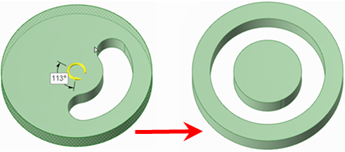

   Ein gekrümmter Schlitz kann bis zu 360 Grad im Kreis gezogen werden, um einen runden Schnitt zu zeichnen.

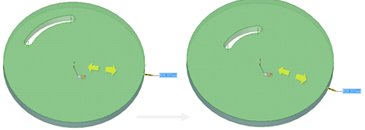

1. Die Achse oder Fläche einer Bohrung auswählen.

2. Eine der folgenden Möglichkeiten auswählen:

   • Bei gedrückter Alt-Taste auf die Fläche des bestimmenden Zylinders klicken, um die Richtung des Ziehvorgangs auf die Achse des bestimmenden Zylinders festzulegen. Auf "Ziehrichtung" klicken und die Bohrung so ziehen, dass ein radialer Schlitz entsteht.

   • Bei gedrückter Strg-Taste auf die Fläche des bestimmenden Zylinders klicken, um die Richtung des Ziehvorgangs auf die Achse des bestimmenden Zylinders festzulegen. Auf "Ziehrichtung" klicken und die Bohrung so ziehen, dass gleichzeitig der Zylinder versetzt wird und ein radialer Schlitz entsteht.

   • Den auf die Achse zeigenden Zieh-Pfeil auswählen und ziehen.

   Wenn ein radialer Schlitz verlängert werden und dabei den gleichen Abstand zur radialen Fläche beibehalten soll, bei gedrückter Strg-Taste auf die Achse des radialen Schlitzes und die Fläche klicken und dann ziehen.

   Wenn ein Schlitz zusammen mit einer radialen Fläche verschoben werden soll, bei gedrückter Strg-Taste die Achse der Bohrung sowie die Fläche auswählen, dann die Strg-Taste drücken und ziehen.

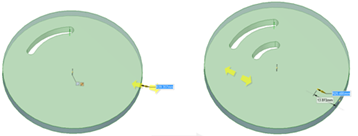

1. Eine Achse eines Schlitzes auswählen.

2. Die Alt-Taste gedrückt halten und die Zylinderfläche oder Fläche auswählen, um die Versatzrichtung festzulegen.

3. Die Strg-Taste gedrückt halten und ziehen oder einen Radius eingeben.

1. Die Achse einer Bohrung auswählen.

2. Die Werkzeughilfe  SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad". auswählen.

3. Auf den Sweep-ZiehpfadSiehe "ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird." klicken.

   Ein Pfeil für den Sweep-ModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. zeigt den Anfang des Ziehpfades an.

4. Klicken und in die Richtung des Pfeils ziehen, um die ausgewählten Objekte zu ziehen.

   Bei Auswahl von  Komplett ziehen im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". werden die Objekte entlang der gesamten Länge des Ziehpfades gezogen. Wenn sich die entlang eines Profils zu ziehende Fläche oder OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". bei der Auswahl von "Komplett ziehen" in der Mitte des Ziehpfades befindet, wird sie in beide Richtungen gezogen.

Eine Bohrung, die durch Ziehen in die Form eines Schlitzes gebracht wurde, kann bearbeitet werden, indem eine der Schlitzachsen gezogen wird.

Wenn der Schlitz eine abgerundete oder gefaste Kante aufweist, auf die Abrundung bzw. Fase doppelklicken, um die Abmessungen zu ändern.

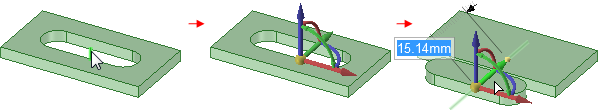

Bei Auswahl von Erst abtrennen im Fensterbereich "Optionen" wird der Schlitz zum VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt., wenn er mit dem Werkzeug "VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können." wie unten abgebildet vom KörperEin Volumenkörper oder eine Oberfläche. weg bewegt wird.

1. Das Werkzeug "Ziehen" auswählen.

2. Beide Achsen des Schlitzes auswählen.

3. Eine der folgenden Möglichkeiten auswählen:

   • Bei gedrückter Alt-Taste auf die Fläche des bestimmenden Zylinders klicken, um die Richtung des Ziehvorgangs auf die Achse des bestimmenden Zylinders festzulegen. Auf "Ziehrichtung" klicken, die Strg-Taste drücken und ziehen, um den Schlitz radial zu verschieben.

   • Bei gedrückter Strg-Taste auf die Fläche des bestimmenden Zylinders klicken, um die Richtung des Ziehvorgangs auf die Achse des bestimmenden Zylinders festzulegen. Auf "Ziehrichtung" klicken, die Strg-Taste drücken und ziehen, um den Zylinder zu versetzen und den Schlitz radial zu verschieben.

   Eine Bohrung kann auch radial verschoben werden, indem die Umschalttaste gedrückt und die Bohrung mit dem Werkzeug "Ziehen" gezogen wird.

Mit der rechten Maustaste auf den Schlitz klicken und Zuordnung entfernenWerkzeug, das eine assoziative Beziehung entfernt. Beispielsweise ermöglicht das Entfernen einer Polygonbeziehung das Vornehmen von Änderungen an nur einer Fläche des PolygonKomplexes Objekt, das aus drei oder mehreren geraden Linien in einer geschlossenen Form besteht. Mit "Polygon" können Polygone mit bis zu 32 Seiten gezeichnet werden.-Volumenkörpers ohne Auswirkungen auf die anderen Flächen. Siehe "Zuordnungen". auswählen.

Jegliche Änderungen an der Fläche des Schlitzes haben nur Auswirkungen auf die betreffende Fläche.
