Abtrennen

In SpaceClaim können in 2D Einzelkomponenten einer Skizze oder in 3D Objekte bzw. Flächen abgetrennt werden. Protrusionen können mit Hilfe der Option „Erst abtrennen“ des Werkzeugs Verschieben abgetrennt und anschließend verschoben werden.

Abtrennen in 2D

Im SkizziermodusModusEs gibt drei Konstruktionsmodi: Skizziermodus, Schneiden-Modus und 3D-Modus. Zwischen diesen Modi kann jederzeit gewechselt werden. zum Zeichnen in zwei Dimensionen mithilfe der Skizzierwerkzeuge im Skizzierraster. Eine Skizze ist eine Ansammlung von Linien und anderen 2D-Objekten in einem Skizzierraster. Beim Skizzieren entstehen Bereiche, die in 3D gezogen werden können. Wenn eine Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird, werden Bereiche, die durch sich schneidende Linien gebildet werden, zu Volumenkörpern, und Linien werden zu Kanten. die Alt-Taste drücken und mit dem Werkzeug Auswählen ziehen, um das ausgewählte ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. abzutrennen. Mit dem Werkzeug 2D-Transformation Elemente abtrennen und verschieben.

Abtrennen in 3D

1. Das Werkzeug "Auswählen" aus dem Menü "Bearbeiten" auswählen.

2. Zum AbtrennenGetrennte Oberflächen aus einzelnen Teilen einer Skizze bzw. Objekten oder Flächen in 3D erstellen. Protrusionen können mithilfe der Option "Erst abtrennen" des Werkzeugs "Verschieben" abgetrennt und anschließend verschoben werden. eines Objekts die Strg-Taste drücken und auf alle seine Flächen klicken, um sie auszuwählen.

3. Mit der rechten Maustaste auf das ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. klicken und im KontextmenüEine Liste von Funktionen in der Benutzeroberfläche, die speziell für den jeweiligen Vorgang verfügbar sind. Auf das Kontextmenü kann durch Klicken mit der rechten Maustaste im Grafikfenster zugegriffen werden. Abtrennen auswählen.

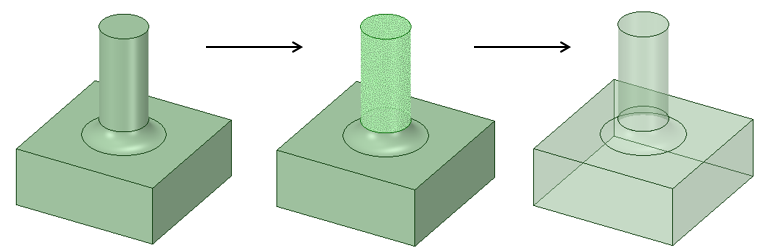

Einen Zylinder abtrennen

1. Das Werkzeug "Auswählen" aus dem Menü "Bearbeiten" auswählen.

2. Wenn ein Zylinder abgetrennt werden soll, auf die Strg-Taste und auf die Zylinderoberflächen klicken, um diese auszuwählen.

3. Mit der rechten Maustaste auf das Objekt klicken und im Kontextmenü Abtrennen auswählen.
