Form aus Gleichungen

In diesem Tool können Sie aus einer Vielzahl voreingestellter 3D-Gleichungen auswählen oder individuelle Gleichungen schreiben.

Die folgende Abbildung zeigt eine Schraubenfläche (Helikoid).

Die Gleichung wird im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. „Optionen“ konstruiert. In der Abbildung unten wird die Gleichung für die oben aufgeführte Schraubenfläche angezeigt.

Sie können eine Gleichung in den Eingabefeldern für X und Y eingeben. Z ist lediglich für 3D-Gleichungen vorgesehen.

Mit einem Klick auf das ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. rechts neben den Eingabefeldern X, Y und Z wird ein Editor für komplexere Gleichungen aufgerufen.

Mit Hilfe der Option UV-RasterSiehe "Flächenraster" anzeigen können Sie ein RasterSiehe "Skizzierraster" an der OberflächeZweidimensionales ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". anzeigen und die Dichte mit dem Dropdown-Schieber anpassen. Das Raster hilft, Oberflächenkonturen anzuzeigen.

Mit dem Werkzeug „Gleichung“ in der Registerkarte „Konstruieren“ können Sie 2D-Kurven auf der Grundlage mathematischer Gleichungen erstellen.

Eine voreingestellte Gleichung erstellen

1. In der Registerkarte „Einfügen“ auf das Werkzeug „Gleichung“ klicken
2. (Optional) Auf die Werkzeughilfe UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. festlegen klicken und den Ursprungspunkt auswählen
3. Eine Gleichung aus der Dropdown-Liste Kurventypen im Fensterbereich „Optionen“ auswählen
4. Die Gleichung im Fensterbereich „Optionen“ nach Bedarf bearbeiten
5. Auf Abschließen klicken, um die Fläche der Gleichung zu erstellen

Eine benutzerdefinierte Gleichung erstellen

1. In der Registerkarte „Konstruieren“ auf das Werkzeug „Gleichung“ klicken
2. (Optional) Auf die Werkzeughilfe Ursprung festlegen klicken und den Ursprungspunkt auswählen
3. Die Option „Benutzerdefiniert“ aus der Dropdown-Liste Kurventypen im Fensterbereich „Optionen“ auswählen
4. Nun die Gleichung in die Eingabefelder eingeben
5. Zum Erstellen eines Parameters, der in der Gleichung verwendet werden soll, geben Sie diesen bitte in die eckigen Klammern ein „[ ]“
   • Zum Beispiel: [L]
   • Dieser Parameter wird nun zu der Parameter-Liste im Fensterbereich „Optionen“ hinzugefügt
6. Auf Abschließen klicken, um die Fläche der Gleichung zu erstellen

Eine benutzerdefinierte Gleichung speichern

Mit der Schaltfläche Benutzerdefinierte Gleichung speichern neben dem Dropdown-Menü „Kurventypen“ können Sie Ihre benutzerdefinierten Gleichungen abspeichern. Diese Gleichungen werden in einer XML-Datei an dem folgenden Speicherort abgespeichert:

%APPDATA%\Roaming\SpaceClaim\SurfaceEquationCustoms.xml

Gespeicherte Gleichungen werden zu dem Dropdown-Menü „Kurventypen“ hinzugefügt und können in anderen Dokumenten und verschiedenen Sitzungen verwendet werden. Falls eine soeben abgespeicherte Gleichung nicht in der Liste erscheint, öffnen/erstellen Sie ein neues DokumentEine Modelldatei (SCDOC), die eine beliebige Kombination von Konstruktionsversionen, zugehörigen Zeichenblättern und 3D-MarkupFolien, die zur Verdeutlichung und Kommunikation von Unterschieden zwischen einzelnen Versionen einer Konstruktion erstellt werden können.-Folien enthalten kann. oder schließen Sie das aktuelle Dokument und öffnen Sie es anschließend erneut.

Eine Gleichung bearbeiten

1. In der Registerkarte „Konstruieren“ auf das Werkzeug „Gleichung“ klicken
2. Die Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. auswählen wird aktiviert
3. Den Körper auswählen, um seine Gleichung zu bearbeiten
4. (Optional) Auf die Werkzeughilfe Ursprung festlegen klicken und einen neuen Ursprungspunkt auswählen
5. Die Gleichung im Fensterbereich „Optionen“ nach Bedarf bearbeiten
6. Auf Abschließen klicken, um die Fläche der Gleichung zu erstellen

Eine Gleichungsfläche skalieren

Sie können eine Gleichungsfläche mit Hilfe des Parameters „SkalierenVolumenkörper oder Oberfläche: Ändern der Größe des ausgewählten Objekts mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt.". Die Skalierung kann dynamisch oder durch Eingabe eines Skalierungswerts vorgenommen werden. Zeichenblatt oder Schnittdarstellungen: Vergrößern oder Verkleinern der AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. durch Auswählen einer Ansicht im Strukturbaum und Bearbeiten des Fensterbereichs "Eigenschaften".“ und dem Regler im Fensterbereich „Optionen“ skalieren.

Daneben steht Ihnen auch die 3D-Skalierung mit dem Werkzeug Ziehen für Gleichungsflächen zur Verfügung.

Syntax und vorgegebene Funktionen

• Parameter enthalten einen Namen und sind stets in eckige Klammern eingeschlossen [L]
• Funktionen enthalten den Namen der Funktion, gefolgt von sämtlichen Werten in Klammern
  • Zum Beispiel: Sin([t]-[r])
• In der nachfolgenden Tabelle werden allgemeine vordefinierte Funktionen aufgeführt, die enthalten sind

Beispiele: Vordefinierte Kurven

Zu den vordefinierten Gleichungen zählen alle in der folgenden Tabelle aufgeführten Elemente.

Katenoid		Einschaliges Hyperboloid   (Zweischalige Ausführungen bestehen aus separaten Hyperboloid-Flächen für das Ober- und Unterteil und können mit zwei Gleichungen mit umgekehrten Wertebereichen erstellt werden)
Helikoid		Paraboloid

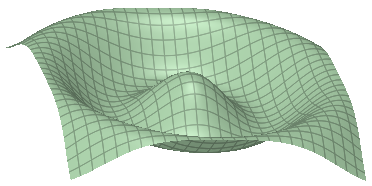

Hyperbolisches Paraboloid		Radialwelle
