Einfügen einer Achse

Jede beliebige AchseGerade LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten., um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". in der Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält. kann gestreckt werden, um sie für Drehungen oder Rotationen zur Verfügung zu stellen. Die Achse reicht etwas über die Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. des Raums, in dem sich die Konstruktion befindet, hinaus. Dieser Rand wird beibehalten und wird automatisch vergrößert oder verkleinert, wenn Objekte in der Konstruktion hinzugefügt, entfernt oder verschoben werden. Achsen sind nicht mit der Geometrie verknüpft, die zu ihrer Erstellung verwendet wurde (es sei denn, sie sind Verlängerungen existierender Achsen): Sie müssen explizit zum VerschiebenEin Werkzeug, mit dem Formen verschoben oder rotiert werden können. mit anderen Elementen ausgewählt werden.

Achse einfügen

1. Im Menü Erstellen auf der Registerkarte "Konstruktion" auf  Achse klicken.

2. Eine der folgenden Optionen auswählen:



   Auswählen:	Um eine Achse einzufügen, die:
   AxialflächeFlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". eines 3D-Objekts, durch die eine Achse verlängert wird. Die Achse wird angezeigt, wenn der Cursor über die Axialfläche bewegt wird.	die Achse der Fläche enthält
   Zwei nicht parallele Ebenen	sich an der Schnittlinie der theoretischen EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. befindet, die die beiden Flächen enthält
   Lineare Kante	die Kante enthält
   Zylinder und Tangentenebene	sich an der Schnittstelle von Zylinder und Ebene befindet
   Linie	die Linie enthält
   UrsprungsachseAchse durch den UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden..	entlang der Achse des Ursprungs verläuft
   Kreis oder BogenGekrümmte Linie mit konstantem Radius; Teil eines Kreises. Siehe "Kreisbogen", "3-PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll.-Bogen" und "Tangentialbogen".	den Mittelpunkt enthält und rechtwinklig zur Linie ist
   Punkte und eine Ebene	durch den Punkt und normal (rechtwinklig) zur Fläche verläuft
   Zwei Punkte	durch beide Punkte verläuft
   Drei Achsen	sich an dem Punkt befindet, an dem die Achse eines Zylinders zwischen den drei Achsen positioniert ist

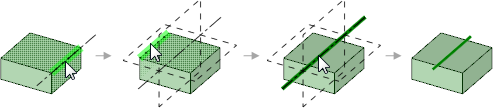

3. (Optional) Auf Linie erstellen klicken, um Bezugsobjekte auszuwählen, dann eine temporäre (gepunktete) Linie auswählen, um aus den möglichen Achsen die gewünschte Linie zu erstellen. Ausführliche Informationen zum Erstellen von temporären Linien siehe Einfügen temporärer Punkte, Achsen und Ebenen.





Achse durch den Mittelpunkt zwischen zwei Punkten einfügen

1. Auf der Registerkarte "Konstruktion" im Menü "Bearbeiten" auf klicken.

2. Die Alt-Taste und die Umschalttaste drücken und zwei Punkte auswählen, um zwei temporäre Achsen zu erstellen, die sich am Mittelpunkt schneiden.

3. Auf die temporäre Achse klicken.

4. Im Menü "Einfügen" auf der Registerkarte "Konstruktion" auf Achse klicken.

Beispiele

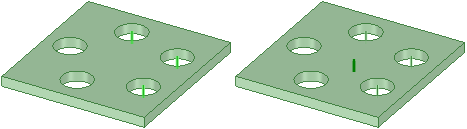

Erstellen einer Achse, indem die Achsen von drei Zylindern ausgewählt werden.
