Kombinieren

Mit dem Werkzeug "KombinierenEin Werkzeug, mit dem Formen getrennt oder zusammengefügt werden können." werden Objektkombinationen erstellt. Objekte können addiert (oder zusammengeführt) und voneinander subtrahiert (oder aufgespalten) werden. Diese Aktionen werden auch als boolesche Operationen bezeichnet.

WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. für das Werkzeug "Kombinieren" bleiben aktiviert, und sie werden mit einem doppelten Rahmen angezeigt, wenn auf sie geklickt wird. Die Werkzeughilfe bleibt ausgewählt, sodass die gleiche Aktion mehrmals ausgeführt werden kann, ohne die Strg-Taste gedrückt zu halten. Um die Aktivierung einer Werkzeughilfe aufzuheben, erneut darauf klicken, auf eine andere Werkzeughilfe klicken oder auf einen leeren BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente" angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. klicken.

Wenn ein Muster mit dem Werkzeug "Kombinieren" verwendet wird, wird das gesamte Muster zusammengeführt oder zum SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. des Ziels verwendet.

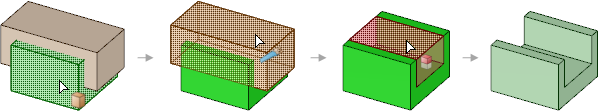

Volumenkörper und Oberflächen aufspalten

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "Baugruppe" auf der obersten Strukturebene enthält." im Menü "Schneiden" auf  Kombinieren klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche zum AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird als Schnittwerkzeug ausgewählt, um das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. zu schneiden. Siehe "Schnittobjekt". auswählen.

   Objekte zum Kombinieren können im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden. Bei Auswahl einer Komponente werden alle zugehörigen Objekte ausgewählt.

   Ein Objekt kann mit einer temporären Form aufgespalten werden.

   Ein gesperrter KörperEin Volumenkörper oder eine Oberfläche. kann mit dem Werkzeug "Kombinieren" als SchnittobjektWenn mit dem Werkzeug "Kombinieren" ein VolumenkörperObjekt, das ein Volumen umschließt. Eine Oberfläche wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. oder eine Oberfläche aufgespalten wird, entspricht das Schnittobjekt dem Volumenkörper oder der Oberfläche, mit dem bzw. der das Ziel geschnitten wird. Mit der Werkzeughilfe "Schneidendes ElementTerminus für alle Objekte in einer 2D-Skizze bzw. in einer 3D-Zeichnung. auswählen" kann das Schnittobjekt ausgewählt werden. verwendet werden, er kann jedoch nicht als Ziel verwendet werden. Siehe Sperren und Entsperren von Objekten.

3. (Optional) Die folgenden Optionen auswählen:

   • Nach Abschluss zusammenführen: Alle neu erstellten, angrenzenden Volumenkörper oder Oberflächen beim Schließen des Werkzeugs "Kombinieren" zusammenführen.

   • Kurven eindrücken: An Schnittkanten Kanten erstellen, statt Bereiche auszuwählen.

   • Schnittobjekt beibehalten: Die Schnittfläche in der Konstruktion beibehalten. Wenn diese Option nicht aktiviert ist, wird die Schnittoberfläche automatisch gelöscht, wenn sie ausgewählt wird.

   • Alle als Bereiche festlegen: Zielobjekt durch das Schnittobjekt und Schnittobjekt durch das Zielobjekt schneiden. Das Zielobjekt und das Schnittobjekt müssen vom gleichen Objekttyp sein.

4. Ein oder mehrere Objekte auswählen, die als Schnittobjekt verwendet werden sollen.

   Je nach der gewählten Option wird die Schnittfläche beibehalten oder gelöscht. Im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Struktur" werden die durch den Schnitt erzeugten Volumenkörper oder Oberflächen angezeigt.

   Den Mauszeiger über den erstellten Volumenkörper bewegen, um die durch den Schnitt erzeugten Bereiche anzuzeigen.

5. (Optional) Die zu löschenden Aufspaltbereiche auswählen.

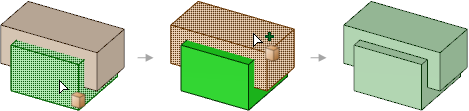

Volumenkörper und Oberflächen zusammenführen

1. Auf Kombinieren klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche auswählen.

   Objekte zum Kombinieren können im Strukturbaum ausgewählt werden. Bei Auswahl einer Komponente werden alle zugehörigen Objekte ausgewählt. Es können auch mit Auswahlboxen mehrere Volumenkörper oder Oberflächen ausgewählt werden, um sie in einem Vorgang zusammenzuführen.

   Volumenkörper können mit Volumenkörpern und Oberflächen mit Oberflächen zusammengeführt werden. Volumenkörper und Oberflächen können nur zusammengeführt werden, wenn die Oberflächen einen Bereich darstellen, der zum Volumenkörper hinzugefügt oder aus ihm herausgeschnitten werden kann.

3. Auf die Werkzeughilfe Zusammenzuführende Körper auswählen klicken oder die Strg-Taste drücken.

4. Die Volumenkörper bzw. Oberflächen auswählen, die mit dem Ziel zusammengeführt werden sollen.

Schnelle Methode

Die Strg-Taste gedrückt halten und die zu kombinierenden Volumenkörper oder Oberflächen auswählen und dann auf Kombinieren klicken, um sie zusammenzuführen.

3D-Kurven an den Schnittkanten zwischen Flächen erstellen

1. Auf Kombinieren klicken.

2. Den Zielvolumenkörper oder die Zieloberfläche auswählen.

Werkzeughilfen

Werkzeughilfen für das Werkzeug "Kombinieren" bleiben aktiviert, und sie werden mit einem doppelten Rahmen angezeigt, wenn auf sie geklickt wird. Die Werkzeughilfen bleiben ausgewählt, sodass die gleiche Aktion mehrmals ausgeführt werden kann, ohne die Strg-Taste gedrückt zu halten. Um die Aktivierung aufzuheben, erneut darauf klicken, auf eine andere Werkzeughilfe klicken oder auf einen leeren Bereich im Grafikfenster klicken.

Optionen

Im Rahmen des Werkzeugs "Kombinieren" stehen die folgenden Optionen zur Verfügung. Eine oder mehrere Optionen aus dem Fensterbereich "Optionen" auswählen oder mit der rechten Maustaste klicken und die Optionen aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.

• Volumenkörper erstellen: Volumenkörper werden nach Möglichkeiten an der Schnittkante von Zielobjekt und Schnittobjekt erstellt. Bei Auswahl dieser Option können folgende Vorgänge ausgeführt werden:
  • Nach Abschluss zusammenführen: Mit dieser Option können alle neu erstellten angrenzenden Volumenkörper oder Oberflächen beim Schließen des Werkzeugs "Kombinieren" zusammengeführt werden. Das Zusammenführen kann auch durch Klicken auf einen leeren Bereich im Grafikfenster abgeschlossen werden. Ausgeblendete Objekte werden nicht zusammengeführt. Dadurch ist es nach einem komplexen Ausschneidevorgang nicht mehr erforderlich, alle ausgeschnittenen Bereiche auszuwählen und anschließend manuell zusammenzuführen.
  • Schnittobjekt beibehalten: SpaceClaim geht davon aus, dass die Schnittobjekte nur zum Schneiden erstellt werden. Wenn die Schnittfläche in der Konstruktion beibehalten werden soll, diese Option aktivieren. Wenn diese Option nicht aktiviert ist, wird die Schnittoberfläche automatisch gelöscht, wenn sie ausgewählt wird. Das heißt, Schnittobjekte werden normalerweise "verbraucht", es sei denn, diese Option ist aktiviert. Beibehaltene Schnittobjekte können Oberflächen oder Volumenkörper sein, aber in jedem Fall können nur die Bereiche des Ziels entfernt werden.

    Beim Aufspalten von Oberflächen diese Option aktivieren, um zu verhindern, dass das Schnittobjekt durch das Zielobjekt gespalten wird.

    Wenn das Schnittobjekt gesperrt ist, wird diese Option automatisch ausgewählt.

  • Alle als Bereiche festlegen: Diese Option aktivieren, wenn das Zielobjekt durch das Schnittobjekt und das Schnittobjekt durch das Zielobjekt geschnitten werden soll. Das Ziel- und das Schnittobjekt müssen vom gleichen Typ sein, d. h., beide müssen Volumenkörper oder Oberflächen sein. Da mit dieser Option möglicherweise eine große Anzahl von Bereichen erstellt wird, empfiehlt es sich, diese Option zusammen mit der Option Nach Abschluss zusammenführen zu verwenden. Hierbei werden alle verbleibenden Bereiche schnell zusammengeführt, wenn die Verwendung von "Kombinieren" durch Klicken auf ein anderes Werkzeug oder durch Drücken der Eingabetaste beendet wird.

• Kurven erstellen: Diese Option auswählen, um 3D-Kurven an den Schnittkanten von Ziel- und Schnittobjekt zu erstellen. Die Kurven werden im aktiven Teil und nicht in dem Teil erstellt, zu dem der erste Körper gehört.

  • Kurven eindrücken: Mit dieser Option können an Schnittkanten Kanten erstellt werden, statt 3D-Kurven zu erstellen. Die Bereiche werden zum Löschen nicht als Vorschau angezeigt. Sobald ein Bereich zum Löschen ausgewählt wird, wird diese Option deaktiviert. Die Kanten werden am ersten ausgewählten Körper erstellt.

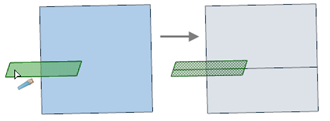

• Überschneidungen strecken: Diese Option auswählen, um die ÜberschneidungKanten an Stellen, an denen sich Volumenkörper untereinander oder mit Volumina schneiden, die durch das Schneiden von Volumenkörpern, Oberflächen und Komponenten in der Konstruktion entstanden sind; können mithilfe der Analysewerkzeuge angezeigt werden. von partiell überschneidenden Oberflächen zu strecken, sodass die zugrunde liegende Oberfläche gänzlich aufgespalten wird.



Beispiele

Mit "Kombinieren" können lagegleiche Oberflächen geschnitten oder zusammengeführt werden. (Der Schritt zum Löschen des Bereichs ist in der ersten Abbildung nicht dargestellt.)
