Entfernen von Rundungen

Mit dem Werkzeug FüllenMit dem Werkzeug "Füllen" können Formen vereinfacht ("bereinigt") werden, indem umliegende Flächen erweitert werden, um eine Auswahl aufzuheben. Der ausgewählte Bereich wird durch die umliegende Oberfläche bzw. den umliegenden Volumenkörper ausgefüllt (vervollständigt). aus dem Menü "Bearbeiten" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" auf der obersten Strukturebene enthält." können runde Flächen entfernt und überdeckt werden. Dies empfiehlt sich, wenn es nicht möglich ist, eine von runden Flächen umgebene Protrusion zu verschieben, weil die Rundungen zu einer komplexen oder schwierigen Geometrie führen. Das Werkzeug "Füllen" versucht, die Rundungen der ausgewählten Flächen zu entfernen und die nicht ausgewählten Flächen zu strecken. Mit dem Werkzeug "Füllen" kann auf eine Verrundungskette doppelgeklickt werden, um eine lange, durchgehende Kette von Rundungen zu entfernen.

Vor dem Start

• Die Erfolgswahrscheinlichkeit ist größer, wenn jeweils nur wenige Rundungen entfernt werden. Wenn häufig Rundungen entfernt werden, ist es eventuell hilfreich, sich in den Tutorials oder dem Technischen Support von SpaceClaim online unter SpaceClaim.com über fortgeschrittene Verfahren zum Entfernen von Rundungen zu informieren.
• Das Modell genau aus verschiedenen Winkeln und Zoomebenen untersuchen, um die Bereiche der zu entfernenden Rundungen bestmöglich zu bestimmen. Jeder BereichWenn mithilfe der Skizzierwerkzeuge Formen in 2D skizziert werden, entstehen durch geschlossene und sich schneidende Linien Bereiche. Diese Bereiche werden zu Volumenkörpern und Linien werden zu Kanten, wenn die Skizze mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." in 3D gezogen wird. eines Modell ist einzigartig, daher sind für die verschiedenen Bereiche möglicherweise verschiedene Herangehensweisen zum Entfernen von Rundungen erforderlich.
• Um eine genaue und vollständige Entfernung der Rundungen sicherzustellen, die Rundungen in umgekehrter Reihenfolge der Erstellung entfernen, wie im nachfolgenden Beispiel eines Modells mit farbigen Rundungen veranschaulicht:

Rundungen oder Fasen füllen

1. Auf die Werkzeughilfe Auswählen klicken.

2. Die RundungGerundete EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) am Schnittpunkt von zwei Linien oder Kanten. Als Rundung werden äußere Ecken bezeichnet; Innere Ecken werden als Verrundung bezeichnet. Rundungen und Verrundungen werden beide als Rundungen bezeichnet. Siehe "Verrundung", "Rundung mit konstantem Radius", "Rundung mit variablem Radius". oder FaseGeneigte Ecke zwischen zwei Kanten, die mit dem Werkzeug "Ziehen" erstellt wurden; Abwinklung mit gleichem Abtrag; Fase; Abfasung. auswählen.

3. Auf das Werkzeug "Füllen"  klicken oder F drücken, um die Rundung zu füllen und bei Bedarf Überdeckungen zu erzeugen.

   Bei jedem Füllvorgang einer Rundung wird im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "LayerGruppierungsmechanismus für visuelle Merkmale wie Sichtbarkeit und Farbe. Objekte können zum Organisieren der Zeichnung auf Layern gruppiert werden. Layer sind besonders hilfreich, wenn Beschriftungsebenen ein- oder ausgeblendet werden sollen.", "Auswahl", "GruppenGruppen von Objekten, die auf der Registerkarte "Gruppen" angezeigt werden. Gruppen können aus beliebigen ausgewählten Objekten erstellt werden. Informationen wie Auswahl, Alt+Auswahl sowie zu Verschiebeankern, Achsen und Linearbemaßung werden zusammen mit der Gruppe gespeichert.", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Gruppen" eine RundungsgruppeGruppierung, die bei jedem Füllvorgang einer Rundung erstellt wird. Eine Gruppe von Rundungen kann wieder angefügt werden, solange ein Teil der ursprünglichen Kanten (oder Flächen, die an die Kanten angrenzen) noch in der Konstruktion vorhanden ist. Siehe "Gruppe". erstellt.

   Alle in SpaceClaim erstellten Rundungen können gefüllt werden, sogar Rundungen, durch die eine zugrunde liegende FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". entfernt wird, bis die Rundung durch eine andere Aktion geändert wird.

Runde Fläche entfernen

1. Die gerundete Fläche auswählen.

2. Auf das Werkzeug "Füllen"  klicken oder F drücken.

   Wenn durch Entfernen einer Fläche ein ungültiger VolumenkörperObjekt, das ein Volumen umschließt. Eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". wird zu einem Volumenkörper, wenn diese ein Volumen umschließt. entsteht, wird der Volumenkörper in eine Oberfläche umgewandelt.

   Wenn eine runde Fläche nur schwer entfernt werden kann, die Alt-Taste drücken und mit dem Werkzeug "Füllen" auf die Fläche klicken, oder das Werkzeug Ersetzen verwenden.

Bedecken mehrerer runder Flächen

Wenn mit dem Werkzeug "Füllen" mehrere ausgewählte runde Flächen entfernt werden, erfolgt dies in einer bestimmten Reihenfolge. Sie können also durch Klicken mit der rechten Maustaste auf jede Gruppe und Auswählen von VerrundungAbgerundete Ecke am Schnittpunkt von zwei Linien oder Kanten; konkave Schnittlinie zweier Oberflächen. Als Verrundung werden innenliegende Ecken bezeichnet; äußere Ecken werden als Rundung bezeichnet. Verrundungen können mit dem Werkzeug "Verrundete Ecke erstellen" oder durch Auswählen der Option "Verrundung" (Rundung mit konstantem Radius) aus den Ziehoptionen gezeichnet werden. Siehe "Rundung". erneut anfügen in umgekehrter Reihenfolge wiederhergestellt werden.

In den meisten Fällen können alle runden Flächen ausgewählt und dann mit dem Werkzeug "Füllen" entfernt und überdeckt werden. In manchen Fällen ist dies jedoch nicht möglich. In diesem Fall eine Rundung auswählen und füllen. Wenn das funktioniert, den Schritt rückgängig machen und dann diese Rundung sowie die nächste auswählen. Auch diesen Schritt rückgängig machen. Der Auswahl fortschreitend weitere Rundungen hinzufügen und dann versuchen, diese zu füllen, bis das Füllen fehlschlägt. So kann die Rundung ermittelt werden, die das Problem verursacht. Dann alle Rundungen füllen, die erfolgreich gefüllt werden konnten. Schließlich den Vorgang in der anderen Richtung der Rundungstangentenkette wiederholen. Wenn alle Rundungen mit Ausnahme derjenigen, die das Problem verursachen, gefüllt sind, jeweils eine der problematischen Rundungen und deren beide Nachbarn auswählen. Dann auf "Füllen" klicken. Dieser Vorgang besitzt mehr Optionen zum Erweitern benachbarter Kanten für das SchneidenEin Werkzeug zum Aufspalten von Volumenkörpern und Flächen. und Überziehen.

Wenn Probleme beim Füllen einer Kette von runden Flächen auftreten, die runden Flächen erst aufspalten, dann die neu erstellten Flächen füllen und anschließend die verbleibenden runden Flächen füllen.

Beispiele

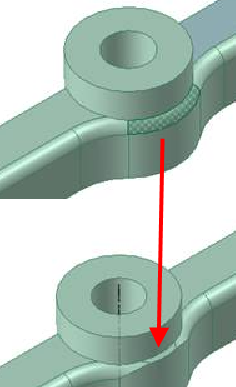

Schwierig zu entfernende Rundung, die vor dem Entfernen ersetzt wurde

Füllen einer verrundeten Ecke, die in einer importierten Konstruktion als Oberfläche/Oberfläche-Rundung erstellt wurde

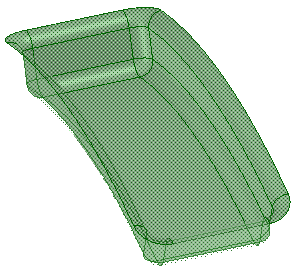

Füllen einer importierten Form, die durch Oberflächenrundungen begrenzt wird

Füllen einer Kette von verrundeten Kanten: ursprüngliche zu füllende Kette, Kette nach dem AufspaltenMit dem Werkzeug "Kombinieren" können Volumenkörper und Oberflächen aufgespalten werden. Ein Volumenkörper oder eine Oberfläche wird als Schnittwerkzeug ausgewählt, um das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. zu schneiden. Siehe "Schnittobjekt". runder Flächen und gefüllte Kette

Wenn eine Rundung nicht entfernt werden kann, wird eine Stopp-Fläche hinzugefügt, und das Entfernen der Rundungen wird unterbrochen (eine Stopp-Fläche ist eine Bedeckungsfläche oder Öffnungsfläche).

Eine Kette von runden Flächen kann gefüllt werden, wenn nur an einem Ende der Kette eine Stopp-Fläche vorhanden ist.

Rundungen mithilfe anderer Werkzeuge entfernen

Werkzeug "Ersetzen"

Optional kann beim Entfernen von Rundungen auch das Werkzeug Ersetzen aus dem Menü "Bearbeiten" auf der Registerkarte "Konstruktion" zum Ersetzen einer Fläche durch eine andere verwendet werden. Es können mehrere Flächen durch eine einzelne Fläche, eine einzelne Fläche durch mehrere Flächen oder mehrere Flächen durch mehrere andere Flächen ersetzt werden.

Vollständige Rundung durch eine Fläche ersetzt

Ablauf beim Entfernen einer Rundung mit einer Fläche

Werkzeug "Kugel"

• Eine weitere Möglichkeit ist das Werkzeug Kugel aus dem Menü "Einfügen" auf der Registerkarte "Konstruktion". Mit diesem Werkzeug kann eine runde Kugel erstellt und an schwierigen Geometrienähten platziert werden. Sobald die Kugel platziert wurde, kann mithilfe der Kugel die Naht aufgespalten werden, um die Rundung zu entfernen. In einigen Fällen sollte eine Kette aus zwei oder mehr Kugeln erstellt werden, um beim Entfernen größerer oder komplexerer Rundungsbereiche zu helfen.
• Um Probleme beim Entfernen von Kugeln zu vermeiden, empfiehlt es sich, die Kugeln sofort nach dem Entfernen der Rundungen an beiden Seiten einer Kugel oder Kugelkette zu füllen.

Eine Rundung mit dem Werkzeug "Kugel" aufspalten und teilweise entfernen
