Umwandeln einer Konstruktion in Blech

Mit dem Werkzeug "Umwandeln" im Menü "Importieren" auf der Registerkarte "Blech" können vorhandene Konstruktionen in SpaceClaim in Blech umgewandelt werden. Die Umwandlung kann erforderlich sein, wenn reguläre Geometrien importiert oder ein Teil in eine andere KomponenteObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. in einer Konstruktion, einschließlich der Komponente auf der obersten Strukturebene der Konstruktion. Jede Komponente besteht aus einer beliebigen Anzahl von Objekten, z. B. Volumenkörper und Oberflächen, und kann Subkomponenten umfassen. Eine Komponente kann als Teil betrachtet werden. Komponenten können in getrennten Dateien gespeichert werden. Eine externe Komponente ist eine andere Konstruktion, die als Komponente in die Konstruktion eingefügt wird. Durch Festlegen der Komponente als "intern" wird verhindert, dass an der externen Komponentendatei Änderungen vorgenommen werden. Externe Komponenten können auch durch Speichern der betreffenden Komponente als separate Datei erstellt werden. Siehe "Lightweight-Komponenten", "BaugruppeHierarchie von Komponenten und Unterkomponenten, die in einer Konstruktion in Beziehung zueinander stehen, wie im Strukturbaum dargestellt. Bei der Fertigung eine Einheit, die aus gefertigten Teilen zusammengesetzt ist. Siehe "Werkzeug 'Baugruppe'", "Komponente"" verschoben wurde.

Wenn auf das Werkzeug "Umwandeln" geklickt und ein Oberflächenkörper einer Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält. ausgewählt wird, nimmt die Stärke des Oberflächenkörpers unmittelbar zu, und er wird zu einem Blechkörper mit Standardblechstärke. Dank dieser Optimierung muss eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., die vor der Umwandlung der Konstruktion in Blech skizziert wurde, nicht mehr erneut erstellt werden. Formen, Absetzkanten, Umschläge usw. können nach dem Umwandeln mit dem Werkzeug Identifizieren identifiziert werden.

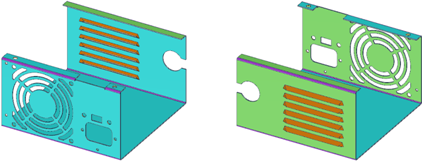

Wandungen, Biegungen, Nähte (nur erstellte Nähte mit Standardgröße, keine importierten Nähte) und Formen aus Blech werden anhand der Farbe identifiziert: Flächen sind blau, Nähte violett, Formen orange, partielle Biegungen gelb und Kanten von Endflächen, die nicht rechtwinklig sind, rot. Die Identifizierung ist wichtig, da sie beim Abwickeln des Teils das Geraderichten oder Verflachen des Elements ermöglicht.

Das Tutorial zum Umwandeln eines Volumenkörpers in ein Blechteil enthält ein praktisches Beispiel mit zusätzlichen Schritten, die beim Umwandeln eines Teils eventuell ausgeführt werden müssen, z. B. das Hinzufügen von Freistichen und Nähten.

Volumenkörper in Blech umwandeln

1. Auf der Registerkarte "Blech" im Menü "Importieren" auf  Umwandeln klicken.

   Die Werkzeughilfe KörperEin Volumenkörper oder eine Oberfläche. auswählen ist standardmäßig aktiviert.

2. Den umzuwandelnden Körper auswählen.

   Die Strg-Taste drücken und klicken, um mehrere Körper auszuwählen.

   Wandungen, Biegungen und Nähte (nur aus Blech erstellte Nähte mit Standardgröße, keine importierten Nähte) werden automatisch erkannt und anhand der Farbe identifiziert. Flächen, deren Abstand voneinander nicht mindestens die Standardstärke beträgt, werden nicht hervorgehoben. Kanten, die in Rot angezeigt werden, weisen auf Endflächen hin, die nicht rechtwinklig sind, wie in der folgenden Abbildung veranschaulicht.







3. Auf die Werkzeughilfe Objekte zuweisen klicken.

4. Harte Kanten in Nähte umwandeln:

   1. Auf der Registerkarte "Blech" im Menü "Erstellen" eine Option aus dem Werkzeug Naht auswählen:

   2. Die harten Kanten auswählen, die in den aktuellen Nahttyp umgewandelt werden sollen.

      Auf eine rote Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte LinieEine gerade Linie, ein Bogen oder eine Freiformkurve, die im Skizziermodus bzw. auf einer Layoutebene gezeichnet wurde. Linien haben eine Länge, jedoch keinen Flächeninhalt. Wenn eine Skizze mit dem Werkzeug "Ziehen" in 3D gezogen wird, werden Linien zu Kanten. wird zu einer Kante, wenn die Skizze in 3D gezogen wird. klicken, um eine Naht zu erstellen oder eine Fläche rechtwinklig zu setzen. Die Kante, auf die geklickt wird, um eine Fläche rechtwinklig zu setzen, bestimmt die endgültige Länge der Blechwandung.

Beim Umwandeln in Blech werden Flächen mit Problemen mit Fehlermeldungen im Status-Protokoll identifiziert. Wenn auf eine Meldung geklickt wird, wird das Problem durch rotes Blinken hervorgehoben. Im unten aufgeführten Beispiel ist die Meldung ausgewählt und das Problem in der oberen linken EckeSiehe "Verrundung" (innere Ecke) oder "Rundung" (äußere Ecke) des Bildes ganz links hervorgehoben. Eine detaillierte AnsichtAusrichtungseinstellungen, die auf die Konstruktion angewendet werden können, darunter der Drehwinkel, Verschiebungen und Zoomfaktor. Diese Einstellungen können einzeln vorgenommen werden, oder es kann eine der folgenden vorkonfigurierten Ansichten verwendet werden: "Trimetrisch", "Isometrisch", "Oben", "Unten", "Vorne", "Hinten", "Rechts", "Links". Es ist auch möglich, "Ansicht bestimmen" auszuwählen und auf eine Fläche zu klicken, um diese in der Draufsicht anzuzeigen. der problematischen Geometrie wird unten im Bild ganz rechts gezeigt.

Beispiel

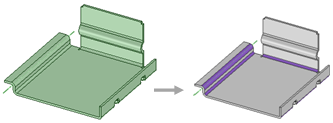

Eine Konstruktion mit automatisch erkannten Biegungen in Blech konvertieren.

Werkzeughilfen

Die folgenden WerkzeughilfenFunktionen, die für das ausgewählte Werkzeug spezifisch sind. werden helfen, Sie durch das Verfahren zu führen. Die Registerkarte-Taste verwenden, um durch die Registerkarten zu navigieren. Sobald sich die Werkzeughilfe umschaltet, kann sich der Cursor ändern, um die aktive Hilfe widerzuspiegeln.
