Topologie partagée dans ANSYS

SpaceClaim peut partager la topologie (connexions de faces, d'arêtes et de sommets) entre les corps adjacents ou sécants dans les conceptions transférées vers ANSYS.

La topologie partagée est la seule manière d'obtenir un maillage conforme où les corps se croisent et de s'assurer que le maillage au niveau de l'intersection des corps est parfait.

La topologie partagée s'applique également aux volumes et aux corps surfaciques qui sont totalement compris dans d'autres volumes ou corps surfaciques. Cette situation est courante dans les analyses faisant appel à l'écoulement fluide.

Les paramètres de la topologie partagée sont :

• Aucun (par défaut) Aucune incidence sur la géométrie pendant le transfert vers ANSYS/Workbench
• Fusionner est uniquement prévu pour les chicanes utilisées dans l’analyse CFD :
  • il fusionne des surfaces qui sont entièrement incorporées dans un solide. Les arêtes de surface se trouvant sur le solide sont valides. Les surfaces qui intersectent le solide ne sont pas valides et doivent être rognées avant d’exécuter Topologie partagée.
• Partager imprime et fusionne tous les corps des composants et transfère le résultat à ANSYS, comme pièce à corps multiples.
• Grouper regroupe tous les corps d'un composant dans une pièce à corps multiples, mais ne fusionne PAS ou ne partage pas des faces ou des arêtes des corps entre eux.

Pour créer un groupe de pièces partageant une topologie

1. Créer un composant dont le paramètre par défaut est Aucun, ce qui revient à traiter des parties à corps multiple comme un sous-ensemble de parties indépendantes (c.-à-d. pas de partage).
2. Définir les propriétés de la topologie partagée sur Fusionnée, Partagée ou Groupée dans le volet de propriétés du composant.
3. Placez dans ce composant l'ensemble des solides, surfaces, profilés ou composants dont vous souhaitez partager la topologie.

Sous ANSYS 15.0 et les versions ultérieures, la topologie partagée définie sur Fusionnée s'applique aux cas suivants :

• CorpsSolide ou surface. adjacents (identique à Shared [Partagée])
• Corps surfaciques sécants (identique à Shared [Partagée])
• Volumes totalement compris dans d'autres volumes. Par exemple, le solide A est totalement compris dans le solide B, qui est lui-même totalement compris dans le solide C. Le solide A partagera la topologie du solide B et le solide B partagera la topologie du solide C.
• Corps surfaciques totalement compris dans d'autres volumes. Par exemple, la surface A est totalement comprise dans le solide B, qui est lui-même totalement compris dans le solide C. La surface A partagera la topologie du solide B et le solide B partagera la topologie du solide C.
• Toute combinaison des quatre cas ci-dessus.
• Non prise en charge : cas dans lesquels l'intersection entre les volumes est partielle ou les surfaces sont prolongées en dehors des volumes.

Sous ANSYS 17.0 et les versions ultérieures, la topologie partagée définie sur Groupée a pour effet de grouper tous les corps d'un composant dans une partie à corps multiple dans ANSYS/Workbench. Ce paramètre NE fusionne pas et ne partage pas des faces et des arêtes des corps ensemble.

• Pour les bases de données traditionnelles, l'option AUCUN correspond à Grouper dans la version la plus récente.

Les profilés qui sont dans le même composant et ont les mêmes propriétés (p. ex. CoupeModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment. de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes., Ancrage, MatièrePropriété que vous pouvez associer à un objet, composée du nom et des attributs de la matière (par exemple, la densité et la résistance à la traction).), sont transférés à Workbench comme suit, si Topologie partagée est définie sur Fusionner, Partager ou Grouper :

• Les orientations des profilés connectés peuvent être différentes (p. ex. pivoté les unes par rapport aux autres) tant que TOUTES les autres propriétés de coupe correspondent.
• Les profilés connectés de bout-en-bout sont un corps avec plusieurs arêtes.

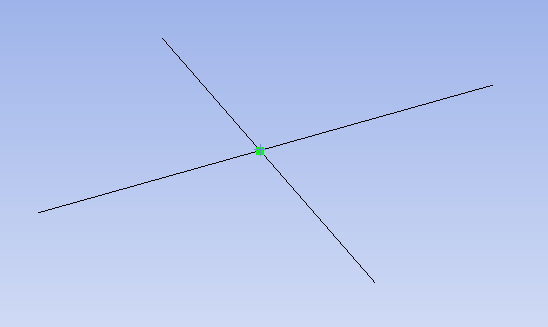

• Les profilés des intersections « T » et « X » sont des corps uniques, mais les intersections créent des arêtes supplémentaires dans chaque corps. L’exemple ci-dessous représente deux corps avec quatre arêtes.

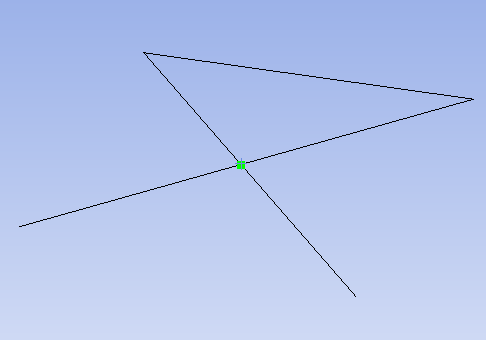

• Les profilés connectés qui s’intersectent représentent un corps unique, mais les intersections créent des arêtes supplémentaires dans le corps. L'exemple ci-dessous représente un seul corps avec cinq arêtes.



ANSYS 13.0 à 15.0

• Si la propriété Topologie partagée d'un composant est définie sur Shared (Partagée), ou sur Merged (Fusionnée) dans ANSYS 15.0 et 16.0, ce composant et tous les composants sous-celui-ci forment un groupe de partage.
• La propriété Topologie partagée des composants inférieurs dans la structure étant ignorée, vous ne pouvez pas les utiliser pour créer des exceptions au partage.
  • Par exemple, si vous définissez Topologie partagée sur Vrai pour le composant racine, l'ensemble du modèle devient un seul groupe de partage.
• Le nom du nœud de composant correspond au nom du composant à partir duquel le partage récursif démarre.
• Les corps situés sous ce nœud sont répertoriés avec les noms de chemins d'accès complets traversant l'assemblage, par exemple Sous assemblage Essieu (avant)\Roue (gauche)\Solide, à l'aide des noms de composants entre parenthèses le cas échéant.
• Plusieurs groupes de partage peuvent exister, mais un corps ne peut appartenir qu'à un seul groupe.

Reportez-vous au tutoriel Topologie partagée pour acquérir une expérience pratique de la topologie partagée. Pour plus d'informations sur la manière dont ANSYS traite les pièces à corps multiples et la topologie partagée, consultez l'aide en ligne d'ANSYS.

Pour définir la topologie partagée dans ANSYS

Placez les corps n'importe où sous un composant dont la propriété Topologie partagée est définie sur Shared (Partagée), ou sur Merged (Fusionnée) dans ANSYS 15.0 et 16.0, y compris un sous-assemblage (indépendamment de la propriété Topologie partagée de celui-ci).

Cette propriété est disponible dans le volet Propriétés lorsque vous sélectionnez un ou plusieurs composants dans la structure arborescente.

La propriété Topologie partagée du Composant parentComposantObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. d'une conception, y compris le composant de conception de niveau supérieur. Chaque composant est un nombre d'objets, tels que des solides et des surfaces, et peut contenir des sous-composants. Considérez un composant comme une « pièce ». Les composants peuvent être enregistrés dans un fichier distinct. Un composant externe est une autre conception insérée comme composant de votre conception. Rendre le composant interne évite que des modifications soient apportées au fichier du composant externe. Vous pouvez également créer un composant externe en enregistrant un composant dans un fichier distinct. Voir Composants légers, Assemblage dont les autres composants dépendent. Par exemple, dans un bloc avec un alésage, le bloc est le parent et l'alésage l'enfant. étant définie sur Vrai, les solides situés à l'intérieur de la zone estompée sont partagés.

Pour empêcher la topologie partagée pour ANSYS

Placez les solides dans un composant dont la propriété Topologie partagée, ainsi que celle des composants parents, est définie sur Aucune.

Exemples

ANSYS maille deux blocs avec la topologie partagée. Le bloc bleu intègre une nouvelle face marquée qui sera partagée entre les blocs vert et bleu. Remarquez l'alignement des nœuds du maillage en bas du bloc plus petit.

ANSYS crée des maillages distincts pour les deux pièces car celles-ci se trouvent dans des composants différents et la propriété Topologie partagée de la pièce racine est définie sur Aucune.

Le maillage de la topologie partagée est différent de celui de la géométrie fusionnée. Ici, les boîtes sont fusionnées et le maillage est différent de celui des deux corps avec la topologie partagée.
