Aligner des objets

L'outil Aligner s'active si un modèle est chargé. Il aligne deux points, lignes, plans, origines ou une combinaison de ces éléments. Si vous sélectionnez une face cylindrique ou conique, l'axe est aligné. Si vous sélectionnez une face sphérique, le point central est aligné. Vous pouvez définir une condition d'assemblage de l'articulation sphérique à l'aide de l'outil Aligner en sélectionnant la face de la sphère puis celle de la douille. La sphère pivote à l'intérieur de la douille quel que soit l'emplacement de la poignée de déplacement sur la pièce en forme de sphère.

Pour obtenir la description de toutes les contraintes d'assemblage, reportez-vous à la rubrique imprimable Graphique de référence des contraintes d'assemblage.

Cliquez pour répéter

Vous pouvez utiliser l'outil Aligner pour déplacer des objets sans attribuer de conditions d'assemblage. Si les objets appartiennent à différents composants, décochez Créer des conditions dans le volet Options d'assemblage avant le déplacement.

Pour aligner des objets

1. Cliquez sur Aligner dans le groupe AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, ComposantObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. d'une conception, y compris le composant de conception de niveau supérieur. Chaque composant est un nombre d'objets, tels que des solides et des surfaces, et peut contenir des sous-composants. Considérez un composant comme une « pièce ». Les composants peuvent être enregistrés dans un fichier distinct. Un composant externe est une autre conception insérée comme composant de votre conception. Rendre le composant interne évite que des modifications soient apportées au fichier du composant externe. Vous pouvez également créer un composant externe en enregistrant un composant dans un fichier distinct. Voir Composants légers, Assemblage de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

   Le guide d'outil Aligner est activé par défaut.

2. Sélectionnez l'arête ou la face du composant que vous souhaitez déplacer.

   Vous pouvez cliquer en appuyant simultanément sur Ctrl pour sélectionner plusieurs objets.

   Le guide d'outil RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. est activé.

3. Sélectionnez l'arête ou la face du composant que vous ne souhaitez pas déplacer.

   Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancée Animer le tirage complet.

   La contrainte est ajoutée aux composants dans la structure arborescente.

Aller plus vite

Utilisez l'outil Sélectionner pour cliquer sur le composant à déplacer, puis cliquez sur le composant que vous ne souhaitez pas déplacer en appuyant simultanément sur Ctrl. Cliquez ensuite sur Aligner dans le groupe Assemblage de l'onglet Conception.

Pour inverser le sens d'une condition d'alignement

Cliquez avec le bouton droit sur une condition d'alignement dans la structure arborescente et sélectionnez Inverser le sens pour aligner les composants sur le côté opposé du plan d'alignement.

Vous pouvez également remplacer la valeur Inversé par Vrai ou Faux dans la section Condition d'assemblage du volet Propriétés.

Pour définir une distance de décalage pour une condition d'alignement

1. Sélectionnez la condition d'alignement dans la structure arborescente.

2. Modifiez la valeur d'angle dans la propriété DécalageDistance de déplacement ou de copie d'une arête, d'un segment ou d'une courbe. dans le volet Propriétés.

Pour aligner des objets sans condition d'assemblage

1. Cliquez sur Aligner dans le groupe Assemblage de l'onglet Conception.

   Le guide d'outil Aligner est activé par défaut.

2. Décochez Créer des conditions dans le volet Options.

3. Sélectionnez l'arête ou la face de l'objet que vous souhaitez déplacer.

   Cliquez en appuyant sur Ctrl pour sélectionner plusieurs objets.

   Le guide d'outil Référence est activé.

4. Sélectionnez l'arête ou la face de l'objet que vous ne souhaitez pas déplacer.

   Les composants s'alignent. Vous pouvez contrôler l'animation de l'alignement à l'aide de l'option SpaceClaim avancée Animer le tirage complet.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Exemples

Cliquer sur la condition d'assemblage Aligner dans la structure arborescente met les faces en surbrillance.

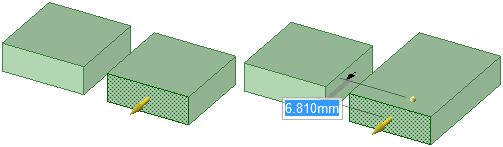

TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. une seule face de la paire alignée modifie l'un des objets et déplace l'autre.

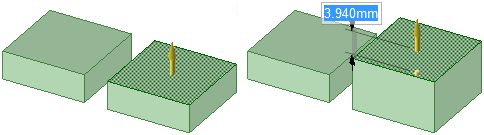

Tirer une face adjacente n'a aucun effet sur la paire alignée.

Définir un logement de rotule à l'aide de l'outil Aligner.
