Copier des arêtes ou des faces

Vous pouvez copier des arêtes et des faces en sélectionnant l'option ExtruderTirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. une face le long de ses arêtes. Les arêtes se prolongent pour lier la face extrudée, créant une nouvelle section définie par les arêtes. arête de l'outil Tirer. Vous pouvez également copier des arêtes et des faces grâce à l'outil Déplacer.

Lors de la copie ou du collage de l'arête d'une surface comme courbe ou ligne, les lignes sont placées sur le calque actif et restent sélectionnées jusqu'à ce que vous effaciez la sélection. Cette fonctionnalité est utile si vous avez besoin de références pour recréer une surface.

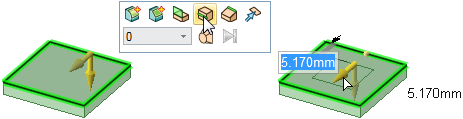

Copier une ou plusieurs arêtes

1. Cliquez sur Tirer dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'arête ou les arêtes que vous souhaitez copier. Double-cliquez pour sélectionner une chaîne d'arêtes.

3. Sélectionnez l'option Copier l'arête dans le volet Options ou dans la mini barre d'outils.

   Vous pouvez également appuyer sur Ctrl tout en faisant glisser lorsque les options Faire pivoter l'arête ou Extruder arête sont sélectionnées pour copier l'arête.

   La flèche Tirer change pour signaler les deux directions dans lesquelles vous pouvez créer des copies de l'arête. Une flèche est mise en surbrillance pour montrer la direction primaire.

4. Si la flèche pointant vers la direction vers laquelle vous souhaitez copier l'arête n'apparaît pas en surbrillance, cliquez dessus ou appuyez sur Tab pour modifier la direction.

5. Cliquez et faites glisser l'arête dans la direction de la flèche Tirer.

   Pendant le tirage, la distance entre l'arête copiée et la nouvelle arête s'affiche. Lorsque vous créez une arête externe, une surface est créée entre l'arête copiée et la nouvelle arête.

Appuyez sur Ctrl et faites glisser pour copier la face sélectionnée.

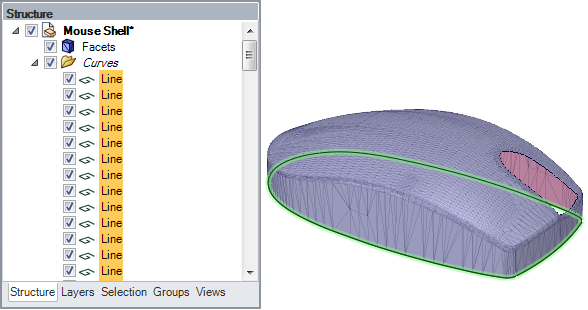

Copier les arêtes de maillage

Lorsque vous copiez et collez des arêtes de maillages, vous obtenez une polyligne.

Exemples

Copier des arêtes pour créer de nouvelles arêtes sur une face

Lorsque vous copiez une arête, celle-ci s'ajuste à la géométrie du solide

Copier une face arrondie
