Déplacer



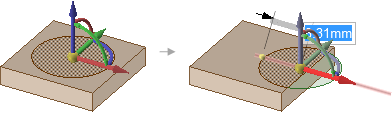

Utilisez l'outil DéplacerClosed pour déplacer tout objet en 2D ou 3D, y compris des vues de la feuille de mise en plan. Le comportement de l'outil Déplacer dépend de l'objet sélectionné.

Lorsque vous déplacez un composant assemblé à l'aide de contraintes d'assemblage, la poignée de déplacement est positionnée au niveau de la contrainte et les axes contraints sont désactivés. Si les contraintes d'assemblage autorisent uniquement les mouvements dans une seule direction, celle-ci est sélectionnée automatiquement. Par exemple, si vous déplacez un composant avec une contrainte d'assemblage Centrer les axes, la poignée de déplacement est positionnée sur l'axe et vous pouvez uniquement déplacer le composant dans les directions avec lesquelles les axes seront alignés.



Si la poignée de déplacement semble désactivée, vérifiez la structure arborescente pour déterminer si une condition d'assemblage existe pour le composant que vous tentez de déplacer.



Les relations induites de décalage,, de symétrie et de coaxialité affectent également le déplacement.



Si vous accédez à l'onglet ConceptionClosed alors que des fonctions de tôle sont sélectionnées, l'outil Déplacer fonctionnera de la même façon que dans l'onglet Tôle. Pour revenir au fonctionnement classique, effectuez un clic droit sur la pièce de tôle dans la structure arborescente et sélectionnez Suspendre la tôle dans le menu contextuel.

Pour déplacer des objets

  1. Cliquez sur Déplacer dans le groupe Edition de l’onglet Conception.

  2. Sélectionnez le ou les objets que vous souhaitez déplacer.

  3. Sélectionnez les options suivantes :

  4. Cliquez sur un axe et faites glisser suivant cette direction pour déplacer l'objet sélectionné.

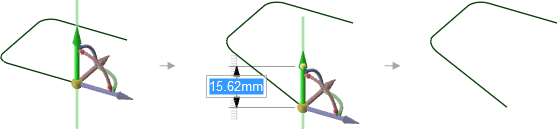

    La ligne s'étend à partir de l'axe de la poignée de déplacement pour indiquer la direction sélectionnée pour le mouvement.

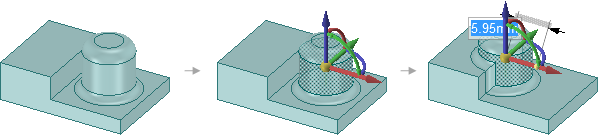

    Si le déplacement échoue, la poignée de déplacement est repositionnée au dernier emplacement et selon la dernière orientation valides. Si vous essayez de déplacer une protrusion entourée de faces arrondies, il se peut que vous ayez besoin de combler les arrondis.

  5. Vous pouvez également sélectionner un plan entre les poignées de déplacement en maintenant la touche Alt enfoncée pour appeler le mouvement libre dans le plan. Placez l'outil Déplacer sur n'importe quel objet déplaçable, puis appuyez sur la touche Alt. Des plans de quarts de cercle apparaissent entre les poignées de déplacement. Le fait d'en sélectionner un fait passer le curseur en mode de déplacement libre, ce qui vous permet de vous déplacer librement dans le plan. Sélectionnez une poignée de déplacement pour désactiver le déplacement libre.

Il n'est pas nécessaire de placer le pointeur sur l'axe pour déplacer l'objet sélectionné. En fait, le déplacement peut être plus facile à  contrôler si le glissement se fait à  une certaine distance de l'entité et de la poignée de déplacement.



ClosedExemples
ClosedPour déplacer par rapport à d'autres objets
ClosedPour modifier l'emplacement d'ancrage de la poignée de déplacement
ClosedPour modifier la direction ou la trajectoire du déplacement

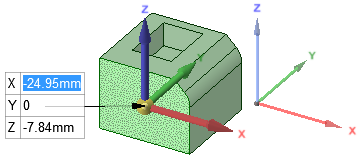

ClosedPour coter un déplacement
ClosedPour copier un objet à l'aide de l'outil Déplacer

Guides d'outil

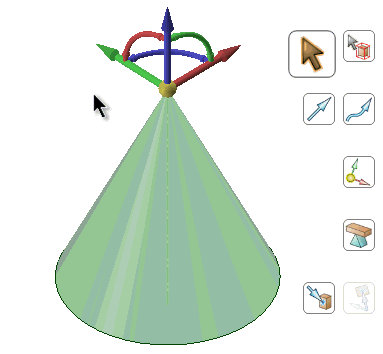

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.



Le guide d'outil Sélectionner est activé par défaut. Lorsque ce guide d'outil est actif, vous pouvez sélectionner des faces, surfaces, solides ou composants depuis l'outil Déplacer.

Cliquez sur un objet avec le guide d'outil Sélectionner un composant pour sélectionner le solide auquel l'objet appartient. Si le solide est le seul objet d'un composant, ce dernier est sélectionné.

Sélectionnez un point, un sommet, une ligne, un axe, un plan ou une face plane avec le guide d'outil Direction de déplacement pour orienter la poignée de déplacement et établir la direction initiale du déplacement. (L'objet ne se déplacera que si vous le faites glisser.)

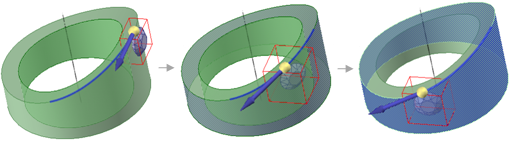

Sélectionnez un ensemble de lignes ou d'arêtes avec le guide d'outil Déplacer le long de la trajectoire pour déplacer les objets sélectionnés le long de cette trajectoire. Pour des résultats optimaux, effectuez cette action par petits incréments. Si l'objet à déplacer est une protrusion, elle sera détachée puis rattachée à son nouvel emplacement. Lorsque vous déplacez une protrusion le long d'une trajectoire, les arrondis sont automatiquement supprimés. Appuyez sur Ctrl+Alt tout en cliquant sur une face pour contrôler l'orientation de l'objet déplacé ou répété.

Sélectionnez un objet, puis utilisez le guide d'outil Ancrage pour sélectionner une face, une arête ou un sommet qui servira à ancrer le déplacement. Vous pouvez ancrer la poignée de déplacement à un objet temporaire tel que l'intersection entre deux axes en appuyant simultanément sur Alt et Maj et en cliquant sur les deux objets.

Sélectionnez un objet et utilisez ensuite le guide d'outil PivotClosed autour duquel déplacer d'autres objets. Sélectionnez un membre de répétition à ancrer ou sélectionnez un composant pour exploser un assemblage. Reportez-vous à la rubrique Déplacer à l'aide du guide d'outil Pivot.

L'outil de déplacement radial atour d'un axe vous permet de sélectionner l'axe autour duquel vous souhaitez déplacer radialement les objets sélectionnés. Une fois l'axe sélectionné, la poignée de déplacement se réoriente de façon à présenter un axe parallèle à l'axe de déplacement et un axe orienté dans la direction radiale.

Une fois l'objet à déplacer et l'axe de la poignée de déplacement sélectionnés, utilisez le guide d'outil Jusqu'à pour sélectionner l'objet jusqu'auquel vous souhaitez effectuer le déplacement.

Si l'axe de la poignée de déplacement est sélectionné, le déplacement est limité à cette direction. Si aucune poignée n'est sélectionnée, l'objet est déplacé jusqu'à ce que le centre de la poignée de déplacement soit situé sur la référence sélectionnée. (Une poignée de déplacement doit être sélectionnée pour un déplacement au niveau de l'axe d'une origine.)

Lors d'un déplacement linéaire vers un objet avec intersection, le centre de la poignée de déplacement est déplacé vers l'objet sélectionné. S'il n'y a pas d'intersection entre les deux objets, le premier objet est déplacé le long de la direction désirée jusqu'au point le plus proche du deuxième objet. Vous pouvez utiliser ce guide d'outil pour effectuer les opérations suivantes :

  • Sélectionner un point le long d'une trajectoire ou de l'axe d'une origine vers lequel se déplacer.

  • Afficher la grille dans les modes Esquisse et CoupeClosed.

  • Déplacer un axe afin qu'il soit confondu avec un autre axe du corps. Si vous déplacez l'axe d'une répétition, tous les membres de celle-ci sont déplacés simultanément vers le nouvel emplacement.

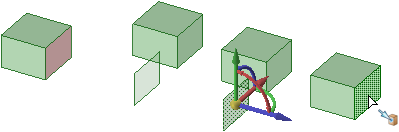

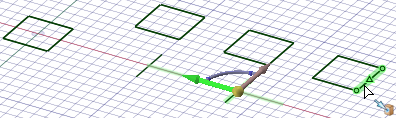

Vous pouvez double-cliquer sur le guide d'outil Jusqu'à pour qu'il reste activé. Il copie ensuite les faces et surfaces plutôt que de les déplacer. Pour désactiver le guide d'outil, cliquez de nouveau dessus, sélectionnez un autre guide d'outil ou quittez l'outil Déplacer.

Lorsque vous sélectionnez l'objet à déplacer et un axe de la poignée de déplacement, utilisez le guide d'outil Orienter vers l'objet pour cliquer sur un objet. L'objet sélectionné pivotera jusqu'à ce que l'axe de la poignée de déplacement sélectionné soit aligné avec l'objet sur lequel vous avez cliqué. Vous pouvez également utiliser ce guide d'outil pour pivoter la grille d'esquisse en modes Esquisse et Coupe.

Options

Les options suivantes sont associées à l'outil Déplacer.
