Créer des relations de symétrie

Utilisez l'outil Symétrie dans le groupe Insertion du ruban de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur. pour dupliquer par symétrie les géométries qui peuvent être déplacées à l'aide de l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie.. Vous pouvez créer une symétrie entre deux faces de façon à les associer pour pouvoir les modifier simultanément. Vous pouvez copier un solide, une surface, une face ou une courbe d'un côté à l'autre du plan de symétrie.

Vous pouvez dupliquer par symétrie les courbes, les points et les axes sans quitter le mode Esquisse ou le mode CoupeModeVous disposez de trois modes de conception : Esquisse, Coupe et 3D. Vous pouvez passer d'un mode à l'autre à tout moment. de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes.. Lorsque vous dupliquez une courbe par symétrie, les modifications apportées à sa géométrie ne se propagent pas à l'autre côté.

Vous pouvez créer une symétrie de solides contenant une répétition de fonctionnalités sur une face, qui sera mise à jour sur les deux solides. Vous devez créer cette répétition avant la symétrie du solide.

Le plan devient un miroir persistant une fois que vous vous en servez pour créer une forme. La contrainte de symétrie est conservée lorsque vous utilisez d'autres outils 2D et 3D pour modifier votre conception.

Les composants dupliqués par symétrie sont associés à une icône de duplication par symétrie dans l'arborescence et conservent leur contrainte de symétrie lorsqu'ils sont exportés.

Les objets dupliqués sont créés sur le même calque que l'objet d'origine. Des points dupliqués ne conservent pas leur contrainte de symétrie.

Pour dupliquer un objet par symétrie

1. (Facultatif) Créez le plan que vous souhaitez utiliser en tant que symétrie à l'aide de l'outil Insérer un plan et positionnez-le à l'aide de l'outil Déplacer.

2. Cliquez sur Symétrie dans le groupe Créer.

   Le guide d'outil Sélectionner un plan de symétrie est activé.

3. Cliquez sur le plan de symétrie.

4. Cliquez sur le guide d'outil Dupliquer un solide ou Dupliquer une face.

5. Passez la souris au-dessus des solides ou des faces dans la conception pour visualiser le solide, la surface ou la face qui sera créé de l'autre côté du plan de symétrie sélectionné.

6. Sélectionnez l'objet dont vous souhaitez obtenir la symétrie.

7. Le plan de symétrie est également créé et persiste dans les autres outils.

   Vous pouvez cliquer sur des objets de votre conception ou cliquer sur un composant de la structure arborescente.

Si vous renfermez un volume en dupliquant des faces, un solide est créé.

Pour supprimer une face ou un plan de symétrie

1. Cliquez sur Symétrie dans le groupe Créer.

   Le guide d'outil Sélectionner un plan de symétrie est activé.

2. Cliquez sur le guide d'outil Supprimer une symétrie .

3. Cliquez sur la face pour laquelle vous souhaitez supprimer la relation de symétrie. Vous pouvez également sélectionner un nombre quelconque de faces à l'aide d'une boîte.

   Vous pouvez désactiver temporairement un plan depuis tout outil. Sélectionnez une face symétrique pour afficher le plan de symétrie, puis cliquez sur l'icône de miroir pour désactiver la symétrie. Cliquez de nouveau sur l'icône de miroir pour activer la symétrie.

Options

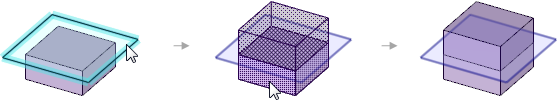

• Merge mirrored objects (Fusionner des objets dupliqués) : lorsque vous utilisez une face comme plan de symétrie ou lorsque ce dernier est placé sur une face de l'objet source, les deux objets dupliqués sont fusionnés. Désélectionnez cette option pour créer un nouvel objet (voir ci-dessous).

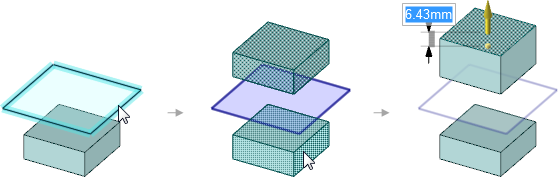

• Créer des relations de symétrie : si vous désélectionnez cette option, seule la géométrie est créée et non la relation de symétrie. Les modifications apportées à l'un des objets ne se reflèteront pas dans l'autre objet (voir ci-dessous).



Vous pouvez créer un plan de symétrie entre deux faces symétriques de votre conception.

Pour établir une contrainte de symétrie

1. Cliquez sur l'outil Symétrie dans le groupe Créer du ruban.

2. Cliquez sur le guide d'outil Définir une symétrie .

   Lorsque vous passez la souris sur les faces de la conception, les faces admissibles sont visualisées. Une face est admissible si elle est symétrique à une autre face de la conception.

3. Cliquez sur une face.

4. Cliquez sur une face parallèle.

   La deuxième face est visualisée en bleu et le plan de symétrie s'affiche à mi-distance entre les deux faces. Les modifications apportées à une face seront maintenant dupliquées par symétrie sur l'autre face. La géométrie entre les deux faces sera mise à jour en conséquence.

Vous pouvez créer des contraintes de symétrie en trouvant des faces similaires de l'autre côté d'une symétrie existante.

Pour trouver des faces similaires de l'autre côté d'une symétrie

1. Cliquez sur le guide d'outil Définir une symétrie .

2. Cliquez sur une face.

   Appuyez sur Ctrl tout en cliquant pour sélectionner plusieurs faces.

3. Appuyez sur Alt tout en cliquant sur un plan de symétrie.

   Les faces identiques situées à égale distance du plan de symétrie sont mises en surbrillance en bleu et une contrainte de symétrie est créée.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.

Exemples

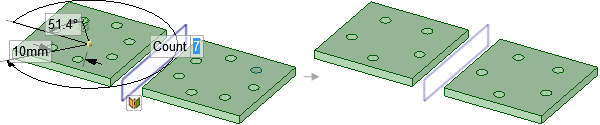

Un solide symétrique avec une répétition de fonctionnalités est mis à jour lorsque le nombre de répétitions passe de 7 à 5 sur un côté.

Duplication par symétrie d'un cercle tracé. Le fait de modifier le cercle ne change pas la géométrie du cercle dupliqué par symétrie.

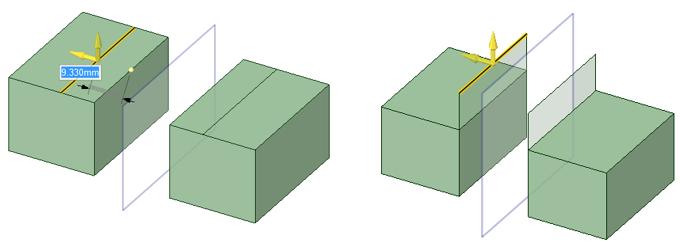

Il est possible de maintenir des associations de symétrie dans l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. en utilisant les options Copier une arête et ExtruderTirer une face le long de ses arêtes. Les arêtes se prolongent pour lier la face extrudée, créant une nouvelle section définie par les arêtes. une arête. Le comportement de l'option Copier une arête se trouve à gauche, celui de l'option Extruder une arête se trouve à droite.
