Détacher

Vous pouvez détacher des parties individuelles d'une esquisse ou détacher des objets ou des faces en 3D. Vous pouvez détacher des protrusions et les déplacer avec l'option Détacher en premier de l'outil.

Pour détacher en 2D

Alt+glissez avec l'outil Sélectionner pour détacher l'élément sélectionné dans l'esquisse. Utilisez l'outil Déplacement 2D pour détacher les éléments et les déplacer.

Pour détacher en 3D

1. Cliquez sur l'outil Sélectionner dans le groupe Edition du ruban.

2. Si vous souhaitez détacher un objet, Ctrl+cliquez sur toutes ses faces pour les sélectionner.

3. Cliquez du bouton droit sur l'objet et sélectionnez DétacherCréez des surfaces distinctes à partir de portions individuelles d'une esquisse ou d'objets/faces en 3D. Vous pouvez détacher des protrusions et les déplacer avec l'option Détacher en premier de l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie.. dans le menu contextuel.

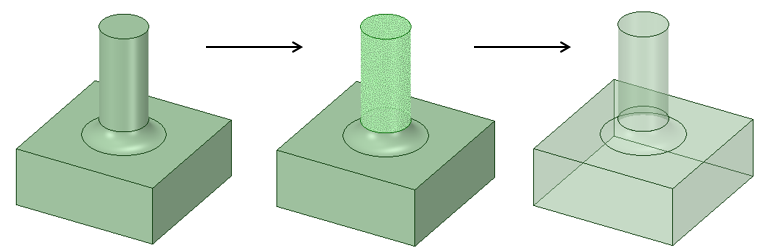

Pour détacher un cylindre

1. Cliquez sur l'outil Sélectionner dans le groupe Edition du ruban.

2. Si vous souhaitez détacher un cylindre, cliquez sur les surfaces de cylindre pour les sélectionner en appuyant sur la touche Ctrl.

3. Cliquez du bouton droit sur l'objet et sélectionnez Détacher dans le menu contextuel.
