Equations d’esquisse

Utilisez l’outil Equation dans le mode Esquisse pour créer des courbes basées sur des équations mathématiques.

Vous pouvez faire votre sélection à partir d’un nombre d’équations prédéfinies ou écrire des équations personnalisées dans le mode Esquisse.

L'image ci-dessous montre une Equation à onde sinusoïdale.

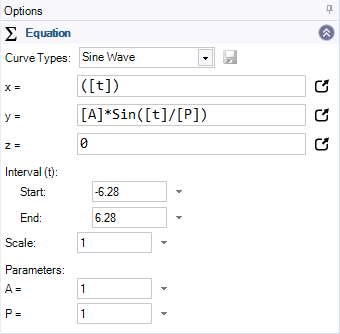

L’équation est élaborée dans le volet Options. L'image ci-dessous présente l’équation pour l’onde sinusoïdale ci-dessus.

Vous pouvez entrer une équation dans les champs d’entrée pour X et Y. Z concerne les équations 3D. Vous pouvez entrer une valeur pour le décalage de la courbe dans la direction Z.

Cliquer sur l’icône à droite des champs d’entrée X, Y ou Z ouvre un éditeur pour des équations plus complexes.

Utilisez l’outilEquation dans l’onglet Insérer pour créer des courbes 3D et des surfaces basées sur des équations mathématiques.

Pour créer une équation prédéfinie

1. Cliquez sur l'outil Equation dans l’onglet Insérer
2. (Facultatif) Cliquez sur le guide d'outil Sélectionner une origine et sélectionnez une origine différente
3. Choisissez une équation à partir de la liste déroulante Types de courbes dans le volet Options
4. Modifiez l’équation si nécessaire dans le volet Options
5. Cliquez sur Terminer pour créer la surface de l’équation

Pour créer une équation personnalisée

1. Cliquez sur l'outil Equation dans l’onglet Insérer
2. (Facultatif) Cliquez sur le guide d'outil Sélectionner une origine et sélectionnez une origine différente
3. Choisissez Personnaliser dans la liste déroulante Types de courbes dans le volet Options
4. Saisissez l’équation dans les volets d’entrée
5. Pour créer un Paramètre à utiliser dans l’équation saisissez-le entre crochets « [ ] »
   • Par exemple : [L]
   • Le paramètre est ajouté à la liste de Paramètres dans le volet Options
6. Cliquez sur Terminer pour créer la surface de l’équation

Pour sauvegarder une équation personnalisée

Le bouton Sauvegarder une équation personnalisée à côté du menu déroulant Types de courbes vous permet de sauvegarder vos équations personnalisées. Elles sont enregistrées dans un fichier XML dans l’emplacement suivant :

%APPDATA%\Roaming\SpaceClaim\SketchEquationCustoms.xml

Les équations sauvegardées sont ajoutées au menu déroulant Types de courbes et peuvent être utilisées dans d’autres documents et dans des sessions multiples. Si vous ne voyez pas une équation récemment enregistrée dans la liste. Ouvrir/créer un nouveau document ou fermez et rouvrez le document actuel.

Pour modifier une courbe d’équation

1. Cliquez sur l'outil Equation dans l’onglet Insérer
2. Le guide d'outil Sélectionner une courbe est activé.
3. Sélectionnez la courbe à modifier
4. (Facultatif) Cliquez sur le guide d'outil Sélectionner une origine et sélectionnez une origine différente
5. Modifiez l’équation si nécessaire dans le volet Options
6. Cliquez sur Terminer pour créer la surface de l’équation

La modification d’une courbe d’équation en 3D se limite à la plage de l’équation. Par exemple, si une courbe sinusoïdale possède une plage de 4π, vous pouvez TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. une extrémité vers n’importe où dans cette plage. Vous ne pouvez pas la rallonger (p. ex. 6π)

Si la courbe a été divisée, les extrémités de n’importe quelle pièce peuvent être tirées à l’intérieur de la plage de l’équation originale.

Pour mettre à l'échelle une courbe d’équation

Utilisez le paramètre EchelleSolide ou surface : modifiez la taille de l'objet sélectionné à l'aide de l'outil Tirer. Vous pouvez mettre à l'échelle dynamiquement ou entrant une valeur d'échelle. Feuille de mise en plan ou vues en coupe : agrandissez ou réduisez la vue en la sélectionnant dans la structure arborescente et en modifiant le volet Propriétés. et le curseur dans le volet Options pour mettre à l’échelle une courbe d’équation.

L'outil Echelle dans le mode Esquisse et la mise à l’échelle 3D avec l’outil Tirer fonctionne également sur les courbes d’équation.

Syntaxe et fonctions prédéfinies

• Les paramètres incluent un nom et sont enserrés dans des crochets [L]
• Les fonctions incluent un nom de fonction suivi par des parenthèses comprenant n’importe quelle valeur comme arguments
  • Par exemple : Sinus([t]-[r])
• Le tableau ci-dessous montre des fonctions prédéfinies courantes incluses

Exemples de courbes prédéfinies

Les courbes prédéfinies incluent celles indiquées dans le tableau suivant. Toutes les courbes possèdent des valeurs par défaut.

Onde sinusoïdale		Développante de cercle
Onde cosinusoïdale		Lemniscate (Bernoulli)
Spirale d’Archimède		Limaҫon
Caténaire		Lissajous
Epicycloïde		Spirale logarithmique
Epitrochoïde		Distribution normale
Hypocycloïde		Tractrix
Hypotrochoïde		Trochoëde

Sélectionnez une ou plusieurs courbes 3D à inclure dans les présélections. Elles sont affichées dans le tableau ci-dessous. Toutes les courbes sont définies sur les valeurs par défaut.

HéliceL'option d'outil Tirer qui fait tourner la forme sélectionnée autour d'un axe pour créer une forme de « vis » ou de « foret ». Vous contrôlez la hauteur, la direction, le pas et la conicité.		Slinky
LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes.		Viviani's
