Insérer une origine

Vous pouvez insérer une origine à tout emplacement de votre conception où vous ancrez l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie.. Vous pouvez ancrer une règle à une origine et accrocher les origines lorsque vous êtes en mode Esquisse. Ceci vous permet de coter une origine et de déplacer rapidement la grille d'esquisse vers une origine. Vous pouvez également insérer une origine au niveau du centre de gravité ou du volume d'un solide.

Pour insérer une origine

1. Cliquez sur OriginePointEmplacement simple dans la grille d'esquisse. Objet en 2D sans hauteur, largeur ni longueur. L'origine, un axe et un sommet sont des exemples de points. Utilisez l'outil Pointer pour tracer un point sur la grille d'esquisse. Les points sont utiles en tant que référence dimensionnelle, pour diviser et pour créer un point sur une ligne ou une courbe par lequel vous souhaitez tracer un cercle trois points. zéro du système de coordonnées. Vous pouvez insérer une origine à tout emplacement de votre conception où vous ancrez l'outil Déplacer, ce qui permet de dimensionner à partir de l'origine ou de déplacer rapidement la grille d'esquisse vers l'origine. Vous pouvez également insérer une origine au niveau du centre de gravité ou du volume d'un solide.  dans le groupe Créer de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..
2. Vous pouvez visualiser une origine attachée au curseur.
3. Déplacez le curseur pour positionner l'origine. Cette origine s'oriente en fonction du type de géométrie sur laquelle vous la placez.
4. Cliquez pour placer l'origine.

Pour insérer une origine correspondant à une sélection de faces.

1. Sélectionnez une, deux ou trois faces.
2. Cliquez sur Origine dans le groupe Créer de l'onglet Conception.
3. L'origine est créée selon les critères suivants :
   1. si une face plane est sélectionnée, l'origine est créée au centre de la face.
   2. Si deux faces d'intersection sont sélectionnées, l'origine est créée avec XY dans le premier plan, Y étant aligné dans l'intersection des deux plans.
   3. Si trois faces intersectées sont sélectionnées, l'origine est créée avec XY dans le premier plan, Y étant aligné dans le second et Z placé à l'intersection du troisième plan avec Y.

Pour insérer une origine à l'aide de l'outil Déplacer

1. Cliquez sur Déplacer dans le groupe Edition de l'onglet Conception.

2. Placez la poignée de déplacement à l'endroit où vous voulez faire apparaître l'origine.

3. Sélectionnez l'outil Origine dans le groupe Insérer du ruban pour insérer une origine.

   L'origine apparaît dans la fenêtre de conception et dans la structure arborescente.

Pour insérer une origine au point milieu situé entre deux points

1. Sélectionnez l'outil Déplacer.

2. Appuyez sur Alt+Maj tout en cliquant sur deux points pour créer un point temporaire au niveau du point milieu.

3. Cliquez sur le point temporaire pour y placer la poignée de déplacement.

4. Sélectionnez l'outil Origine dans le groupe Insérer du ruban.

   L'origine apparaît au niveau du point milieu.

Pour insérer une origine au niveau du volume ou du centre de gravité

1. Cliquez sur l'outil MasseOutil Analyse utilisé pour afficher des propriétés de masse ou des données volumiques relatives aux solides et surfaces de la conception. dans le groupe Analyse de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

2. Sélectionnez le solide au centre duquel vous souhaitez placer l'origine.

   Les axes apparaissent au niveau du volume ou du centre de gravité.

3. Sélectionnez l'outil Origine dans le groupe Insérer du ruban.

   L'origine apparaît au niveau du volume ou du centre de gravité.

Pour placer la grille d'esquisse sur une origine

1. Sélectionnez le sommet d'une origine.
2. Basculez en mode Esquisse.

   La grille d'esquisse est à présent située sur les axes des abscisses et des ordonnées de l'origine sélectionnée.

Pour définir l'origine d'un composant récemment créé

1. Insérez une origine.
2. Appuyez sur Alt en cliquant simultanément sur l'origine.
3. Cliquez avec le bouton droit sur un solide et sélectionnez Déplacer vers un nouveau composant dans le menu contextuel.

   Vous pouvez également créer un composant puis glisser-déplacer le solide dans ce composant tandis que l'origine est sélectionnée en maintenant la touche Alt enfoncée.

4. Cliquez avec le bouton droit sur le composant dans la structure arborescente et sélectionnez Ouvrir un composant.

   Le composant s'ouvre dans une nouvelle fenêtre de conception.

5. Afficher l'origine.

   Dans la nouvelle fenêtre de conception, l'origine est positionnée au même emplacement que celle sélectionnée en maintenant la touche Alt enfoncée.

Exemple

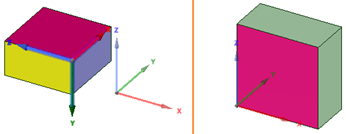

Sélection d'une origine en maintenant la touche Alt enfoncée lors de la création d'un composant. L'image de gauche affiche l'origine ainsi qu'une origine créée sur le solide. L'image de droite représente le composant ouvert dans une nouvelle fenêtre de conception avec l'origine située là où elle a été placée sur l'objet.
