Fusionner les faces

L'outil Fusionner les faces remplace plusieurs faces voisines par une seule face qui s'adapte étroitement aux faces d'origine. Utilisez cet outil pour simplifier un modèle avant de l'exporter pour analyse. Fusionner les faces peut engendrer un maillage plus lisse sur le solide.

Vous devez uniquement fusionner les faces tangentes ou presque tangentes afin d'obtenir les résultats attendus.

Vous ne pouvez pas sélectionner des arêtes lorsque vous utilisez l'outil Fusionner les faces. Vous devez utiliser l'outil Combler de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur. lorsque vous devez sélectionner une arête et une face pour combler une face manquante. Les outils Faces manquantes et Espaces de l'onglet Préparer permettent également d'effectuer cette opération.

L'outil Fusionner les faces est destiné uniquement à être utilisé comme préparation pour l'analyse. Fusionner les faces simplifie le modèle en supprimant les arêtes et rend le modèle plus difficile à modifier.

Pour fusionner des faces

1. Cliquez sur Fusionner les faces dans le groupe Ajuster de l'onglet RéparerVoir Combler.

2. Sélectionnez plusieurs faces à fusionner.

3. Si vous souhaitez conserver la tangence entre la nouvelle face et la face existante, cliquez sur le guide d'outil Conserver la tangence et sélectionnez la face avec laquelle vous souhaitez conserver la tangence.

4. Cliquez sur le guide d'outil Terminer.

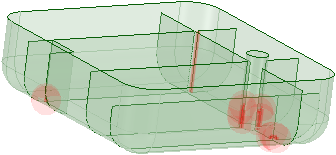

   SpaceClaim remplace les faces sélectionnées par une nouvelle face.

Guides d'outil

Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
