Vous pouvez fusionner des surfaces à l'aide de l'outil Combiner
. La surface doit partager des arêtes afin de pouvoir être fusionnée. Si des surfaces renferment un volume, vous pouvez utiliser l'outil Combiner pour convertir rapidement le volume renfermé en un solide et rogner les parties indésirables.
Parfois, si vous manipulez une surface pour qu'elle se recoupe automatiquement, vous pouvez avoir besoin de créer un solide à partir d'une surface qui reste.
Sélectionnez l'outil Combiner
dans le groupe Intersection du ruban.
Cliquez sur la première surface.
Ctrl+cliquez sur la seconde surface pour la fusionner avec la première surface.
La seconde surface adopte les caractéristiques de couleur et de visibilité de la première surface. La structure arborescente affiche la fusion.
Sélectionnez les surfaces sécantes formant une région fermée à l'aide de la boîte de sélection.
Sélectionnez l'outil Combiner dans le groupe Intersection du ruban.
La région fermée devient un solide et adopte les caractéristiques de couleur et de visibilité de la surface fusionnée qui était placée au sommet de la structure arborescente. La structure arborescente affiche la fusion.
Cliquez sur l'outil Sélectionner dans le groupe Edition du ruban.
Sélectionnez l'arête « ouverte » de l'ensemble de surfaces, indiquée en noir.
Cliquez sur l'outil Combiner.
Cliquez sur l'outil Sélectionner dans le groupe Edition du ruban.
Double-cliquez sur les contours d'arêtes.
Cliquez sur l'outil Combiner.

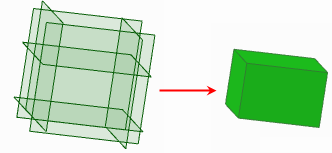

Six surfaces comprenant un volume créé avec boîte de sélection et associé à l'outil Combiner

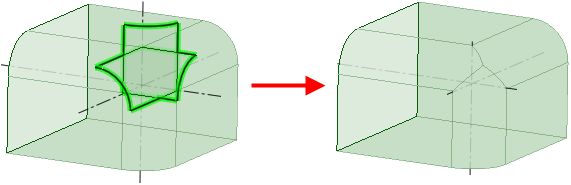

Réparer une surface qui se recoupe automatiquement à l'aide de l'outil Combiner

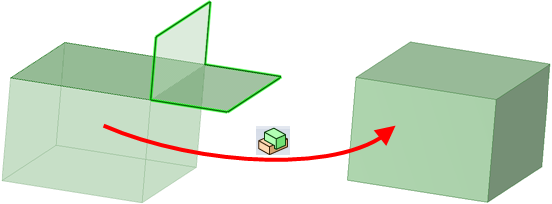

Appuyez sur Ctrl tout en cliquant pour sélectionner un contour d'arête ouverte d'une surface, puis fermez les surfaces avec l'outil Combiner.
