Diviser des corps et des surfaces

Utilisez l'outil CombinerOutil utilisé pour couper ou coller une géométrie. pour diviser des corps et des surfaces.

Pour diviser des solides et des surfaces

1. Sélectionnez l'outil Combiner dans le groupe IntersectionOutil utilisé pour diviser les solides et les faces. du ruban ou appuyez sur I.

2. Sélectionnez le solide ou la surface que vous souhaitez enlever.

   Le guide d'outil Sélectionner le diviseur est activé.

3. (Facultatif) Sélectionnez des options pour déterminer les caractéristiques de la division.

4. Cliquez sur la surface à utiliser pour diviser le solide.

   En fonction de l'option choisie, la surface diviseuse est conservée ou supprimée. Examinez les données du volet Structure pour voir les solides ou les surfaces créés par la division.

   Passez la souris au-dessus du corps cible pour visualiser les régions créées par la division.

5. Cliquez sur chaque région que vous souhaitez supprimer.

   Une fois que les zones à supprimer sont toutes sélectionnées, cliquez sur le guide d'outil Sélectionner une cible pour en combiner plus ou sélectionnez un autre outil.

Si vous souhaitez diviser un corps par une face du corps, sélectionnez l'outil Diviser un corps. Si vous voulez créer une arête sur une face, sélectionnez l'outil Diviser.

Pour diviser l'objet cible à l'aide de l'objet diviseur et vice-versa

1. Sélectionnez l'outil Combiner dans le groupe Intersection du ruban.

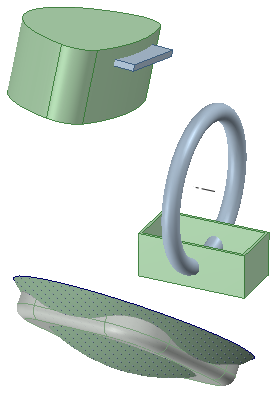

2. Sélectionnez l'option Créer toutes les régions.

3. Cliquez sur les objets que vous souhaitez enlever.

   Les objets cible et diviseur doivent être du même type, soit des solides soit des surfaces.

4. Passez la souris au-dessus de la surface pour visualiser les régions créées par la division.

   Cette option peut créer de nombreuses régions, nous vous recommandons donc de l'utiliser avec l'option Fusionner après avoir terminé pour fusionner rapidement toutes les régions restantes lorsque vous cliquez sur un autre objet ou appuyer sur Echap pour cesser l'utilisation de Combiner.

5. Cliquez sur la région que vous souhaitez supprimer.

Exemple

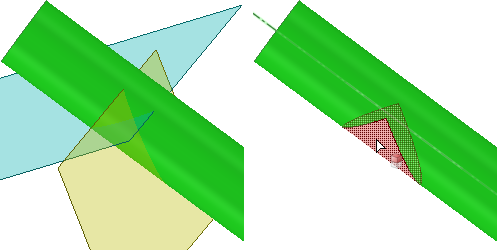

À l'aide de deux surfaces en tant que diviseur, lorsqu'il est impossible de fusionner les surfaces en dehors de la région où elles intersectent la cible. Les deux surfaces sont fusionnées pour créer une division dans la cible.
