Vous pouvez désormais définir le premier ensemble de soudures par points de la conception.

Avant de poursuivre, reportez-vous à la rubrique Définir des points de soudure pour vous familiariser avec l'outil Soudure par points.

Les quatre guides d'outil disponibles pour l'outil Soudure par points sont les suivants :

Définir des soudures par points

1. Cliquez sur Soudure par points dans le groupe Définir de l'onglet Préparer.

2. Sélectionnez la face de base. Il s'agit de la ou des faces sur lesquelles les points de soudure sont définis. Vous devez sélectionner une seule face ou une chaîne de faces tangentes.

   1. Le guide d'outil Sélectionner les faces de base doit être activé.

   2. Passez la souris au-dessus de la face rouge indiquée ici :







   3. Faites défiler la molette de la souris vers l'avant pour sélectionner la face inférieure :







      Remarque : si les options de navigation situées dans le menu Fichier ont été modifiées, vous devez maintenir la touche Ctrl enfoncée tout en utilisant la molette de défilement.

      Il s'agit de la ou des faces sur lesquelles les points de soudure sont définis. Vous devez sélectionner une seule face ou une chaîne de faces tangentes.

3. Sélectionnez l'arête directrice. Il s'agit de l'arête le long de laquelle les points de soudure sont définis. L'outil recherche les arêtes d'assemblage.

   1. Le guide d'outil Sélectionner les arêtes directrices doit être activé.

   2. Sélectionnez l'arête avant de la face de base :

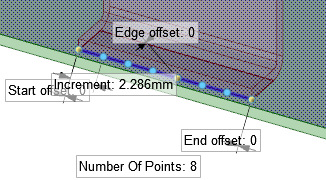

      Les points de soudure seront placés le long de cette arête :
