1. Выберите пункт ACIS на панели слева.

2. Задайте следующие параметры:

   • Convert ACIS bodies to SpaceClaim components (Преобразовать тела ACIS в компоненты SpaceClaim): создание компонентов и присвоение им имен тел ACIS. Если снять этот флажок, в дереве структуры будет использоваться структура ACIS.

   • Split body name by the following characters (Разделять имя тела по следующим символам): вставка символа между именами детали и тела, если они различаются. Например, если используется символ «точка», имя будет выглядеть как part.body. Если снять этот флажок, в дереве структуры будут использованы аналогичные имена компонентов для импортированных компонентов и твердых тел.

   • Import part manufacturing information (Импортировать информацию об изготовлении детали)
   • Export part manufacturing information (Экспортировать информацию об изготовлении детали)

   • Version (Версия): задание формата экспортированных конструкций.

1. Выберите пункт AMF на панели слева.

2. Задайте параметры импорта:

   • Connected mesh (Подключенная сетка).

   • Simple mesh (Простая сетка).

   • Solid/surface body (Твердое телоОбъект, который вмещает объем. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».». становится твердым телом, если вмещает объем./тело поверхности): задание формата экспортированных конструкций.

     • Merge faces (Объединить грани)

3. Задайте параметры экспорта:

   • Compress file (Сжать файл): экспорт сжатого файла.

   • Resolution (Разрешение) (отклонение приводится в текущих единицах измерения модели):

     • Coarse (Грубое): отклонение = 2 мм; угол = 30 градусов

     • Medium (Среднее): отклонение = 0,75 мм; угол = 30 градусов

     • Fine (Точное): отклонение = 0,5 мм; угол = 30 градусов

     • Custom (Настраиваемое): введите настраиваемые значения отклонения и угла

   • Facet maximum edge length (Максимальная длина ребра грани): введите значение в текущих единицах измерения модели

   • Facet maximum aspect ratio (Максимальные пропорции грани): введите значение в диапазоне от 1 до 10

1. Выберите пункт AutoCADПрограммное приложение для моделирования и создания чертежей в 2D и 3D от компании Autodesk, Inc. DWGРодной формат чертежей в AutoCAD. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это родной формат файлов в AutoCAD, DXFФормат обмена чертежами. Формат файлов данных САПР, разработанный компанией Autodesk для обеспечения совместимости между AutoCAD и другими программами. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки. — это формат обмена файлами, и DWF — это формат для публикации данных САПР. на панели слева.

2. Задайте параметры импорта:

   • Insert polyface mesh, 3DFace and Solid entities into 3D as (Вставить сетку полиграни, трехмерную грань и твердые тела в 3D как): выберите способ импорта этих объектов в качестве трехмерных в SpaceClaim.

   • Insert polyface mesh, 3DFace and Solid entities onto drawing sheets as (Вставить сетку полиграни, трехмерную грань и твердые тела на чертежные листы как): выберите способ импорта этих объектов на чертежные листы.

   • Insert hatch entities as (Вставить заштрихованные объекты как): выберите поведение для заштрихованных объектов.

   • Center imported data (Центровать импортированные данные): это полезно для файлов AutoCAD, содержащих модели, которые расположены за пределами диапазона моделирования SpaceClaim (+/- 1 км). Центр ограничивающего прямоугольника для импортированных данных перемещается к базовым исходным координатам (0, 0, 0). Этот параметр по умолчанию включен (ON).

   • Allow default code page conversion (Разрешить преобразование кодовой страницы по умолчанию): этот параметр необходимо включить для поддержки текстовых объектов и имен таблиц, требующих преобразования кодовой страницы. В последней версии Teigha эта необходимость устранена, но она все еще требуется в текущей версии RealDWG.

   • Associate dimensions to geometry (Связать размеры с геометрией): импорт связанных размеров

   • Substitute font (Заменить шрифт): выберите шрифт, который используется при отсутствии исходного шрифта в DXF-файле.

3. Задайте параметры экспорта:

   • Version (Версия): выбор версии AutoCAD для задания формата экспортированных конструкций.

   • Save as black and white (Сохранить как черно-белые): удаление информации о цветах из экспортированных конструкций.

   • Associate dimensions to geometry (Связать размеры с геометрией): выбор размеров, которые необходимо связать со смежной геометрией.

   • Include drawing format (Включить формат черчения): включен по умолчанию.

   • Scale output 1:1 (Задать для выходных данных масштаб 1:1): отключен по умолчанию. Задание для выходных данных файлов AutoCAD коэффициента 1:1.

   • Export solids as (Экспортировать твердые тела как): выберите значение Solids (Твердые тела) или Hidden line curves (Кривые скрытых линий)

При сохранении чертежа в виде DWG- или DXF-файла вы также можете получить доступ к последним двум параметрам Export (Экспорт), выбрав команду Save As (Сохранить как) в меню File (Файл). В диалоговом окне Save As (Сохранить как) нажмите кнопку Options (Параметры).

• Задайте технологию сдвига при импорте и экспорте:

  • Teigha (Associated Dimensions) (Teigha (связанные размеры)): использование библиотек Teigha 3.4.0.

  • Autodesk Real DWG: использование преобразователя Autodesk. Поддерживается импорт связанных размеров в конструкцию. Этот параметр позволяет импортировать DWG-файлы с трехмерными телами. При экспорте размеры будут отключены от геометрии в конструкции.

1. Выберите пункт CATIA на панели слева.

2. Задайте параметры импорта:

   • Установите флажок Import part manufacturing information (Импортировать технологическую информацию о детали), чтобы включить технологическую информацию о продукте при открытии или вставке конструкций CATIA.

     Если вы установили этот флажок и ранее выбрали команду Import assembly structure only (Импортировать только структуру сборки) в разделе общих параметров файлов, этот флажок будет снят.

   • Снимите флажок Trim control points outside face boundaries (ОбрезатьСкрыть все геометрические элементы в конструкции выше или ниже сетки или выделенной плоскости. контрольные точки за пределами границ грани), чтобы не оптимизировать поверхности в файлах CATIA при их импорте. Этот параметр по умолчанию включен (On).

   • Установите флажок Map CATIA Geometric sets to SpaceClaim Groups (Сопоставить геометрические наборы CATIA с группами SpaceClaim), чтобы создать группы SpaceClaim из геометрических наборов CATIA

   • Для CGR-файлов CATIA можно указать способ импорта данных о гранях (подобно другим форматам граней, таким как AMF и STL)

     • Легковесные

     • Связанная сетка

     • Простая сетка

     • Твердое тело/поверхность

3. Задайте параметры экспорта:

   • Version (Версия): выбор версии CATIA для задания формата экспортированных конструкций

   • Simplify spline surface data (Упростить данные поверхности о сплайна): уменьшение количества контрольных точек на поверхностях

   • Export as hybrid design (Экспортировать как гибридную конструкцию): установите этот флажок, чтобы экспортировать модель как гибридную конструкцию.

   Если вы импортируете или экспортируете файлы CATIA, для расположений XYZ точечных объектов задается ожидаемый масштаб.

1. Выберите пункт ECAD на панели слева.

2. Задайте параметры импорта:

   • Геометрия структуры

   • При настройке параметра Layer Topology (Топология слоя) необходимо также задать метод создания шариковых выводов (Bounding Box (Ограничивающий прямоугольник) или Cylinders (Цилиндры)).

1. Выберите пункт Fluent на панели слева.

   • Assembly mesh (СеткаСм. «Сетка эскиза» сборки): экспорт в виде сетки сборки

   • Blocking mesh (Сетка блокировки): экспорт в виде сетки блокировки
   • Per design (На проект): экспорт сетки блокировки для каждого проекта
   • Per component (На компонент): экспорт сетки блокировки для каждого компонента

1. Выберите пункт ICEM CFD на панели слева.

   • Per design (На проект): экспорт для каждого проекта
   • Per component (На компонент): экспорт для каждого компонента

1. Выберите пункт IGES на панели слева.

2. Выберите значение параметра Import Method (Метод импорта):

   • Use facewise connections (Использовать подключения по граням): попытка по возможности сшивать все объекты в твердое тело. Если установлен этот флажок, импорт может завершиться ошибкой при наличии поврежденной модели.

   • Import faces independently (Независимо импортировать грани): импорт моделей в виде коллекции отдельных поверхностей с пропуском только поврежденных поверхностей.

3. Задайте параметры экспорта

   1. Export using JAMA IGES subset (Экспортировать с использованием подмножества JAMA IGES): включите (On) или отключите (Off) этот параметр

   2. Выберите параметр Export SpaceClaim body (Экспортировать тело SpaceClaim):

      • Manifold Solid B-Rep Object (MSBO - Type 186) (Manifold Solid B-Rep Object (MSBO — тип 186)): MSBO определяет разнородное тело со всей необходимой информацией о топологии, такой как данные об оболочках, гранях, петлях, ребрах и вершинах.
      • Trimmed surfaces (Type 144) (Обрезанные поверхности (тип 144)): границы этих поверхностей будут представлены кривой на объекте параметрической поверхности (тип 142).
      • Bounded surfaces (Type 143) (Ограниченные поверхности (тип 143)): границы этих поверхностей будут представлены объектом границы (тип 141). Объект границы будет ссылаться на кривые пространства моделей и параметрические кривые поверхности, причем предпочтение будет отдаваться кривым пространства моделей.

1. Выберите пункт JT Open на панели слева.

2. Задайте параметры импорта:

   • Import part manufacturing information (Импортировать технологическую информацию о детали): импорт файлов JT PMI (Product and Manufacturing Information — технологическая информация о продуктах) с метками базы, текстовыми примечаниями, размерами и данными GTOLСм. «Допуски на размеры» (информация о геометрических расстояниях и допусках, которая также называется GD&T).

   • Import polylines (Импортировать полилинии): импорт полилиний из данных граней JT. Чтобы установить этот флажок, необходимо включить параметр Free curves (Свободные кривые) в разделе общих параметров файлов

   • Import data (Импортировать данные):
     • B-Rep (Контурное представление)
     • Facets (Грани)
   • Импортировать данные граней как:
     • Connected mesh
     (Подключенная сетка)
     • Simple mesh
     (Простая сетка)
     • Solid/surface body (Твердое тело/тело поверхности)
       • Merge faces
       (Объединить грани)

3. Задайте параметры экспорта:

   • Разрешение

     • Coarse, Medium, Fine (Грубое, среднее, точное): использование предустановленных значений отклонения и угла.

     • Custom (Настраиваемое): задание настраиваемого разрешения с помощью ползунков Deviation (Отклонение) и Angle (УголСм. «Скругление» (для внутреннего угла) или «Закругление» (для внешнего угла)).

       Разрешение указывает на количество сторон многоугольника, используемого для отображения круга. Отклонение — это разница в расстоянии между радиусами круга и многоугольника. Угол — это угол между ребром многоугольника и касательной, прочерченной через круг в той же точке.

     • Default (По умолчанию): использование системной настройки.

     • Use JT Open Toolkit configuration file (Использовать файл конфигурации JT Open Toolkit): импорт или экспорт файлов JT, что позволяет вам управлять общими параметрами сдвига, используя стандартный файл конфигурации, формат которого определяется в наборе JT Open Toolkit. Использование этого набора гарантирует 100% совместимость данных, а также обеспечивает улучшенный контроль за количеством уровней детализации (LOD — Level of Detail) и параметрами мозаичной структуры для каждого уровня детализации в экспортированном файле JT.

   • Export part manufacturing information (Экспортировать технологическую информацию о детали): включите (On) или отключите (Off) этот параметр

   • Version (Версия): выбор версии JT

1. Выберите пункт OBJ на панели слева.

2. Задайте параметры импорта:

   • Units (Единицы измерения): выбор системы единиц измерения

3. Задайте параметры экспорта:

   • Override quality (Переопределить качество): изменение настроек граней для экспортированных файлов, чтобы они отличались от настроек граней графических объектов.

     • Coarse, Medium, Fine (Грубое, среднее, точное): использование предустановленных значений отклонения и угла.

     • Custom (Настраиваемое): задание настраиваемого разрешения с помощью ползунков Deviation (Отклонение) и Angle (Угол).

       Разрешение указывает на количество сторон многоугольника, используемого для отображения круга. Отклонение — это разница в расстоянии между радиусами круга и многоугольника. Угол — это угол между ребром многоугольника и касательной, прочерченной через круг в той же точке.

     • Facet maximum edge length (Максимальная длина ребра грани): введите значение в текущих единицах измерения модели

     • Facet maximum aspect ratio (Максимальные пропорции грани): введите значение в диапазоне от 1 до 10

1. Выберите пункт Parasolid на панели слева.

   • Version (Версия): выбор версии Parasolid для задания формата экспортированных конструкций.

   • Shallow assembly export (Экспорт поверхностной сборки): если данный флажок установлен, то во время экспорта дополнительный узел экземпляра НЕ создается для каждого компонента в сборке.

1. Выберите пункт PDF на панели слева.

2. PDF 3D

   • Import part manufacturing information (Импортировать технологическую информацию о детали): включите (On) или отключите (Off) этот параметр

   • Импортировать грани PDF как
     • Connected mesh (Связанная сетка)
     • Simple mesh (Простая сетка)
     • Твердое тело/поверхность
       • Merge faces (Объединить грани)

3. PDF 2D

   • Shaded quality (dpi) (КачествоИнструменты для выявления искажений или разрывов в поверхностях. затенения (точек/дюйм)): задание качества путем ввода значения (по умолчанию — 110 точек/дюйм)

   • Overlay vector edges (НаложениеРебра, которыми твердые тела пересекаются между собой, или объемы, созданные пересечением твердых тел, поверхностей и компонентов в конструкции; может отображаться с помощью инструментов Analysis (Анализ). ребер векторов): установка этого параметра позволяет улучшить качество ребер моделей в PDF

1. Выберите пункт Pro/ENGINEER на панели слева.

2. Выберите команду Import Quilts (Импортировать лоскуты), чтобы импортировать лоскуты. Лоскут в Pro/ENGINEER — это коллекция отдельных тел поверхностей.

3. Включите параметр Import part manufacturing information (Импортировать технологическую информацию о детали), чтобы импортировать такую информацию.

1. Выберите пункт NX на панели слева.

2. Включите параметр Import part manufacturing information (Импортировать технологическую информацию о детали), чтобы импортировать такую информацию.

1. Выберите пункт Rhino на панели слева.

2. Задайте параметры импорта:

   • Установите флажок Convert Rhino layers to SpaceClaim components (Преобразовать слои Rhino в слои SpaceClaim), чтобы импортировать слои.

   • Импортировать данные граней как
     • Connected mesh
     (Подключенная сетка)
     • Simple mesh
     (Простая сетка)
     • Solid/surface body (Твердое тело/тело поверхности)
       • Merge faces
       (Объединить грани)

3. Задайте параметры экспорта:

   • Установите флажок Convert SpaceClaim components to Rhino layers (Преобразовать компоненты SpaceClaim в слои Rhino), чтобы экспортировать слои.

   • Version (Версия): выбор версии Rhino.

1. Выберите пункт SketchUp на панели слева.

2. Задайте параметры импорта.

   • Import as (Импортировать как): выберите пункт Solid (Твердое тело) или Mesh (Сетка). Если выбран пункт Solid (Твердое тело), активируйте функцию Simplify to surfaces (Упростить до поверхностей) для очистки геометрии с помощью подбора плоскостей, цилиндров и конусов.

3. Задайте параметры экспорта

   • Version (Версия): выбор версии SketchUp.

1. Выберите пункт STEPСтандарт обмена данными модели изделия (ISOСтандарты Международной организации по стандартизации для архитектурных и инженерных чертежей, в том числе руководства по определению размеров и допусков. Вы можете изменить стиль своих комментариев для соответствия стандартам ISO. См. «ASME», «JISСтандарты Японской ассоциации стандартов для технических чертежей. Вы можете изменить стиль своих комментариев для соответствия стандартам JIS. Стандартные значения JIS совпадают со значениями ISO, однако в JIS используются виды по методу третьего угла, в то время как в ISO используются виды по методу первого угла. См. «ASME», «ISO».». 10303). Определяет методологию описания данных изделия. Протокол STEP можно выбрать при экспорте конструкций. на панели слева.

2. Задайте параметры импорта:

   • Import Method (Метод импорта):

     • Use facewise connections (Использовать подключения по граням): попытка по возможности сшивать все объекты в твердое тело. Если установлен этот флажок, импорт может завершиться ошибкой при наличии поврежденной модели.

     • Import faces independently (Независимо импортировать грани): импорт моделей в виде коллекции отдельных поверхностей с пропуском только поврежденных поверхностей.

3. Задайте параметры экспорта:

   • Protocol (Протокол): выбор протокола, используемого для форматирования экспортированных конструкций.

1. Выберите пункт STL на панели слева.

2. Задайте параметры импорта:

   • Units (Единицы измерения): выбор системы единиц измерения.

   • Import as (Импортировать как):

     • Connected mesh (Подключенная сетка): создание легковесной сетки со всей информацией о подключении между гранями.

     • Simple facet mesh (Простая фасетная сетка): создание легковесной сетки без информации о подключении между гранями

     • Solid/surface body (Твердое тело/тело поверхности): преобразование треугольников STL в полную геометрию.

       • Установите флажок Merge faces (Объединить грани), чтобы с легкостью объединить одну или несколько граней.

3. Задайте параметры экспорта:

   1. Format (Формат)

      • Binary (Двоичный) (по умолчанию)

      • ASCII

   2. File (Файл)

      • Per design (По конструкции)

      • Per component (По компоненту)

      • Per body (По телу)

   3. Задайте значения параметров Resolution (Разрешение) для управления размером и формой граней сетки в областях с кривизной:

      • Coarse, Medium, Fine (Грубое, среднее, точное): использование предустановленных значений параметров Deviation (Отклонение) и Angle (Угол).

      • Custom (Настраиваемое): активация ползунков Deviation (Отклонение) и Angle (Угол) для установки собственных значений.

        Результаты применения этих параметров описаны ниже. Отклонение — это расстояние между хордой, прочерченной через кривое поперечное сечение модели, и наиболее отдаленной от центра точкой кривой. Угол — это угол, под которым линия хорды проходит относительно линии, касательной к кривой поперечного сечения.

      • Facet maximum edge length (Максимальная длина ребра грани): ввод нужной длины ребра. Вы указываете максимальное значение для ребер, однако могут создаваться ребра меньшей длины. Инструмент моделирования ACIS пытается задать нужную для вас длину ребер, но в некоторых сценариях конструирования для оптимизации конструкции могут создаваться ребра длины, меньшей чем указанная в качестве максимальной длины ребра.

      • Facet maximum aspect ratio (Максимальные пропорции грани): изменение пропорций граней треугольника при экспорте файла STL.

Параметр Deviation (Отклонение) управляет расстоянием между ребрами граней и ребрами моделей. На изображениях ниже показан результат применения максимального расстояния к сетке цилиндра. В этих примерах используются фиксированное значение пропорций 3 и значение параметра Facet maximum edge length (Максимальная длина ребра грани) 4 мм.



Максимальное расстояние = 0,75 мм Максимальный угол = 20 градусов	Максимальное расстояние = 0,01 мм Максимальный угол = 20 градусов



Обратите внимание на то, как настройки меняют грани вдоль ребра круга. Внутри расположена плоская поверхность, поэтому наиболее эффективными гранями являются треугольники с углом 45 градусов.

В примере слева показано максимальное расстояние по умолчанию в 0,75 мм. Оно приводит к созданию разрыв, показанного на увеличенном (верхнем) изображении. Уменьшение максимального расстояния к 0,01 мм приводит к созданию дополнительных граней вдоль ребра, вследствие чего ребра граней сдвигаются к ребру цилиндра, как показано в примере справа.



Аналогично, уменьшение максимального угла приведет к созданию дополнительных граней вдоль кривых ребер. В этом примере приведен результат уменьшения максимального угла с 20 к 1 градусу.

Максимальное расстояние = 0,75 мм Максимальный угол = 1 градус



Если не задать фиксированные пропорции и максимальную длину ребра, вы получите более искаженные треугольники, как показано на приведенных ниже рисунках.

Значения параметров Aspect ratio (Пропорции) и Max edge length (Максимальная длина ребра) не установлены Максимальное расстояние = 0,75 мм Максимальный угол = 20 градусов	Значения параметров Aspect ratio (Пропорции) и Max edge length (Максимальная длина ребра) не установлены Максимальное расстояние = 0,75 мм Максимальный угол = 1 градус	Значения параметров Aspect ratio (Пропорции) и Max edge length (Максимальная длина ребра) не установлены Максимальное расстояние = 0,01 мм Максимальный угол = 20 градусов

1. Выберите пункт TGF на панели слева.
2. Выберите метод экспорта
   • Per design (На проект): экспорт для каждого проекта
   • Per assembly (На сборку): экспорт для каждой сборки
   • Per part (На деталь): экспорт для каждой детали
   • Per body (На тело): экспорт для каждого тела
3. Задайте разрешение фасета
   • Coarse, Medium, Fine (Грубое, среднее, точное), чтобы использовать предустановленные значения отклонения и угла.

   • Custom (Настраиваемое): задание разрешения сетки TGF с помощью ползунков Deviation (Отклонение) и Angle (Угол).

     Отклонение — это расстояние между хордой, прочерченной через кривое поперечное сечение модели, и наиболее отдаленной от центра точкой кривой. Угол — это угол, под которым линия хорды проходит относительно линии, касательной к кривой поперечного сечения.

   • Facet maximum edge length (Максимальная длина ребра грани): изменение максимальной длины ребра треугольника при экспорте файла TGF.

   • Facet maximum aspect ratio (Максимальные пропорции грани): изменение пропорций граней треугольника при экспорте файла TGF.
   • Extract feature edges (Извлечь ребра элемента): извлечение ребер элемента при экспорте файла TGF. Укажите угол для определения ребер элемента.

1. Выберите пункт VRML на панели слева.

2. Выберите команду Override quality (Переопределить качество), чтобы изменить параметры разрешения при печати и допуски.

   • Coarse, Medium, Fine (Грубое, среднее, точное): использование предустановленных значений отклонения и угла.

   • Custom (Настраиваемое): задание разрешения сетки VRML с помощью ползунков Deviation (Отклонение) и Angle (Угол).

     Отклонение — это расстояние между хордой, прочерченной через кривое поперечное сечение модели, и наиболее отдаленной от центра точкой кривой. Угол — это угол, под которым линия хорды проходит относительно линии, касательной к кривой поперечного сечения.

   • Facet maximum aspect ratio (Максимальные пропорции грани): изменение пропорций граней треугольника при экспорте файла VRML.

1. Выберите пункт Workbench на панели слева.

2. Задайте базовые и дополнительные параметры геометрии.

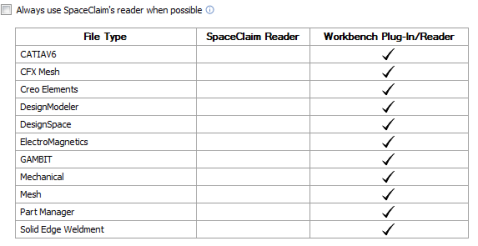

3. Установите флажок Always use SpaceClaim's reader when possible (Всегда использовать режим чтения SpaceClaim, если возможно) в зависимости от того, нужно ли, чтобы система SCDM игнорировала параметры диспетчера конфигурации ANSYS CAD (CCM) при открытии документа. Форматы файлов, которые можно импортировать в SCDM, относятся к следующим трем категориям:

   1. Форматы, которые никогда не направляются через диспетчер деталей ANSYS (VRML, STL, PLY, IGES, STEP и т.д.). Для этих форматов всегда используется режим чтения SpaceClaim.

   2. Форматы, которые должны читаться с помощью диспетчера деталей ANSYS (CATIA V6, DesignModeler, Creo Elements, GAMBIT и т.д.). К этим форматам всегда применяются параметры Workbench.

   3. Форматы, которые читаются с помощью обоих считывающих устройств: диспетчера деталей и SpaceClaim.

При настройке данного параметра отображается таблица, в которой указано, какое считывающее устройство будет использоваться для каждого типа файла. Форматы, указанные в таблице, относятся к категориям 2 и 3. В случае установления данного флажка любой формат файла категории 3 будет направляться с помощью функций совместимости SpaceClaim. Если флажок не установлен, то поведение каждого формата определяется соответствующим параметром, заданным в CCM.
