До R27 (2017 1.0)

3D — детали, сборки

.sat, .sab, .asat, .asab

• При сохранении SAT-файла в файл X_T в конструкции выполняется очистка поврежденных ребер.

• При импорт файлов ACIS импортируется имя экземпляра в формате «деталь n (тело m)», но только если имя тела отличается от имени детали. Имена компонента и тела разделяются символом, который можно определить в параметрах файлов ACIS. Например, символ по умолчанию — точка, поэтому импортированное имя будет иметь формат компонент.тело. Таким образом, если в одном компоненте имелось одно тело с именем wheel, имя компонента, импортированного в SC, будет выглядеть как wheel. Экземпляр — это копия тела (скопированное или шаблонное твердое тело).

• Для импорта тел ACIS можно использовать параметр RealDWG, а кривые эскизов и текст можно импортировать в двухмерные конструкции.

• PMIТехнологическая информация об изделии. PMI можно импортировать, если установить флажок Import Part Manufacturing Information (Импортировать технологическую информацию о детали) при импорте файлов CATIA. уровня деталей и сборок можно импортировать из ACIS.

Грани, 3D — детали, сборки, геометрия (контурное представление PRC)

PDF-файлы

• Поддерживаются 32- и 64-разрядные платформы.
• Для трехмерных PDF-файлов импортируется информация о цветах.
• Поддерживается импорт и экспорт контурного представления
• При экспорте по умолчанию используется контурное представление
• Поддерживается импорт PMI в качестве графических объектов (не семантических).
  • Примечания
  • РазмерыЗначения или выражения, которые вводятся для точного управления во время создания или изменения конструкции. Можно проставить размер для каждого элемента от линий на эскизе до граней твердых тел. См. «Ординатные размеры», «Прогрессивные размеры», «Линейные размеры».
  • Геометрические допуски
  • Отделки поверхности
  • Символы базы
  • Базовые целевые элементы
• Для импорта и экспорта контурного представления не требуется приложение Adobe Acrobat. Поддерживаются 32- и 64-разрядные платформы. Не поддерживается приложение Adobe Acrobat X Pro
• Трехмерный PDF-файл с помощью нейтрального файла PRC вместе с семантическими данными PMI (если доступны данные PMI (технологическая информация о продуктах))
• Кривые импортируются из данных граней.



V1.0 (фасеты)

3D — детали, сборки

AMF-файлы

• Также поддерживается импорт сжатых AMF-файлов.

• Остановить импорт AMF-файлов можно с помощью кнопки Stop (Стоп), если обработка изображений занимает слишком долго времени.

• Поддерживаются имена и цвета тел.

3D — детали, сборки

.def

Версии R12–14, 2000, 2004, 2007, 2010, 2013, 2016

объекты пространства моделей и макетов, включая твердые тела (формат ACIS V7)

В том числе сетки полиграней

DWGРодной формат чертежей в AutoCAD. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки.- и DXFФормат обмена чертежами. Формат файлов данных САПР, разработанный компанией Autodesk для обеспечения совместимости между AutoCAD и другими программами. Вы можете открывать и вставлять чертежи, детали и сборки. Чертежи можно вставлять как макеты. Вы можете экспортировать детали, сборки, чертежные листы и слайды 3D-разметки.-файлы

• Чертежи AutoCADПрограммное приложение для моделирования и создания чертежей в 2D и 3D от компании Autodesk, Inc. DWG — это родной формат файлов в AutoCAD, DXF — это формат обмена файлами, и DWF — это формат для публикации данных САПР. можно вставлять как макеты.

• Если при импорте файла AutoCAD не отображается нужная геометрия, попытайтесь изменить параметры импорта. См. раздел Параметры импорта и экспорта файлов.

• Если сохранить конструкцию с затененным стилем графики как DWG-файл, этот стиль преобразуется в стиль скрытой линии.

• Если сохранить конструкцию из металлического листа как DXF-файл, примечания и линии изгибов сохраняются на одном слое, а общие размеры при развертывании удаляются.

• Значения толщины линий можно экспортировать в AutoCAD (DXF или DWG). Линии штриховки на чертежных листах экспортируются как автономные линии.

• Сетки полиграней можно импортировать из файлов AutoCAD как трехмерные твердые тела. Список параметров импорта сеток полиграней см. в разделе Параметры импорта и экспорта файлов.

• Если выбрать параметр TeighaDWG, «прокси-объекты» импортируются в DXF- и DWG-файлы AutoCAD.

• Если файл AutoCAD не открывается, попробуйте изменить параметр DWG на RealDWG. Некоторые файлы AutoCAD содержат встроенные модели ACIS, которые могут отличаться от стандартных моделей ACIS. Библиотеки RealDWG содержат API для сохранения этих отличающихся моделей ACIS в последний общепринятый формат — ACIS версии 7. Библиотеки TeighaDWG не поддерживают это.

• Тела ACIS можно импортировать с помощью параметра RealDWG, а сетки полиграней импортируются в качестве легковесных компонентов (доступных только для чтения) и эскизов.

• Экспорт в виде двухмерных снимков
• Пространства макетов импортируются в отдельные окна.
• Пустые пространства макетов игнорируются при импорте.
• Пространства макетов поддерживаются только в Teigha, а НЕ в RealDWG.

SPB (BRD, MCM, SIP)

детали и сборки

• Для локального использования преобразователей периодичности необходимо установить Cadence SPB

версии V4 4.1.9–4.2.4

детали, сборки

MODEL-, CATPart-, CATProduct-, CGR- и EXP-файлы

• Файлы граней CATIA (CGR-файлы) можно открыть, но они отображаются в виде недоступных для загрузки легковесных компонентов. Вы можете сохранить импортированные CGR-файлы как документы, которые можно открыть позже; однако содержимое таких документов все равно остается легковесным. Оно отображается в окне Design (Конструктор), но вы не сможете изменить модель.

• PMI на уровне деталей

• Можно открыть и вставить файлы CATIA с технологической информацией о продуктах (PMI). Видимость отключается. При отсутствии слоя он создается автоматически.

• Технологическая информация о продуктах (PMI) размещается на импортированных плоскостях комментариев.

• Поддерживается импорт и экспорт свободных точек
• В CGR грани импортируются в качестве сеточных объектов. SpaceClaim рекомендует редактировать сетки в 64-разрядной ОС.
• Именованные выборки граней создаются при импорте геометрических наборов.
• Наборы публикаций импортируются как именованные выборки.

версии V5 R8–R25, V5-6R2016

детали, сборки

MODEL-, CATPart-, CATProduct-, CGR- и EXP-файлы

• Файлы граней CATIA (CGR-файлы) можно открыть, но они отображаются в виде недоступных для загрузки легковесных компонентов. Вы можете сохранить импортированные CGR-файлы как документы, которые можно открыть позже; однако содержимое таких документов все равно остается легковесным. Оно отображается в окне Design (Конструктор), но вы не сможете изменить модель.

• PMI на уровне деталей

• Можно открыть и вставить файлы CATIA с технологической информацией о продуктах (PMI). Видимость отключается. При отсутствии слоя он создается автоматически.

• При экспорте файлов CATIA версии 5 вы можете снять флажок Simplify Spline Surface Data (Упростить данные о поверхности сплайна). Если вы импортируете или экспортируете файлы CATIA, для расположений XYZ точечных объектов задается правильный масштаб.

• Технологическая информация о продуктах (PMI) размещается на импортированных плоскостях комментариев.

• Поддерживается импорт и экспорт свободных точек
• В CGR грани импортируются в качестве сеточных объектов. SpaceClaim рекомендует редактировать сетки в 64-разрядной ОС.
• Именованные выборки граней создаются при импорте геометрических наборов.
• Наборы публикаций импортируются как именованные выборки.

R2010x - R2016x

детали, сборки

.3DXML

• Файлы граней CATIA (CGR-файлы) можно открыть, но они отображаются в виде недоступных для загрузки легковесных компонентов. Вы можете сохранить импортированные CGR-файлы как документы, которые можно открыть позже; однако содержимое таких документов все равно остается легковесным. Оно отображается в окне Design (Конструктор), но вы не сможете изменить модель.

• Можно открыть и вставить файлы CATIA с технологической информацией о продуктах (PMI). Видимость отключается. При отсутствии слоя он создается автоматически.

• Технологическая информация о продуктах (PMI) размещается на импортированных плоскостях комментариев.

• PMI на уровне деталей
• Точные данные о деталях и продуктах CATIA версии 6 необходимо экспортировать в формате V5CATPart, а CATProduct следует считывать в SpaceClaim.
• Поддерживается импорт и экспорт свободных точек
• Именованные выборки граней создаются при импорте геометрических наборов.
• Наборы публикаций импортируются как именованные выборки.
• Для 3DXML, SCDM имеются дополнительные модули JT Open, 3D PDF и CATIA V5/V6.

(Только ANSYS SCDM) V18.1 и V19, Creo 3.0

• Программное обеспечение Creo Elements/CoCreate должно быть установлено локально
• Если параметр Import hidden components and geometry (Импортировать скрытые компоненты и геометрию) включен в общих параметрах файлов SpaceClaim и также включен параметр Coordinate systems (Системы координат), импортируются только системы координат на уровне деталей.

детали, сборки

AGDB-файлы

(Только ANSYS SCDM) до 16

• Сборки уплощаются
• Программное обеспечение Design Modeler должно быть установлено локально

IDF 3.0 и IDF 4.0

открытие файлов IDF и PADS

IDF-, EMN- и IDB-файлы

• Поддерживается большинство содержимого в файлах IDF 4.0.

• Не поддерживаются сборки панелей и плат, вырезы, заполненные области, опоры, материалы, панели и все связанные с ними компоненты, подмакеты и термические модели.

• Открытие файлов IDF и PAD

• IDF-файлы можно синхронизировать с импортированной моделью.
  • Выберите любую геометрию в модели и щелкните правой кнопкой мыши > Update IDF (Обновить IDF), чтобы обновить IDF-файл на основе операций с компонентами, который выполнялись в модели (например, перемещение компонентов).
  • Текущий документ SpaceClaim должен быть создан путем импорта IDF-файла.
  • Исходный IDF-файл должен находиться на диске в своем начальном расположении.
  • Будет записан новый IDF-файл, содержащий обновленную информацию.
  • Новый файл можно считать обратно в исходную систему ECAD для обновления компонентов.

ANF (только SCDM)

.anf



ODB++

.tgz



EDB

.def в папке .aedb



IPC2581

.xml, .cvg



GDSII

.gds, .sf, .stm

фасеты/сетка

.msh, .tgf

• Только сетка поверхности/границы импортируется как единое фасетированное тело
• Единицей измерения сетки считается метр
• Параметр быстрого создания сетки ограничивает имена файлов и путей только символами ASCII. Поэтому имена файлов и пути к файлам, содержащие символы не из набора ASCII, не поддерживаются.

геометрия

.tin

• Установите для параметра Object names (Имена объектов) значение ON (Вкл.) в разделе SpaceClaim Options > General file options (Параметры > Общие параметры файлов), чтобы импортировать имена деталей ICEM CFD. С лицензией ANSYS. Имена деталей импортируются всегда, даже если для параметра Object names (Имена объектов) установлено значение OFF (Откл.).
• ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль. ICEM CFD представлены в виде отдельных тел в SpaceClaim.
• Если параметр Improve imported data (Обработать импортированные данные) включен (ON), в результате импорта модели могут быть созданы твердые тела и/или структура деталей будет отличаться от структуры в ICEM CFD.
• Модели, содержащие фасетированные кривые или поверхности, НЕ поддерживаются.
• Если файл tetin содержит ребра, прикрепленные к фасетам, и при этом ребра и фасеты находятся в разных деталях ICEM CFD, то имя детали ICEM CFD для ребер будет удалено, поскольку ребра помещаются в деталь, содержащую фасеты.
• Можно изменить значения и перезапустить топологию сборки в ICEM CFD для обеспечения более успешного импорта.
• ICEM CFD ограничивает имена файлов и путей только символами ASCII. Поэтому имена файлов и пути к файлам, содержащие символы не из набора ASCII, не поддерживаются.

детали, сборки (версии до 5.3)

IGS- и IGES-файлы

• Поддерживается импорт кривых и их цветов.

файлы (только вставка)

BMP-, PCX-, GIF-, JPG-, PNG- и TIF-файлы

См. раздел Вставка изображения

версии 6–10, 11–2016

детали, сборки

IPT- и IAM-файлы

• Сведения об ограничениях можно найти по этому адресу: http://doc.spatial.com/index.php/InterOp:Connect/Inventor/Inventor_Reader#Limitations.

• Ограниченная поддержка сборки Inventor

  • Не поддерживаются атрибуты сборок, такие как цвета и слои.

  • Детали Inventor и подсборки Inventor должны находиться в основном (корневом) каталоге сборок Inventor.

  • Функции уровней сборок не поддерживаются. Например, экземпляр может быть помечен как заблокированный (то есть невидимый) в сборке Inventor. Так как преобразователь не поддерживает считывание заблокированной информации, заблокированные экземпляры будут преобразованы.

• Поверхности Inventor не поддерживаются

  Преобразователь в настоящее время не обрабатывает «винтовые» поверхности в файлах Inventor 6 и поверхности «cylspl» в файлах Inventor 7. Если файл Inventor содержит любые из этих поверхностей, будет выполнено частичное преобразование с пропуском данных для этих поверхностей и преобразованием других объектов.

• Ограниченная поддержка объектов в Inventor 11, 2008, 2009 и 2010

  Преобразователь в настоящее время не поддерживает некоторые объекты, связанные с расширенными операциями Inventor, такими как образование поверхности.

• Атрибуты не поддерживаются

  Преобразователь не поддерживает преобразование атрибутов, таких как цвета и слои.

• Скрытые флажки не поддерживаются

  Преобразователь не поддерживает фильтрацию скрытых тел. Таким образом, все скрытые тела также преобразовываются.

• Ограниченная поддержка единиц измерения

  Преобразователь поддерживает только миллиметры и дюймы в версиях Inventor 6–11 и 2008. В версиях 2009 и 2010 преобразователь поддерживает только миллиметры в качестве единиц измерения. Все неподдерживаемые единицы измерения считаются миллиметрами.

версии 6.4, 7.0, 8.0, 8.1, 8.2, 9.0–10.0

детали, сборки

JT-файлы

• Для считывания и записи JT-файлов, созданных с помощью версии 5.3, доступны библиотеки JT Open 5.3.
• JT-файлы с технологической информацией о продуктах (PMI) поддерживаются для следующих элементов:
  • Метки базы
  • Текстовые примечания
  • Измерения размеров
  • GD&T (данные о геометрических расстояниях и допусках)
  • Символы обработки поверхностиКомментарийИнформация, которую можно добавить к чертежу, например, примечания, размеры, допуски на размеры, метки центра и ведомость материалов., который можно добавить к чертежу и который содержит инструкции по удалению материала во время изготовления.
  • Символы сварки
  • Примечания с флажками
• Параметр PMI по умолчанию включен (On) (на уровне деталей PMI)

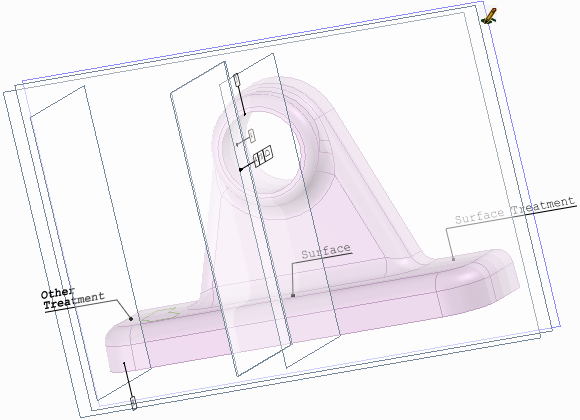

• PMI размещается на импортированных плоскостях комментариев
• Поддерживаются семантическая технологическая информация о продуктах (PMI), а также данные PMI для полилиний. При изменении геометрии обновляются семантические импортированные размеры. Полилинии — это простые кривые в пространстве, которые не обновляются.
• После импорта семантическая технологическая информация о продуктах (PMI) размещается на слое Layer0. Полилинии располагаются на слое, именуемом Imported Polyline Annotations (Импортированные комментарии к полилиниям).
• Что касается символов GD&T (данных о геометрических расстояниях и допусках), можно щелкнуть любой комментарий к допуску или символ базы, чтобы просмотреть их значения на панели Properties (Свойства).
• Щелкните стрелку или линию, чтобы просмотреть или изменить стрелку либо стили на панели Properties (Свойства).
• Поддерживаются имена файлов Unicode.
• Поддерживается импорт и экспорт свободных точек
• В JT Open версий 6.4 и 7.0 импортируются и экспортируются данные граней
• Для JT Open имеется дополнительный модуль SCDM

Не поддерживается

NX1–NX10 и UG версии 11–18

детали, сборки

PRT-файлы

• Включает PMI, размещенные на импортированных плоскостях комментариев.

.vdb

V10.0–V29

детали, сборки

.x_t, .x_b, .xmt_txt, .xmt_bin

V1.0

детали

.ply

кривые (только вставка)

TXT-файлы

• КриваяВ 3D любая линия в пространстве. сплайна создается по умолчанию или если используется параметр Polyline=False. Если используется параметр Polyline=True, точки соединяются посредством сегментов из прямых линий.

• По умолчанию создаются двухмерные кривые. При указании двухмерных кривых первый столбец точек данных должен содержать целое число и задавать высоту плоскости одной из кривых. Начало новой кривой указывается путем изменения высоты от одной линии до следующей. Если используется параметр 3D=True, кривые могут быть трехмерными

• Используйте ключевое слово Fit, чтобы указать используемый метод: Curve Fitting (Вычерчивание кривой по точкам) или Interpolation (Интерполяция).

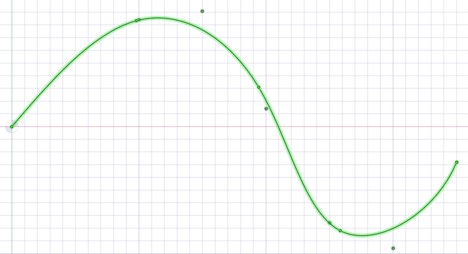

  Если указать параметр Fit=True, используется метод Curve Fitting (Вычерчивание кривой по точкам). При этом кривая создается по точкам данных с учетом указанного допуска. Кривая может не проходить точно через все точки, и расстояние от кривой до точки устанавливается с учетом допуска.

  Используйте ключевое слово Fittol, если задан параметр Fit=True, чтобы указать допуск для метода Curve Fitting (Вычерчивание кривой по точкам) в единицах измерения модели. Например: Fittol=1.0e-2

  При создании кривой ниже используется метод Curve Fitting (Вычерчивание кривой по точкам) (т. е. задан параметр Fit=true). Большой допуск (fittol=2.0) подчеркивает тот факт, что кривая не проходит через точки, но учитывает указанный допуск.

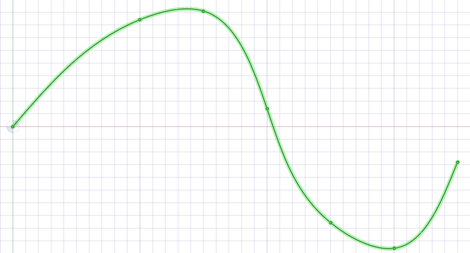

  Если указать параметр Fit=False, используется метод Interpolation (Интерполяция). При интерполяции кривая должна точно проходить через все точки. Метод интерполяции используется для построения непрерывной кривой, проходящей через все точки.

  При создании кривой ниже использовалась интерполяция (т. е. задан параметр Fit=False). В файле имеется семь точек, и кривая проходит точно через каждую из них.







• Несколько кривых разделяются пустыми линиями.

• Вы можете импортировать текстовые файлы с кривыми точек, содержащие одноточечные кривые, которые будут созданы в качестве точек.

• Открытые или вставленные текстовые файлы с кривыми точек показывают закрытую кривую, если файл включает повторяемое значение.

• Кривые можно импортировать в системы координат или другую геометрию, например другие импортированные объекты.

• Текстовые файлы с кривыми точек со столбцами, разделенными запятыми, можно открыть или вставить. Эта функция позволяет импортировать любое значение, разделенные запятыми.

• Если при считывании входящего текстового файла возникает ошибка, отобразится сообщение с номером строки с ошибкой в скобках, после которого следует текст, находящийся на этой строке.

• В следующем примере слева показано содержимое текстового файла с кривыми точек, а справа — трехмерные кривые, создаваемые с помощью этого файла:

  • Обратите внимание, что для точек используются координаты (Z, X, Y).

  • Например: (1, 2, 3) — (Z=1, X=2, Y=3).

3d=true polyline=false 1 0 0 1 0 1 1 1 0 1 1 1 2 0 1 2 1 0 3 0 0 3 0 1 3 1 0



Ключевые слова:

• polyline=false — создаются кривые сплайна.
• polyline=true — создаются прямые линии.
• 3d=true — создаются трехмерные кривые.
• 3d=false — создаются двухмерные кривые. Это также происходит, если параметр не указан.
• fit=true — используется метод Curve Fitting (Вычерчивание кривой по точкам).
  • При использовании метода (Вычерчивание кривой по точкам) выполняется поиск «максимально соответствующих» точек.
  • Кривая не должна проходить через все точки
• fit=false — используется метод Interpolation (Интерполяция).
  • При интерполяции кривая должна проходить через все точки, указанные в файле.
• fittol=1.0e-2 — к единицам измерения, используемым в файле, применяется допуск, указанный для метода Curve Fitting (Вычерчивание кривой по точкам).

Пустая строка после первого набора координат указывает, что следующий набор координат — это новая кривая.

Вы можете скопировать приведенное выше содержимое файла и вставить его в текстовый файл, а затем самостоятельно использовать команду Insert File (Вставить файл).

Не поддерживается

Не поддерживается

От Pro/E 16 до Wildfire 5.0 (Creo 1.0–Creo 3.0)

детали, сборки

PRT-, ASM-, XPR- и XAS-файлы

• Если при импорте сборок Pro/ENGINEER отсутствуют детали, отобразится запрос на поиск недостающих файлов

• Для Pro/ENGINEER поддерживается импорт семантических данных PMI.

• Для версий Wildfire 3 и выше импорт визуально отображаемой информации PMI поддерживается частично.

• Технологическая информация о продуктах (PMI) не поддерживается в Wildfire 5 (Creo 1.0, 2.0)

• Сейчас поддерживается непосредственное открытие файлов акселератора работы экземпляров и сборок (XPR- и XAS-файлов) в SpaceClaim.

• СеткаСм. «Сетка эскиза» автоматически импортируется, если в файле Rhino нет содержимого контурного представления.
• Если параметр Import hidden components and geometry (Импортировать скрытые компоненты и геометрию) включен в общих параметрах файлов SpaceClaim и также включен параметр Coordinate systems (Системы координат), импортируются только системы координат на уровне деталей.

V2.0

детали, сборки

• Поддерживается импорт и экспорт PMI

детали, сборки (версии 4.0, 5.0)

3DM-файлы

• При импорте файла Rhino объединяются кривые, состоящие из нескольких сегментов.

• Можно экспортировать имена слоев, информацию о цветах, линии эскизов и сведения о материалах.

• По умолчанию учитывается соседняя топология. Это значит, что при обнаружении проблем с гранью для их устранения могут использоваться данные о соседних гранях.

• Подключаемый модуль SpaceClaim для Rhino поддерживается только в версии Rhino 5.0.

Поддерживаемый объект Rhino	ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. Rhino	объект
Твердые тела	Закрытые сложные поверхности	Твердое телоОбъект, который вмещает объем. ПоверхностьДвухмерный объект, не имеющий толщины (в отличие от грани, которая является частью трехмерного объекта). Поверхность имеет площадь, но не имеет объема. См. «ГраньСторона или другая поверхность твердого тела. К примерам относятся: внутренняя поверхность отверстия или шесть сторон прямоугольного твердого тела. См. «Поверхность».». становится твердым телом, если вмещает объем.
	Закрытые поверхности: сфера, тор, эллипсоидные точки;
Сложные поверхности (открытые)		Листовое тело
Поверхности	Обрезанные поверхности	Листовое тело
	Необрезанные поверхности с граничными ребрами
Кривые (обычные и поликривые)		Именованная кривая эскиза
Точечные объекты (точка, облако точек)		Не поддерживается
Многоугольные сеточные объекты		Не поддерживается
Имя объекта		Имя сущности
Цвет объекта		Цвет сущности
Слои	Имя слоя	Имя слоя
	Цвет слоя	Цвет слоя
	Включение/отключение слоя	Отображение/сокрытие слоя
	Заблокированный/незаблокированный слой	Заблокированный/незаблокированный слой
	Структура слоя	Структура компонента
Материалы	Название материала	Название материала
	Другие атрибуты материала	Не поддерживается
ГруппыНабор объектов, которые отображаются на вкладке Groups (Группы). Группу можно создать из любого набора выбранных объектов. В группе хранится такая информация как выделение, Alt+выделение, перемещение якоря, ось и линейные размеры.		Не поддерживается

V2015.0 SP0

детали, сборки

RSDOC-файлы

• rsdocs можно импортировать только на первые 30 дней после активации SpaceClaim. Через 30 дней начинает действовать ограничение в 100 операций импорта отдельных файлов.

До SketchUp версий 8, V2013, V2014, V2015

детали, сборки

SKP-файлы

детали, сборки (с версии 18 по ST8)

PAR-, PSM- и ASM-файлы

SW 98–SW 2016

детали, сборки

SLDPRT- и SLDASM-файлы

• Если открыть файл SolidWorks, в приведенных ниже расположениях будет выполнен поиск требуемых файлов сборок и внешних деталей:

  • Корневая папка сборки

  • Эквивалентная подпапка в новой корневой папке

  • Абсолютный путь к компоненту, сохраненному в файле сборки

• При импорте конструкции из SolidWorks единицы измерения меняются, чтобы соответствовать детали.

• Поддерживается импорт определяемых пользователем атрибутов деталей, сборок и подсборок.

AP203, AP214, AP242 (геометрия)

детали, сборки

STP и STEP-файлы

При импорте сборок STEP из одного файла выберите параметр файла Create multiple documents when importing assemblies (Создавать несколько документов при импорте сборок), чтобы сборки оставались в одном файле, а не разделялись на несколько (по одному для каждого внутреннего компонента).

• Поддерживается исходный импорт и экспорт
• Поддерживается импорт PMI
• Требуется лицензия

детали, сборки, грани или твердые тела

STL-файлы

• При экспорте STL-файлов для выходных данных по умолчанию задается двоичный формат.

• STL-файлы могут включать сетки полиграней и их можно импортировать как легковесные объекты. Сетки полиграней импортируются как твердые тела.

• При сохранении данных в STL-файле качество определяется настройкой качества графики. Мы рекомендуем установить этот параметр, чтобы обеспечить наивысшее качество графики, если вы хотите использовать конструкцию в качестве быстрого прототипа SLAСм. «Стереолитография» в целях создания и настройки содержимого, а также обеспечения необходимых функций.

• STL-файл можно импортировать как твердое тело, если он включает несколько плоскостных областей, которые можно объединить в одну плоскостную грань.

• STL-файл можно импортировать как сеточный объект и экспортировать в другой STL-файл. Это позволяет импортировать несколько STL-файлов в документ, а затем экспортировать все содержимое как один STL-файл.

версии 1.0 и 2.0

детали, сборки

VDA-файлы

файлы (только вставка) с необходимыми кодеками, требуемыми для всех форматов, кроме WMV и AVI

WMV-, AVI-, FLV-, MKV-, MOV-, MP4-, MPG-, MPEG-, OGM- и VOB-файлы

См. раздел Вставка видео

Грани

детали, сборки

WRL-файлы

• Поддерживаются нетреугольные грани

Грани

детали, сборки

OBJ-файлы

Не поддерживается

Не поддерживается

Версии 6, 7 15-27 (по умолчанию V27)

детали и сборки (сборки уплощаются)

SAT- и SAB-файлы

• При сохранении SAT-файла в файл X_T в конструкции выполняется очистка поврежденных ребер.

• При импорт файлов ACIS импортируется имя экземпляра в формате «деталь n (тело m)», но только если имя тела отличается от имени детали. Имена компонента и тела разделяются символом, который можно определить в параметрах файлов ACIS. Например, символ по умолчанию — точка, поэтому импортированное имя будет иметь формат компонент.тело. Таким образом, если в одном компоненте имелось одно тело с именем wheel, имя компонента, импортированного в SC, будет выглядеть как wheel. Экземпляр — это копия тела (скопированное или шаблонное твердое тело).

• Для импорта тел ACIS можно использовать параметр RealDWG, а кривые эскизов и текст можно импортировать в двухмерные конструкции.

• Технологическую информацию о продуктах (PMI) на уровне деталей и сборок можно записать в SAT- и SAB-файлы.

Грани, геометрия (контурное представление PRC), кривые

детали и сборки

PDF-файлы

• Поддерживаются 32- и 64-разрядные платформы.
• Для трехмерных PDF-файлов импортируется информация о цветах.
• Поддерживается импорт и экспорт контурного представления
• SCDOC-файлы только для сеток можно экспортировать в PDF-файл.
• Для импорта и экспорта контурного представления не требуется приложение Adobe Acrobat. Поддерживаются 32- и 64-разрядные платформы. Не поддерживается приложение Adobe Acrobat X Pro
• Имеются дополнительные модули SCDM JT Open, 3D PDF и Catia V5/V6

Двухмерная печать или только сохранение чертежей

PDF-файлы

• Поддерживаются 32- и 64-разрядные платформы.

V1.0

3D — детали, сборки

AMF-файлы

• Также поддерживается экспорт сжатых AMF-файлов

• Поддерживается экспорт следующих элементов:

  • Геометрия

  • Цвета тел и граней

  • МатериалСвойство, которое можно назначить объекту и состоит из названия материала и таких атрибутов, как плотность и предел прочности. тела

  • Текстуры

  • Легковесные компоненты

  • Дерево структурыЭкран на панели Structure (Структура), на котором отображается каждый объект конструкции. Для просмотра объектов можно разворачивать или сворачивать узлы дерева. Можно переименовывать создавать, изменять, заменять и удалять объекты, а также работать с компонентами. сборки

• Преобразователь поддерживает экспорт.

Нейтральный файл ANSYS (только SCDM)

.anf

• Можно считывать непосредственно с помощью ANSYS Mechanical APDL

Версии R12–14, 2000, 2004, 2007, 2010, 2013

Экспорт в виде двухмерного снимка и твердых тел AutoCAD (формат ACIS V7)

DWG- и DXF-файлы

• Если сохранить конструкцию с затененным стилем графики как DWG-файл, этот стиль преобразуется в стиль скрытой линии.

• Если сохранить конструкцию из металлического листа как DXF-файл, примечания и линии изгибов сохраняются на одном слое, а общие размеры при развертывании удаляются.

• Значения толщины линий можно экспортировать в AutoCAD (DXF или DWG). Линии штриховки на чертежных листах экспортируются как автономные линии.

• Экспорт в виде двухмерных снимков

Версии с 5/6 R15 по V5-6R2016 (по умолчанию — R25)

детали, сборки

CATPart и CATProduct-файлы

• Файлы граней CATIA (CGR-файлы) можно открыть, но они отображаются в виде недоступных для загрузки легковесных компонентов. Вы можете сохранить импортированные CGR-файлы как документы, которые можно открыть позже; однако содержимое таких документов все равно остается легковесным. Оно отображается в окне Design (Конструктор), но вы не сможете изменить модель.

• Можно открыть и вставить файлы CATIA с технологической информацией о продуктах (PMI). Видимость отключается. При отсутствии слоя он создается автоматически.

• При экспорте файлов CATIA версии 5 вы можете снять флажок Simplify Spline Surface Data (Упростить данные о поверхности сплайна). Если вы импортируете или экспортируете файлы CATIA, для расположений XYZ точечных объектов задается правильный масштаб.

• Технологическая информация о продуктах (PMI) размещается на импортированных плоскостях комментариев

• Точные данные о деталях и продуктах CATIA версии 6 необходимо экспортировать в формате V5CATPart, а CATProduct следует считывать в SpaceClaim
• Поддерживает экспорт в качестве гибридной конструкции
• Имеется дополнительный модуль SCDM Catia V5/V6

MS Office 2003, 2007, 2013

XLS- и XLSX-файлы

• Если установлен MS Office
• Экспорт таблицы: веб-страница (.htm; .html), документ XML (.xml), файл CSV (.csv)

Не поддерживается

детали, сборки, грани и/или твердые тела

.tgf

• Поддерживаются фасетированные и твердые тела, а также тела поверхности.
• При экспорте файлов .tgf значение параметра Improve data on export (Улучшить данные при экспорте), заданное в разделе SpaceClaim, Options > General file options (Параметры > Общие параметры файла) игнорируется.
• Невидимые тела и компоненты экспортируются только в том случае, если для параметра Export hidden components and geometry (Экспортировать скрытые компоненты и геометрию) задано значение ON (Вкл.) в разделе SpaceClaim Options > General file options (Параметры > Общие параметры файла).
• При экспорте сохраняются единицы измерения модели.
• В разделе SpaceClaim Options > TGF file options (Параметры > Параметры файла TGF) по умолчанию для параметра Object (Объект) задано значение Per body (На тело). В этом случае для каждого тела в экспортируемой модели будет объект быстрого создания сетки.
• Новые объекты быстрого создания сетки всегда относятся к типу Geometry (Геометрия).
• Группы именованных выборок экспортируются в виде меток зоны грани быстрого создания сетки.
• Параметр быстрого создания сетки ограничивает имена файлов и путей только символами ASCII. По этой причине имена файлов, пути к файлам и имена тел/компонентов, содержащие символы не из набора ASCII, не поддерживаются.

Не поддерживается

V5.3, JAMA-IS, типы: 186, 144, 143

детали, сборки

IGS- и IGES-файлы

детали, сборки, чертежные листы, слайды трехмерной разметки (экспорт в качестве двухмерных снимков)

BMP-, GIF-, JPG-, PNG- и TIF-файлы

При экспорте можно указать размер изображения в пикселях или в процентном соотношении от полного размера.

При сохранении чертежа в качестве изображения можно указать параметр Use Scene extents (Использовать содержимое сцены) или Use Sheet extents (Использовать содержимое листа). Содержимое сцены включает серые границы вокруг чертежа, целиком заполняющие сцену. Содержимое листа включает только данные, входящие в границы листа.

См. раздел Вставка изображения

Не поддерживается

детали, сборки — версии 6.4, 7.0, 8.0, 8.1, 8.2, с 9.0 по 10.0

JT-файлы

• Для считывания и записи JT-файлов, созданных с помощью версии 5.3, доступны библиотеки JT Open 5.3.
• JT-файлы с технологической информацией о продуктах (PMI) поддерживаются для следующих элементов:
  • Метки базы
  • Текстовые примечания
  • Измерения размеров
  • GD&T (данные о геометрических расстояниях и допусках)
  • Символы обработки поверхности
  • Символы сварки
  • Примечания с флажками
• Параметр PMI по умолчанию включен (On) (на уровне деталей PMI)
• Поддерживаются семантическая технологическая информация о продуктах (PMI), а также данные PMI для полилиний. При изменении геометрии обновляются семантические импортированные размеры. Полилинии — это простые кривые в пространстве, которые не обновляются.
• После импорта семантическая технологическая информация о продуктах (PMI) размещается на слое Layer0. Полилинии располагаются на слое, именуемом Imported Polyline Annotations (Импортированные комментарии к полилиниям).
• Что касается символов GD&T (данных о геометрических расстояниях и допусках), можно щелкнуть любой комментарий к допуску или символ базы, чтобы просмотреть их значения на панели Properties (Свойства).
• Щелкните стрелку или линию, чтобы просмотреть или изменить стрелку либо стили на панели Properties (Свойства).
• Поддерживаются имена файлов Unicode.
• Созданные семантические данные о геометрических расстояниях и допусках экспортируются в JT.
• Поддерживается экспорт и импорт свободных точек
• В JT Open версий 6.4 и 7.0 импортируются и экспортируются данные граней
• Имеется дополнительный модуль SCDM JT Open

детали, сборки

BIP-файлы

Не поддерживается

.vdb

версии с 12 по 29 (по умолчанию — 27)

детали, сборки

.x_t, .x_b

V1.0

детали

.ply

Не поддерживается

3.6

детали, сборки

• SCDOC-файлы только для сеток можно экспортировать в файл формата POV

MS Office 2003, 2007, 2013

PPT-файлы трехмерной разметки

• Если установлен MS Office

Не поддерживается

V2.0

детали

.qif

Версии 4.0 и 5.0

детали, сборки

3DM-файлы

• При импорте файла Rhino объединяются кривые, состоящие из нескольких сегментов.

• Можно экспортировать имена слоев, информацию о цветах, линии эскизов и сведения о материалах.

• По умолчанию учитывается соседняя топология. Это значит, что при обнаружении проблем с гранью для их устранения могут использоваться данные о соседних гранях.

• Подключаемый модуль SpaceClaim для Rhino поддерживается только в версии Rhino 5.0.

Поддерживаемый объект Rhino	Объект Rhino	объект
Твердые тела	Закрытые сложные поверхности	Твердое тело
	Закрытые поверхности: сфера, тор, эллипсоидные точки;
Сложные поверхности (открытые)		Листовое тело
Поверхности	Обрезанные поверхности	Листовое тело
	Необрезанные поверхности с граничными ребрами
Кривые (обычные и поликривые)		Именованная кривая эскиза
Точечные объекты (точка, облако точек)		Не поддерживается
Многоугольные сеточные объекты		Не поддерживается
Имя объекта		Имя сущности
Цвет объекта		Цвет сущности
Слои	Имя слоя	Имя слоя
	Цвет слоя	Цвет слоя
	Включение/отключение слоя	Отображение/сокрытие слоя
	Заблокированный/незаблокированный слой	Заблокированный/незаблокированный слой
	Структура слоя	Структура компонента
Материалы	Название материала	Название материала
	Другие атрибуты материала	Не поддерживается
Группы		Не поддерживается

V3.0–V8.0, V2013, V2014, V2015

детали, сборки SketchUp

SKP-файлы

Не поддерживается

AP203, AP214, AP242 (геометрия)

детали, сборки

STP и STEP-файлы

При импорте сборок STEP из одного файла выберите параметр файла Create multiple documents when importing assemblies (Создавать несколько документов при импорте сборок), чтобы сборки оставались в одном файле, а не разделялись на несколько (по одному для каждого внутреннего компонента).

детали, сборки

STL-файлы

• При экспорте STL-файлов для выходных данных по умолчанию задается двоичный формат.

• STL-файлы могут включать сетки полиграней и их можно импортировать как легковесные объекты. Сетки полиграней импортируются как твердые тела.

• При сохранении данных в STL-файле качество определяется настройкой качества графики. Мы рекомендуем установить этот параметр, чтобы обеспечить наивысшее качество графики, если вы хотите использовать конструкцию в качестве быстрого прототипа SLA в целях создания и настройки содержимого, а также обеспечения необходимых функций.

• STL-файл можно импортировать как твердое тело, если он включает несколько плоскостных областей, которые можно объединить в одну плоскостную грань.

• STL-файл можно импортировать как сеточный объект и экспортировать в другой STL-файл. Это позволяет импортировать несколько STL-файлов в документ, а затем экспортировать все содержимое как один STL-файл.

• STL-файлы можно экспортировать непосредственно из легковесных (поддерживающих только визуализацию) SCDOC-файлов

V2.0

детали

VDA-файлы

Треугольники

WRL-файлы

• Цвета тел и граней

Не поддерживается

Треугольники

OBJ-файлы

• При сохранение данных в качестве OBJ-файла структура не сохраняется.

• При сохранении конструкции в качестве OBJ-файла для точности используется текущая мозаичная структура графики. Вы можете изменить мозаичную структуру, задав значение параметра Image quality vs. graphics speed (КачествоИнструменты для выявления искажений или разрывов в поверхностях. изображения относительно скорости обработки графики).

• УФ-объекты трансформируются в соответствии с телом или гранью. Вместе с файлом экспортируется информация о текстуре.
• Цвета тел и граней

только твердые тела деталей и сборок

XAML-файлы

Данные об ориентации и преобразовании текущего вида сохраняются в XAML-файле.

Слайды трехмерной разметки

XAML-файлы

Технологическая информация о продуктах (PMI) из файла CATIA

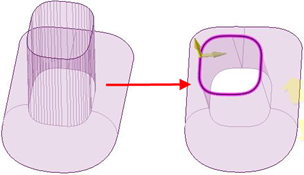

Объединенные кривые, содержащие несколько сегментов, из файла Rhino
